一种多级调节的无障碍马桶底座结构的制作方法

本技术涉及无障碍马桶底座的，特别涉及一种多级调节的无障碍马桶底座结构。

背景技术：

1、坐便器又称为陶瓷坐便器、抽水马桶、坐式便器，坐便器是属于建筑给排水材料领域的一种卫生器具。

2、现有的无障碍马桶底座大多为固定高度，无法满足不同身高用户的需求，特别是对于老年人、儿童或行动不便的人群来说，使用马桶时可能会遇到困难。

3、为此，提出一种多级调节的无障碍马桶底座结构。

技术实现思路

1、本实用新型的目的在于，提供一种多级调节的无障碍马桶底座结构，能够解决现有无障碍马桶底座大多为固定高度，无法满足不同身高用户的需求，特别是对于老年人、儿童或行动不便的人群来说，使用马桶时可能会遇到困难的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种多级调节的无障碍马桶底座结构，包括升降组件、支撑组件、底座本体、马桶主体和墙板，所述升降组件设置在底座本体的底部，所述支撑组件设置在升降组件的内部，所述马桶主体固定连接在底座本体的顶部，所述墙板设置在马桶主体的后侧，所述升降组件包括升降按钮、滑块、电动伸缩柱和连接座，所述升降按钮固定连接在马桶主体的右侧，所述滑块固定连接在底座本体的后侧，所述电动伸缩柱固定连接在底座本体的底部，所述连接座固定连接在墙板的前侧。

3、优选的，所述支撑组件包括连接块，所述底座本体的底部固定连接有连接块，所述连接块的内壁转动连接有连接件。

4、优选的，所述连接件的后侧固定连接有第一电动伸缩杆，所述第一电动伸缩杆的后侧固定连接有转动块，所述转动块的内壁转动连接有固定杆。

5、优选的，所述连接座的内部固定连接有第二电动伸缩杆，所述第二电动伸缩杆的顶部固定连接有支撑块，所述支撑块的顶部与第一电动伸缩杆的底部接触。

6、优选的，所述底座本体的底部固定连接有卡块，所述卡块的底部固定连接有缓冲垫。

7、优选的，所述连接座的顶部开设有卡槽，所述卡槽的内部与卡块的表面卡接。

8、优选的，所述墙板的前侧开设有滑槽，所述滑槽的内壁与滑块的表面滑动连接。

9、优选的，所述连接座顶部的中部开设有固定槽，所述固定槽的内壁与电动伸缩柱的表面固定连接。

10、优选的，所述连接座的顶部开设有开槽，所述开槽的内部与第一电动伸缩杆的表面卡接。

11、优选的，所述开槽的底部开设有连接槽，所述连接槽的内部与第二电动伸缩杆的表面固定连接。

12、与现有技术相比，本实用新型的有益效果是：

13、1、本申请，通过升降组件的设置，升降组件可达到对底座本体的高度进行调节的效果；

14、2、本申请，通过支撑组件的设置，支撑组件可达到对调节完成后的底座本体进行支撑的效果，从而可使得马桶主体更加稳定。

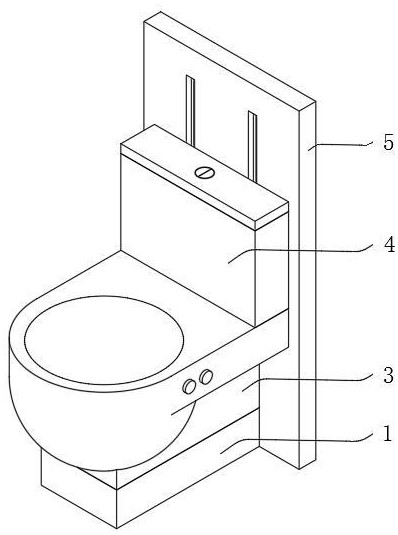

1.一种多级调节的无障碍马桶底座结构，包括升降组件（1）、支撑组件（2）、底座本体（3）、马桶主体（4）和墙板（5），其特征在于：所述升降组件（1）设置在底座本体（3）的底部，所述支撑组件（2）设置在升降组件（1）的内部，所述马桶主体（4）固定连接在底座本体（3）的顶部，所述墙板（5）设置在马桶主体（4）的后侧，所述升降组件（1）包括升降按钮（101）、滑块（102）、电动伸缩柱（103）和连接座（104），所述升降按钮（101）固定连接在马桶主体（4）的右侧，所述滑块（102）固定连接在底座本体（3）的后侧，所述电动伸缩柱（103）固定连接在底座本体（3）的底部，所述连接座（104）固定连接在墙板（5）的前侧。

2.根据权利要求1所述的一种多级调节的无障碍马桶底座结构，其特征在于：所述支撑组件（2）包括连接块（201），所述底座本体（3）的底部固定连接有连接块（201），所述连接块（201）的内壁转动连接有连接件（202）。

3.根据权利要求2所述的一种多级调节的无障碍马桶底座结构，其特征在于：所述连接件（202）的后侧固定连接有第一电动伸缩杆（203），所述第一电动伸缩杆（203）的后侧固定连接有转动块（204），所述转动块（204）的内壁转动连接有固定杆（205）。

4.根据权利要求3所述的一种多级调节的无障碍马桶底座结构，其特征在于：所述连接座（104）的内部固定连接有第二电动伸缩杆（206），所述第二电动伸缩杆（206）的顶部固定连接有支撑块（207），所述支撑块（207）的顶部与第一电动伸缩杆（203）的底部接触。

5.根据权利要求1所述的一种多级调节的无障碍马桶底座结构，其特征在于：所述底座本体（3）的底部固定连接有卡块（6），所述卡块（6）的底部固定连接有缓冲垫（7）。

6.根据权利要求5所述的一种多级调节的无障碍马桶底座结构，其特征在于：所述连接座（104）的顶部开设有卡槽（8），所述卡槽（8）的内部与卡块（6）的表面卡接。

7.根据权利要求1所述的一种多级调节的无障碍马桶底座结构，其特征在于：所述墙板（5）的前侧开设有滑槽（9），所述滑槽（9）的内壁与滑块（102）的表面滑动连接。

8.根据权利要求1所述的一种多级调节的无障碍马桶底座结构，其特征在于：所述连接座（104）顶部的中部开设有固定槽（10），所述固定槽（10）的内壁与电动伸缩柱（103）的表面固定连接。

9.根据权利要求3所述的一种多级调节的无障碍马桶底座结构，其特征在于：所述连接座（104）的顶部开设有开槽（11），所述开槽（11）的内部与第一电动伸缩杆（203）的表面卡接。

10.根据权利要求9所述的一种多级调节的无障碍马桶底座结构，其特征在于：所述开槽（11）的底部开设有连接槽（12），所述连接槽（12）的内部与第二电动伸缩杆（206）的表面固定连接。
