一种拖把插头的制作方法

本技术涉及拖把配件,尤其涉及一种拖把插头。

背景技术:

1、拖把作为日常的生活中重要的清洁用品,拖把仅用于拖地,比如授权公告号为cn202821233u的中国实用新型专利公开的旋转拖把头的拖把,其中能够完成自动挤水操作的拖把均为胶棉体拖把头结构,胶棉体拖把头上固定有金属连接件,该金属连接件连接拉杆,该拉杆将拖把头设置在脱水叉座中,该脱水叉座上设置有脱水滚轮,拉杆在外力作用下将胶棉体拖把头拉入脱水叉座的脱水滚轮间,完成脱水作业,对于现有技术中的拖把头一般都是挤水固定架下面有四个支脚(两两成对,如授权公告号为cn214317945u的中国实用新型专利公开的一种带有附属工具的拖把头),其中挤水固定架与四个支脚为一体成型,由于拖把头是有塑料材质制造而成,通过四个支脚来夹紧胶棉体,从而达到挤水的目的,这样在实际使用过程中胶棉体上的稳定座(铁制或塑料材料,用来夹住胶棉体上端,同时起到与拉杆相连接),这样拉杆带动稳定座,稳定座带动胶棉体进入到支脚上部为止,此时由于支脚与挤水固定架为一体式,而且由于四个支脚中两两相互直线平行,这样就会使得稳定座对两个相对支脚的上部撑开,同时两个相对支脚的下部也会随着被撑开更多,此时两两相互的支脚原先由直线平行变为梯形(横截面),这样支脚的下部会撑大,进而对胶棉体挤水效果不是很好,尤其是无法达到使用者需要使用需求,根据此种情况有必要作出改进。

技术实现思路

1、(一)需要解决的技术问题

2、针对现有技术中的不足,本实用新型提供了一种拖把插头,通过对现有技术中支脚与固定座为一体式构造撑开之后导致成梯形使得对棉胶体挤水不干的缺陷,改进成为以杠杠方式使得对棉胶体挤水更加干,进而更加有利于满足使用者需求。

3、(二)需要采取的技术方案

4、为了实现上述目的,本实用新型所采取的技术方案是:

5、一种拖把插头,包括固定座,所述固定座上设置有成对分布的支脚,所述支脚与所述固定座为可拆卸连接,且每个所述支脚在所述固定座上为杠杆活动。

6、优选地,所述固定座上设置有用于放置所述支脚上部的安装槽,所述支脚上部与对应的所述安装槽为间隙配合,每个所述支脚的两侧面上均设置有支点,所述安装槽的侧壁上设置有用于安装所述支点的卡合孔。

7、优选地,所述卡合孔在接近所述固定座下端面的所述安装槽侧壁上,且每个所述卡合孔的所述安装槽内侧壁上设置有用于所述支点进入和退出的导轨槽。

8、优选地,所述支脚采用的是四个,与之对应地,所述安装槽为四个,每个所述支脚对应一个所述安装槽,且所述固定座下端面的四个角落分别对应设置有一个所述安装槽。

9、优选地,所述支脚的上部和所述支脚的下部角度设置,且成对分布所述支脚的上部在所述固定座宽度方向呈“八”字形状布置。

10、优选地,所述支脚为直条状设置。

11、(三)需要达到的技术效果

12、与现有技术相比,本实用新型的有益效果是:

13、其一,本实用新型固定座上设置有成对分布的支脚,支脚与固定座为可拆卸连接,此种结束了现有技术中一体式构造,有利于组装,也有利于后期用户的维护,避免了现有技术中局部损坏,导致整体报废,大大节约了资源和成本。

14、其二,本实用新型每个支脚在固定座上为杠杆活动,由于支脚在固定座上作杠杆运动,这样在使用过程中当胶棉体进入到成对分布的支脚中时,在杠杆原理的作用下对胶棉体进行夹紧,更加有利于对胶棉体挤水更加干,更加有利于满足用户的使用需求。

15、其三,本实用新型支脚的上部和支脚的下部角度设置,且成对分布支脚的上部在固定座宽度方向呈“八”字形状布置,此种通过成对分布支脚的上部在固定座上为“八”字形状布置,更加有利于杠杆原理,在胶棉体进入到成对分布的支脚中时,在杠杆原理的作用下对胶棉体夹紧,更加有利于对胶棉体挤水更加干,更加有利于满足用户的使用需求。

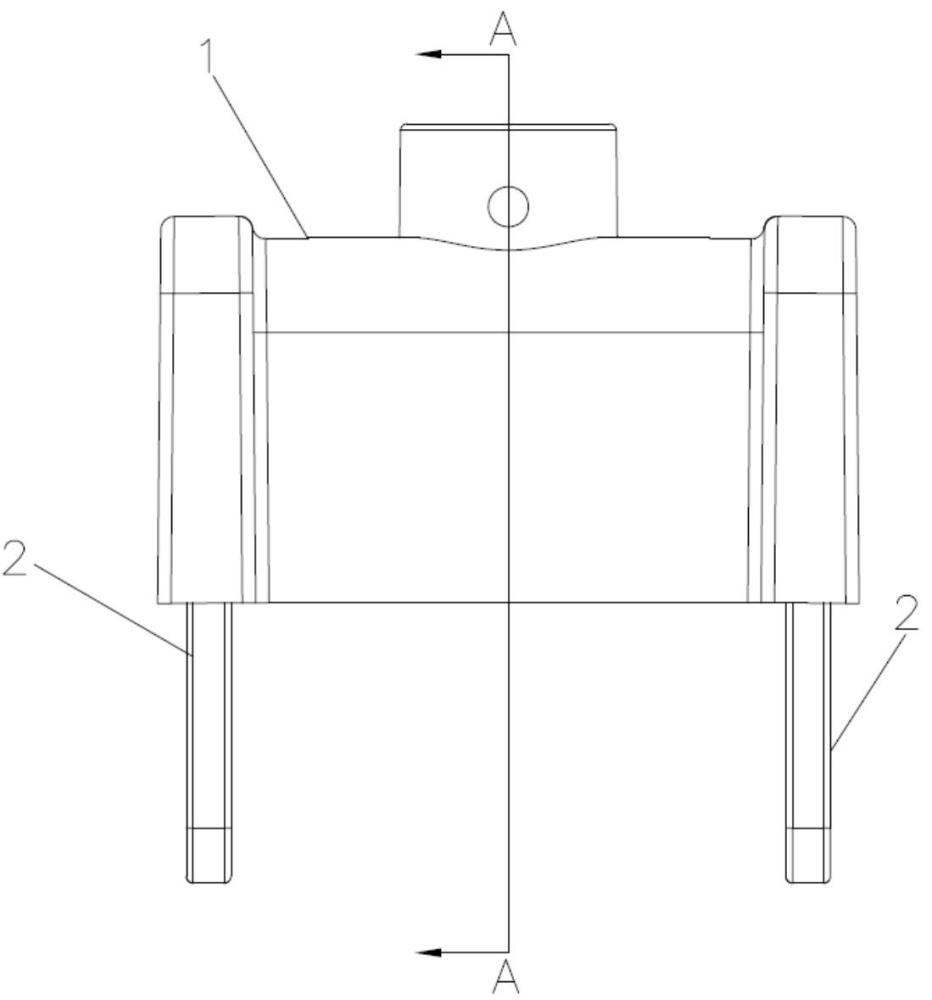

1.一种拖把插头,包括固定座(1),其特征在于:所述固定座(1)上设置有成对分布的支脚(2),所述支脚(2)与所述固定座(1)为可拆卸连接,且每个所述支脚(2)在所述固定座(1)上为杠杆活动。

2.如权利要求1所述的拖把插头,其特征在于:所述固定座(1)上设置有用于放置所述支脚(2)上部的安装槽(11),所述支脚(2)上部与对应的所述安装槽(11)为间隙配合,每个所述支脚(2)的两侧面上均设置有支点(21),所述安装槽(11)的侧壁上设置有用于安装所述支点(21)的卡合孔(12)。

3.如权利要求2所述的拖把插头,其特征在于:所述卡合孔(12)在接近所述固定座(1)下端面的所述安装槽(11)侧壁上,且每个所述卡合孔(12)的所述安装槽(11)内侧壁上设置有用于所述支点(21)进入和退出的导轨槽(13)。

4.如权利要求2或3所述的拖把插头,其特征在于:所述支脚(2)采用的是四个,与之对应地,所述安装槽(11)为四个,每个所述支脚(2)对应一个所述安装槽(11),且所述固定座(1)下端面的四个角落分别对应设置有一个所述安装槽(11)。

5.如权利要求1或2或3所述的拖把插头,其特征在于:所述支脚(2)的上部和所述支脚(2)的下部角度设置,且成对分布所述支脚(2)的上部在所述固定座(1)宽度方向呈“八”字形状布置。

6.如权利要求1或2或3所述的拖把插头,其特征在于:所述支脚(2)为直条状设置。
