一种磁力控制组合翻盖式一次性马桶刷存放桶的制作方法

本技术属于马桶刷相关，具体地说，涉及一种磁力控制组合翻盖式一次性马桶刷存放桶。

背景技术：

1、马桶刷是清洁马桶用的常见工具，现有的马桶刷包括刷柄、刷头和刷毛，在每次使用完会用清水冲尽，然后挂起来，把水沥干，但刷毛上面还是会藏污纳垢，滋生细菌，部分家庭会定期更换，可成本过高，无法从根本上解决污染源的问题。另外在公共厕所，上完厕所无法及时清理掉污垢，给后面的人们带来困扰，影响正常使用。为了提高卫生，出现了一次性马桶刷，一次性马桶刷是包括一个刷柄和多个刷头的，刷头在清理一次后，就丢掉更换，因此需要存放一定数量的刷头用于使用。该种结构的垃圾桶，可以将刷头存放到后空间内设置的垃圾桶中，但即使是一次性马桶刷，在使用一定时间后，由于接触脏污以及存放环境的污染，也会滋生细菌，该种结构的垃圾桶用来存放一次性马桶刷时，每次使用时，使用者的手均需要直接接触垃圾桶的大盖，通过拉动大盖来实现后空间垃圾桶的开闭，再取出刷头，接触较为频繁，不够卫生。

2、有鉴于此特提出本实用新型。

技术实现思路

1、本实用新型要解决的技术问题在于克服现有技术的不足，提供一种磁力控制组合翻盖式一次性马桶刷存放桶，为解决上述技术问题，本实用新型采用技术方案的基本构思是：

2、一种磁力控制组合翻盖式一次性马桶刷存放桶，包括后壳和前壳，所述后壳的上部通过合页连接设置有上盖，所述上盖与所述前壳之间通过联动件相连接，所述前壳与所述后壳之间通过配合转杆转动连接，所述后壳的外侧开设有刷柄放置槽，装置配套设置有马桶刷柄，所述马桶刷柄的外侧设置有磁铁，所述前壳外侧与所述刷柄放置槽相对应面设置有内凹槽，所述内凹槽处设置有导管，所述导管内设置有金属滚珠，所述前壳上开设有配重槽，所述配重槽内设置有配重条，用于调整所述前壳的重心，使其自然状态下保持前倾。

3、作为本实用新型进一步的方案：所述配重槽位于远离所述上盖一侧，所述配重槽设置有两个，所述配重槽的上端配套设置有密封堵，用于对所述配重槽的上部进行密封。

4、作为本实用新型再进一步的方案：所述前壳上中间位置设置有刷头放置槽，所述刷头放置槽内放置有一次性刷头，所述一次性刷头的形状规格与所述刷头放置槽的形状规格相适配，所述一次性刷头在所述刷头放置槽内纵向堆叠放置。

5、作为本实用新型再进一步的方案：所述后壳上的所述刷柄放置槽的形状规格与所述磁铁的形状规格相适配，使所述马桶刷柄能有效安装在所述后壳侧边。

6、作为本实用新型再进一步的方案：所述金属滚珠选用能与所述磁铁进行磁力吸附的材质，所述导管的两端设置有堵头，所述导管的位置与所述刷柄放置槽的位置相适配，使所述马桶刷柄安装在所述刷柄放置槽后，所述前壳在磁力牵引和重心偏移的作用下调整至竖直状态。

7、作为本实用新型再进一步的方案：所述前壳外侧的固定设置有金属片，用于代替所述导管和所述金属滚珠结构。

8、采用上述技术方案后，本实用新型与现有技术相比具有以下有益效果。

9、本实用新型的前壳与后壳之间为转动连接，前壳内配套设置有配重条，使自然状态下前壳会相对后壳处于前倾状态，并通过联动件带动上盖打开，将马桶刷柄取下后，即可实现前壳和上盖开启调节，便于一次性刷头的取出。

10、本实用新型在前壳的侧边设置有导管和金属滚珠，马桶刷柄的侧边设置有磁铁，将马桶刷柄安装在刷柄放置槽时，受磁力吸附，带动前壳转动，实现前壳和上盖的复位，实现马桶刷柄安装在刷柄放置槽，前壳及上盖即复位闭合，开闭过程无需单独对前壳、后壳进行调节，使用方便。

11、下面结合附图对本实用新型的具体实施方式作进一步详细的描述。

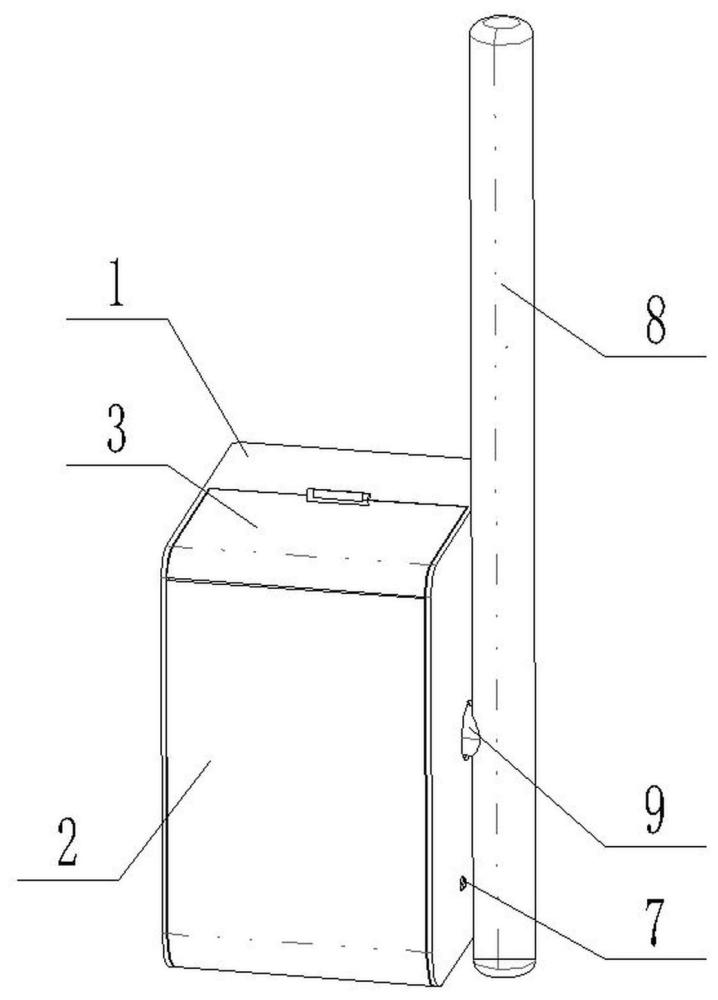

1.一种磁力控制组合翻盖式一次性马桶刷存放桶，包括后壳（1）、上盖（3）和前壳（2），其特征在于，所述后壳（1）的上部通过合页（11）连接设置有所述上盖（3），所述上盖（3）与所述前壳（2）之间通过联动件（4）相连接，所述前壳（2）与所述后壳（1）之间通过配合转杆（7）转动连接，所述后壳（1）的外侧开设有刷柄放置槽（10），装置配套设置有马桶刷柄（8），所述马桶刷柄（8）的外侧设置有磁铁（9），所述前壳（2）外侧与所述刷柄放置槽（10）相对应面设置有内凹槽（12），所述内凹槽（12）处设置有导管（13），所述导管（13）内设置有金属滚珠（14），所述前壳（2）上开设有配重槽（15），所述配重槽（15）内设置有配重条（17）。

2.根据权利要求1所述的一种磁力控制组合翻盖式一次性马桶刷存放桶，其特征在于，所述配重槽（15）位于远离所述上盖（3）一侧，所述配重槽（15）设置有两个，所述配重槽（15）的上端配套设置有密封堵（16）。

3.根据权利要求2所述的一种磁力控制组合翻盖式一次性马桶刷存放桶，其特征在于，所述前壳（2）上中间位置设置有刷头放置槽（5），所述刷头放置槽（5）内放置有一次性刷头（6），所述一次性刷头（6）的形状规格与所述刷头放置槽（5）的形状规格相适配。

4.根据权利要求3所述的一种磁力控制组合翻盖式一次性马桶刷存放桶，其特征在于，所述后壳（1）上的所述刷柄放置槽（10）的形状规格与所述磁铁（9）的形状规格相适配。

5.根据权利要求4所述的一种磁力控制组合翻盖式一次性马桶刷存放桶，其特征在于，所述金属滚珠（14）选用能与所述磁铁（9）进行磁力吸附的材质，所述导管（13）的两端设置有堵头，所述导管（13）的位置与所述刷柄放置槽（10）的位置相适配。

6.根据权利要求1所述的一种磁力控制组合翻盖式一次性马桶刷存放桶，其特征在于，所述前壳（2）外侧的固定设置有金属片（18）。
