一种蔬菜处理用可调整的干燥装置的制作方法

本技术涉及蔬菜加工处理，具体为一种蔬菜处理用可调整的干燥装置。

背景技术：

1、蔬菜烘干脱水干燥设备是一种专门用于将蔬菜去除水分并实现干燥的设备。它通常由加热系统、风机系统、排湿系统和控制系统组成。加热系统通过提供热能，将蔬菜中的水分加热并转化为蒸汽。风机系统主要负责产生空气流动，以带走蔬菜表面的水分和排除蒸汽。通过循环空气，蔬菜的水分蒸发速度可以加快，从而达到快速干燥的效果。排湿系统用于收集和处理蒸汽中的水分，通常会使用冷凝或者除湿的方式，将蒸汽中的水分转化为液态，然后进行排放或再利用。控制系统则负责监控和调节整个烘干脱水过程，包括温度、湿度和时间等参数的控制。

2、根据公告号为：cn221197808u，公开了一种低温高效蔬菜烘干脱水干燥设备，涉及食品加工技术领域，所述一种低温高效蔬菜烘干脱水干燥设备，其特征在于：机体后安装了真空泵，可用真空冷凝技术对蔬菜进行脱水，在机体内部安装了两个风柱和可旋转的沥水板，可通过，风柱上的出风孔进行烘干，机体内部还安装了除湿板，可以吸收机体内的水汽，底部有四个底座，给设备提供稳定性。

3、基于上述专利的检索，以及结合现有技术中的设备发现，上述设备在应用时，虽然可以解决该设备的功能过于的单一，只能进行简单的烘干，可选择模式较少，比如湿度，温度的把控的问题；

4、但是在使用的过程中，该装置缺少间距调节结构，当处理体积较大或蓬松度高的蔬菜时，固定间距过小会导致蔬菜堆叠挤压，不仅阻碍气流流通，使蔬菜受热受风不均，烘干效率大幅下降，还易造成局部水分残留引发变质。

技术实现思路

1、为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种蔬菜处理用可调整的干燥装置，具备了间距调节功能的优点，解决了该装置缺少间距调节结构，当处理体积较大或蓬松度高的蔬菜时，固定间距过小会导致蔬菜堆叠挤压，不仅阻碍气流流通，使蔬菜受热受风不均，烘干效率大幅下降，还易造成局部水分残留引发变质的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种蔬菜处理用可调整的干燥装置，包括干燥机构，所述干燥机构包括干燥箱、热风机、风柱和沥水盘，所述热风机固定安装在干燥箱内壁底部的两侧，所述风柱固定连接在热封机的输出端，所述沥水盘套设在风柱的表面，及，

3、间距调节机构；所述间距调节机构包括调节槽，所述调节槽开设在风柱的两侧，所述调节槽的内壁活动连接有调节块，所述调节块的两侧均固定安装有滑动环，所述滑动环活动套设在风柱的表面，所述调节槽内壁的两侧均开设有滑动组件，

4、定位机构；所述定位机构开设在滑动环顶部的两。

5、作为本实用新型优选的，所述滑动组件包括滑槽，所述滑槽开设在调节槽内壁的两侧，所述调节块两侧的前侧和后侧均活动镶嵌有滚珠，所述滚珠的表面与滑槽的内壁活动连接。

6、作为本实用新型优选的，所述定位机构包括移动槽，所述移动槽开设在滑动环顶部的两侧，所述移动槽的内壁活动连接有移动块，所述移动块内侧的两侧均固定连接有定位柱，所述风柱的两侧均开设有定位槽，所述定位槽的数量设置有若干组且呈等距离分布，所述定位柱的表面与定位槽的内壁相插接，所述移动块的两侧均固定连接有限位组件，所述移动槽内壁外侧的两侧均固定连接有抵紧组件。

7、作为本实用新型优选的，所述限位组件包括限位块，所述限位块固定连接在移动块的两侧，所述移动槽内壁的两侧均开设有限位槽，所述限位块的表面与限位槽的内壁活动连接。

8、作为本实用新型优选的，所述抵紧组件包括滑杆，所述滑杆固定连接在移动槽内壁外侧的两侧，所述移动块活动连接在滑杆的表面，所述滑杆的表面套设有弹簧，所述弹簧的一端固定连接在移动槽内壁外侧的两侧，所述弹簧的另一端固定连接在移动块外侧的两侧。

9、作为本实用新型优选的，所述移动块外侧的两侧均安装有连接柱，所述连接柱的外侧固定连接有解锁拉环。

10、作为本实用新型优选的，所述风柱的两侧均开设有刻度槽，所述刻度槽的数量设置有若干组且呈等距离分布。

11、与现有技术相比，本实用新型的有益效果如下：

12、1、本实用新型通过设置间距调节机构和定位机构，能够使间距调节机构可实现相邻沥水盘之间间距的灵活调整，能够保障干燥箱内气流的顺畅流通，使蔬菜各部位均匀受热受风，大幅提升烘干效率，同时定位机构能够对间距调节后的沥水盘位置进行稳定锁定，解决了该装置缺少间距调节结构，当处理体积较大或蓬松度高的蔬菜时，固定间距过小会导致蔬菜堆叠挤压，不仅阻碍气流流通，使蔬菜受热受风不均，烘干效率大幅下降，还易造成局部水分残留引发变质问题，达到了间距调节功能的效果。

13、2、本实用新型通过间距调节机构可实现相邻沥水盘之间间距的灵活调整，适配不同体积大小、蓬松度的蔬菜干燥处理需求，调整后的沥水盘间距能够保障干燥箱内气流的顺畅流通，使蔬菜各部位均匀受热受风，大幅提升烘干效。

14、3、本实用新型通过定位机构可对间距调节后的沥水盘位置进行稳定锁定，确保沥水盘在干燥作业过程中始终保持设定间距，不会因热风机运行产生的振动或气流冲击发生位移，提升了装置运行的稳定性与可靠性。

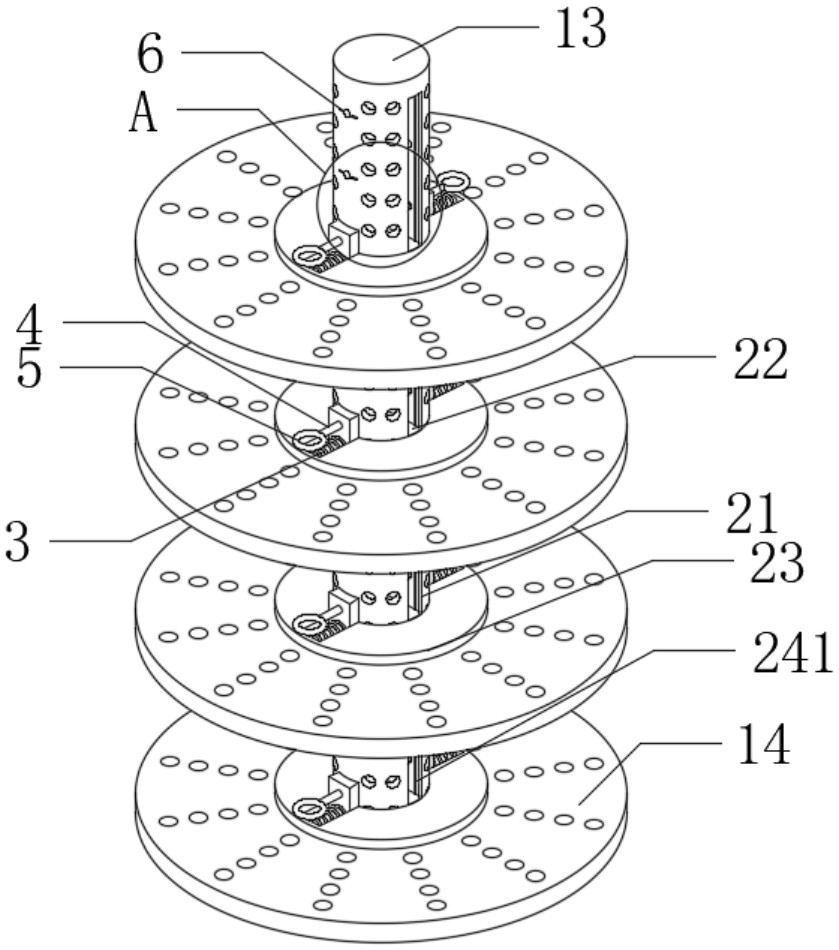

1.一种蔬菜处理用可调整的干燥装置，其特征在于：包括干燥机构（1），所述干燥机构（1）包括干燥箱（11）、热风机（12）、风柱（13）和沥水盘（14），所述热风机（12）固定安装在干燥箱（11）内壁底部的两侧，所述风柱（13）固定连接在热封机的输出端，所述沥水盘（14）套设在风柱（13）的表面，及，

2.根据权利要求1所述的一种蔬菜处理用可调整的干燥装置，其特征在于：所述滑动组件（24）包括滑槽（241），所述滑槽（241）开设在调节槽（21）内壁的两侧，所述调节块（22）两侧的前侧和后侧均活动镶嵌有滚珠（242），所述滚珠（242）的表面与滑槽（241）的内壁活动连接。

3.根据权利要求1所述的一种蔬菜处理用可调整的干燥装置，其特征在于：所述定位机构（3）包括移动槽（31），所述移动槽（31）开设在滑动环（23）顶部的两侧，所述移动槽（31）的内壁活动连接有移动块（32），所述移动块（32）内侧的两侧均固定连接有定位柱（33），所述风柱（13）的两侧均开设有定位槽（34），所述定位槽（34）的数量设置有若干组且呈等距离分布，所述定位柱（33）的表面与定位槽（34）的内壁相插接，所述移动块（32）的两侧均固定连接有限位组件（35），所述移动槽（31）内壁外侧的两侧均固定连接有抵紧组件（36）。

4.根据权利要求3所述的一种蔬菜处理用可调整的干燥装置，其特征在于：所述限位组件（35）包括限位块（351），所述限位块（351）固定连接在移动块（32）的两侧，所述移动槽（31）内壁的两侧均开设有限位槽（352），所述限位块（351）的表面与限位槽（352）的内壁活动连接。

5.根据权利要求3所述的一种蔬菜处理用可调整的干燥装置，其特征在于：所述抵紧组件（36）包括滑杆（361），所述滑杆（361）固定连接在移动槽（31）内壁外侧的两侧，所述移动块（32）活动连接在滑杆（361）的表面，所述滑杆（361）的表面套设有弹簧（362），所述弹簧（362）的一端固定连接在移动槽（31）内壁外侧的两侧，所述弹簧（362）的另一端固定连接在移动块（32）外侧的两侧。

6.根据权利要求3所述的一种蔬菜处理用可调整的干燥装置，其特征在于：所述移动块（32）外侧的两侧均安装有连接柱（4），所述连接柱（4）的外侧固定连接有解锁拉环（5）。

7.根据权利要求1所述的一种蔬菜处理用可调整的干燥装置，其特征在于：所述风柱（13）的两侧均开设有刻度槽（6），所述刻度槽（6）的数量设置有若干组且呈等距离分布。
