一种分体式茶叶揉捻机的制作方法

本技术涉及茶叶揉捻机，具体为一种分体式茶叶揉捻机。

背景技术：

1、揉捻机是一种可保持茶叶纤维组织不被破坏，且能确保茶叶品质均一，操作简便的机器，在使用时，将茶叶放置在揉捻机的揉桶中，再通过转动揉桶使得茶叶与揉盘表面相揉合。

2、分体式茶叶揉捻机在工作时需要预先将茶叶放入到揉桶中，而后再通过转动揉桶使得茶叶与揉盘表面相揉合，然而由于揉捻过后的茶叶会残留一部分残渣在揉盘内部，但现有的揉盘通常为一体成型制作，并且揉盘内部形成有多个凸条，进而导致后续在对揉盘进行清理时会受到凸条的影响，且揉盘整体重量较重，并固定安装于揉捻机的机架上，不方便进行拆卸，导致后续清理揉盘相对较为繁琐。

3、因此我们提出了一种分体式茶叶揉捻机来解决上述问题。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种分体式茶叶揉捻机，解决了上述背景技术中所提出分体式茶叶揉捻机在工作时需要预先将茶叶放入到揉桶中，而后再通过转动揉桶使得茶叶与揉盘表面相揉合，然而由于揉捻过后的茶叶会残留一部分残渣在揉盘内部，但现有的揉盘通常为一体成型制作，并且揉盘内部形成有多个凸条，进而导致后续在对揉盘进行清理时会受到凸条的影响，且揉盘整体重量较重，并固定安装于揉捻机的机架上的，不方便进行拆卸，导致后续清理揉盘相对较为繁琐的问题。

3、(二)技术方案

4、本实用新型为了实现上述目的具体采用以下技术方案：

5、一种分体式茶叶揉捻机，包括框架主体、以及框架主体底部外围固设的支撑腿；

6、所述框架主体的底部开设有凹槽，且凹槽的一侧连通有插槽，框架主体的上表面开设有锁孔，框架主体的内侧设置有揉捻盘，且揉捻盘的顶端上表面固设有凸块，凸块的一端固设有插杆，揉捻盘的一端内腔滑动连接有弧形杆，且弧形杆的一端表面开设有螺栓槽，弧形杆远离螺栓槽的一端底部固设有延伸凸起，揉捻盘远离弧形杆的一端侧壁开设有弧形槽，且弧形槽的一端底部连通有贯穿孔，插杆的一端内侧设置有定位结构。

7、进一步地，所述定位结构包括复位弹簧、锁杆和辅助滑板，复位弹簧设置于插杆的一端内侧，且复位弹簧的一端连接有锁杆，锁杆的一端外环面套设有辅助滑板。

8、进一步地，所述揉捻盘的底部一侧固设有侧座，且侧座的侧壁固设有驱动电机，驱动电机的输出端连接有转轴，且转轴的中段外环面通过杆连接有封板。

9、进一步地，所述框架主体的顶端上表面转动连接有转动板，且转动板的一端分布有卡扣。

10、进一步地，所述框架主体的上方分布有揉桶，且揉桶的底部连接有底盘。

11、进一步地，所述揉捻盘沿着框架主体的圆心点等距分布，且揉捻盘整体呈扇形状。

12、进一步地，所述弧形杆外直径尺寸与弧形槽内直径尺寸相适配，且弧形槽与揉捻盘构成一体化结构。

13、进一步地，所述锁杆通过复位弹簧与插杆构成滑动连接，且锁杆外直径尺寸与锁孔内直径尺寸相适配。

14、(三)有益效果

15、与现有技术相比，本实用新型提供了一种分体式茶叶揉捻机，具备以下有益效果：

16、本实用新型，通过设置的框架主体、揉捻盘、插杆和定位结构等结构，即可方便后续在对揉捻盘进行清洁处理时实现对其的快速拆装处理，进而方便后续实现对揉捻盘表面的有效清洁，防止揉捻盘在清洁处理时因揉桶或者是凸条等结构的阻挡导致清洁出彻底的情况出现，整体实用性更高。

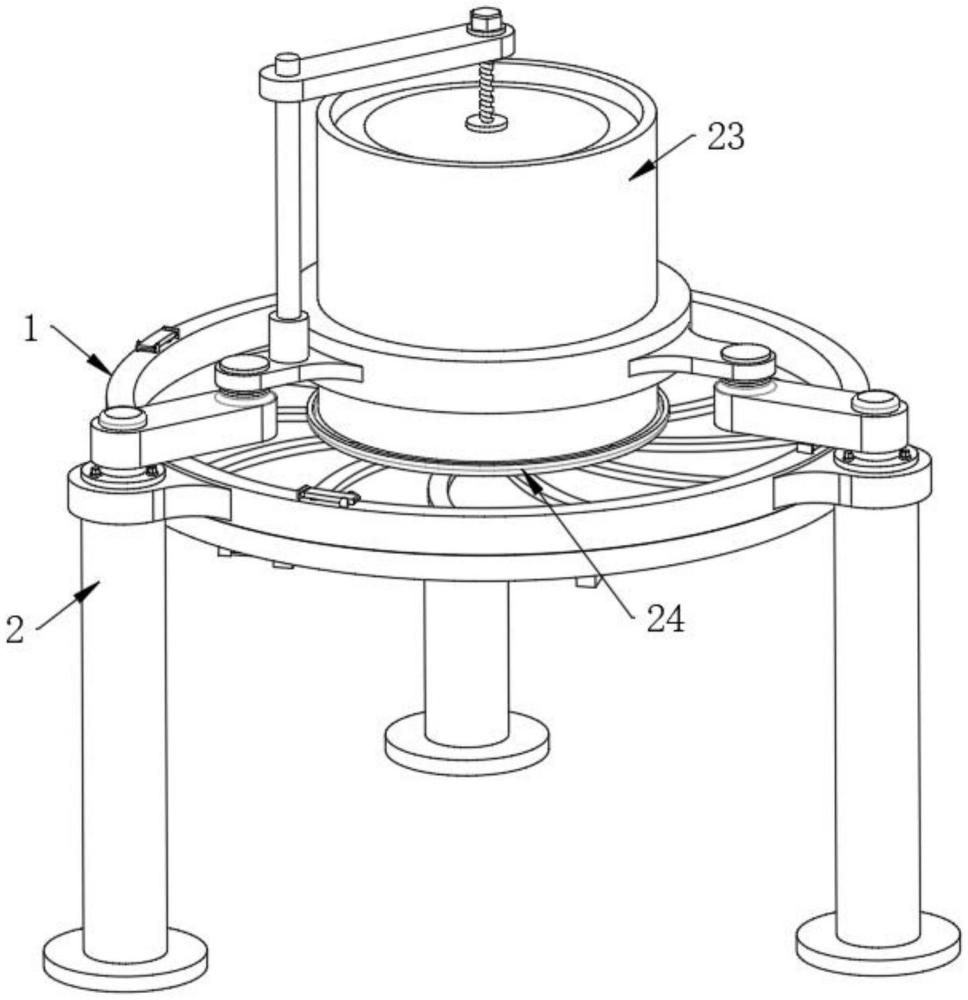

1.一种分体式茶叶揉捻机，包括框架主体(1)、以及框架主体(1)底部外围固设的支撑腿(2)；

2.根据权利要求1所述的一种分体式茶叶揉捻机，其特征在于：所述定位结构包括复位弹簧(14)、锁杆(15)和辅助滑板(16)，复位弹簧(14)设置于插杆(8)的一端内侧，且复位弹簧(14)的一端连接有锁杆(15)，锁杆(15)的一端外环面套设有辅助滑板(16)。

3.根据权利要求1所述的一种分体式茶叶揉捻机，其特征在于：所述揉捻盘(6)的底部一侧固设有侧座(17)，且侧座(17)的侧壁固设有驱动电机(18)，驱动电机(18)的输出端连接有转轴(19)，且转轴(19)的中段外环面通过杆连接有封板(20)。

4.根据权利要求1所述的一种分体式茶叶揉捻机，其特征在于：所述框架主体(1)的顶端上表面转动连接有转动板(21)，且转动板(21)的一端分布有卡扣(22)。

5.根据权利要求1所述的一种分体式茶叶揉捻机，其特征在于：所述框架主体(1)的上方分布有揉桶(23)，且揉桶(23)的底部连接有底盘(24)。

6.根据权利要求1所述的一种分体式茶叶揉捻机，其特征在于：所述揉捻盘(6)沿着框架主体(1)的圆心点等距分布，且揉捻盘(6)整体呈扇形状。

7.根据权利要求1所述的一种分体式茶叶揉捻机，其特征在于：所述弧形杆(9)外直径尺寸与弧形槽(12)内直径尺寸相适配，且弧形槽(12)与揉捻盘(6)构成一体化结构。

8.根据权利要求2所述的一种分体式茶叶揉捻机，其特征在于：所述锁杆(15)通过复位弹簧(14)与插杆(8)构成滑动连接，且锁杆(15)外直径尺寸与锁孔(5)内直径尺寸相适配。
