一种收集清理装置的制作方法

本技术涉及废旧金属废液处理，尤其涉及一种收集清理装置。

背景技术：

1、废旧金属在回收拆解、破碎清洗及机械加工过程中，会产生大量成分复杂的废液。这些废液通常混杂着金属碎屑、泥沙等固体颗粒，以及润滑油、切削液、清洗剂等多种油类物质，形成固、液、油三相混合的复杂体系。若不经处理直接排放，将严重污染土壤和水体。因此，对废旧金属废液进行高效收集与深度清理，实现资源回收与环境保护，是金属回收行业绿色发展的必然要求。

2、经检索，授权公开号为cn223221122u的专利公开了一种金属废液收集清理装置，其通过大孔径滤板和小孔径滤板以及高分子微孔滤网板可以对金属废液中的颗粒物从大到小进行依次的过滤收集。

3、但上述装置存在以下缺陷：装置仅聚焦于固液分离，完全忽略了废金属废液中最有害、最具回收价值且最难处理的组分——油类。没有集成任何油水分离结构(如隔油、破乳、聚结)，导致出口的仍是含油废水，不符合环保排放或回用要求，装置价值大打折扣；多层平板过滤在面对含油、含粘性杂质的废液时，第一层大孔径滤板会迅速被油泥混合物糊死，形成一层致密的滤饼，下方的气体反冲对此类糊状物作用甚微。因此需要进一步改进，为此，我们提出了一种收集清理装置。

技术实现思路

1、本实用新型的目的是解决现有技术中存在的缺点，而提出的一种收集清理装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种收集清理装置，包括底架，所述底架上表面固定有箱体，且箱体顶壁开设有圆孔，且圆孔内部通过轴承转动连接有环形板，所述环形板内部固定有可拆卸的固液分离组件，且固液分离组件包括贯穿环形板内部的网筒，所述环形板顶部固定有水平的翻板，所述箱体上表面固定有驱动翻板旋转的电机，所述底架内部和箱体底部共同固定安装有曝气组件，所述箱体侧壁底端固定有排水管和排油管，所述排水管位于排油管下方。

3、进一步的，所述网筒顶端固定有顶板，所述顶板位于翻板上表面，且顶板侧边开设有安装孔，所述翻板上表面固定有螺杆，所述螺杆穿过安装孔且顶端表面螺纹连接有内螺纹帽，所述网筒顶部两侧固定有把手。

4、进一步的，所述网筒内壁顶端固定有支撑环，所述网筒顶部通过铰链转动连接有顶盖，所述顶盖远离铰链一侧与支撑环通过磁铁吸合固定。

5、进一步的，所述翻板外侧壁固定有若干凸齿，所述电机输出端固定有齿轮，所述齿轮与凸齿啮合。

6、进一步的，所述曝气组件包括固定于底架内部的气泵，所述气泵出气口固定连接有输气管，所述输气管另一端延伸至箱体内部，所述输气管位于箱体内部一端固定有若干喷嘴。

7、进一步的，所述箱体内部且位于喷嘴上方固定有若干斜板。

8、进一步的，所述排水管和排油管中部均固定安装有阀门。

9、本实用新型的有益效果：

10、本实用新型在使用时，先通过电机驱动固液分离组件高速旋转，将废金属中的水和油甩到箱体底部，再通过曝气组件向油水混合物中曝气，产生微小气泡，这些气泡强力撞击油滴，实现气浮破乳，使乳化油脱稳、粘附在气泡上上浮，上浮的油、气复合体及游离油在斜板表面进一步聚结，形成大油滴，加速上浮至集油槽，从而实现油水分离，该装置不仅实现了高效的固液分离，还实现了油水分离，大大提高废液的处理效果。

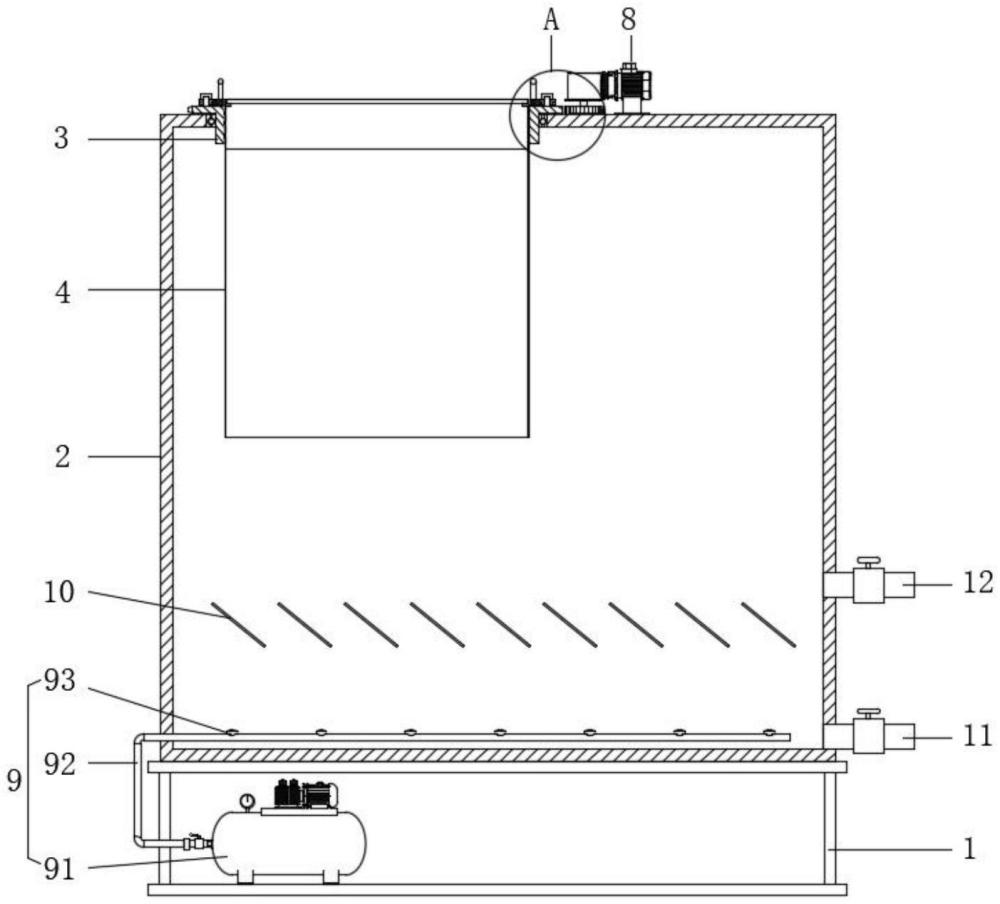

1.一种收集清理装置，包括底架(1)，其特征在于：所述底架(1)上表面固定有箱体(2)，且箱体(2)顶壁开设有圆孔，且圆孔内部通过轴承转动连接有环形板(3)，所述环形板(3)内部固定有可拆卸的固液分离组件(4)，且固液分离组件(4)包括贯穿环形板(3)内部的网筒(41)，所述环形板(3)顶部固定有水平的翻板(5)，所述箱体(2)上表面固定有驱动翻板(5)旋转的电机(8)，所述底架(1)内部和箱体(2)底部共同固定安装有曝气组件(9)，所述箱体(2)侧壁底端固定有排水管(11)和排油管(12)，所述排水管(11)位于排油管(12)下方。

2.根据权利要求1所述的一种收集清理装置，其特征在于：所述网筒(41)顶端固定有顶板(42)，所述顶板(42)位于翻板(5)上表面，且顶板(42)侧边开设有安装孔(43)，所述翻板(5)上表面固定有螺杆(6)，所述螺杆(6)穿过安装孔(43)且顶端表面螺纹连接有内螺纹帽(7)，所述网筒(41)顶部两侧固定有把手(44)。

3.根据权利要求1所述的一种收集清理装置，其特征在于：所述网筒(41)内壁顶端固定有支撑环(45)，所述网筒(41)顶部通过铰链转动连接有顶盖(46)，所述顶盖(46)远离铰链一侧与支撑环(45)通过磁铁吸合固定。

4.根据权利要求1所述的一种收集清理装置，其特征在于：所述翻板(5)外侧壁固定有若干凸齿(51)，所述电机(8)输出端固定有齿轮(81)，所述齿轮(81)与凸齿(51)啮合。

5.根据权利要求1所述的一种收集清理装置，其特征在于：所述曝气组件(9)包括固定于底架(1)内部的气泵(91)，所述气泵(91)出气口固定连接有输气管(92)，所述输气管(92)另一端延伸至箱体(2)内部，所述输气管(92)位于箱体(2)内部一端固定有若干喷嘴(93)。

6.根据权利要求5所述的一种收集清理装置，其特征在于：所述箱体(2)内部且位于喷嘴(93)上方固定有若干斜板(10)。

7.根据权利要求1所述的一种收集清理装置，其特征在于：所述排水管(11)和排油管(12)中部均固定安装有阀门。
