一种循环机填料防堵塞装置的制作方法

本技术涉及循环机，尤其涉及一种循环机填料防堵塞装置。

背景技术：

1、合成氨系统中循环机的作用非常重要，合成塔未反应完全的氢氮气与新鲜气混合后，可通过循环机循环使用再次进入合成塔内进行反应生成合成氨。循环机的吸气压力是19mpa，排气压力是22mpa，转数425/r/min，其压力高转数快。循环机填料是循环机的关键部件，主要用于密封活塞杆与气缸之间的间隙，起到气缸的气体密封作用，防止高压有效气体泄漏，其性能直接影响设备运行稳定性和效率。循环机填料通常采用非金属材料（如石墨、陶瓷等），若温度超过65℃，材料易变形、强度下降，导致漏气问题。因此，循环机填料中设有冷却水系统，避免高温环境影响填料的密封效果。 ‌

2、然而，由于活塞杆在气缸内往复运动时产生的温度较高，循环机填料也会产生较高的温度，进而，冷却水系统也会因换热而升温，这就会导致循环机填料的冷却水管在长时间使用后，循环水换热时温度升高，较高的温度容易造成冷却水管内的循环水发生结垢现象，结垢后容易堵塞冷却水管，造成循环机填料在运转过程中温度过高，进而影响循环机填料的密封效果和使用寿命。

技术实现思路

1、为解决现有技术存在的循环机填料的冷却水管在长时间使用后，冷却水管内的循环水容易发生结垢现象，结垢后容易堵塞冷却水管，造成循环机填料在运转过程中温度过高，影响循环机填料的密封效果和使用寿命的技术问题，本实用新型提供了如下技术方案。

2、本实用新型一种循环机填料防堵塞装置，包括循环管线和进水管线，循环管线和进水管线之间依次连接有反冲阀门、旁通管线和进水阀门，所述旁通管线连接有设有第一针型阀的导淋管线，所述进水管线连接有截止阀和上水管线，所述进水管线旁通连接有第二针型阀且所述第二针型阀连接有仪表空气连接管。

3、作为进一步的技术方案，所述导淋管线的出口连接有暂存水箱，所述暂存水箱通过管线连接有过滤器和抽水泵，所述抽水泵连接有与水池连接的回水管线。

4、作为进一步的技术方案，所述过滤器通过管线连接至所述暂存水箱的上部。

5、作为进一步的技术方案，所述仪表空气连接管连接的是现场压力为0.6mpa的仪表空气。

6、本实用新型的有益效果，本实用新型在冷却系统的循环管线和进水管线之间依次连接有反冲阀门、旁通管线和进水阀门，旁通管线连接有设有第一针型阀的导淋管线，可通过冷却水反冲原理对循环管线内壁上的附着物进行压力反冲清洗，可将循环管线内壁的附着物冲掉，避免结垢。且进水管线连接有第二针型阀和仪表空气连接管，可利用现场的仪表空气以0.6mpa的压力对进水管线进行吹扫，可将附着在管壁上的附着物吹动，然后再将进水管线内的污水通过导淋管线排出，有效避免了冷却系统的结垢和堵塞现象，保证冷却系统的正常运行，避免循环机填料在运转过程中升温，提高了循环机填料的使用寿命，减少了安全隐患。

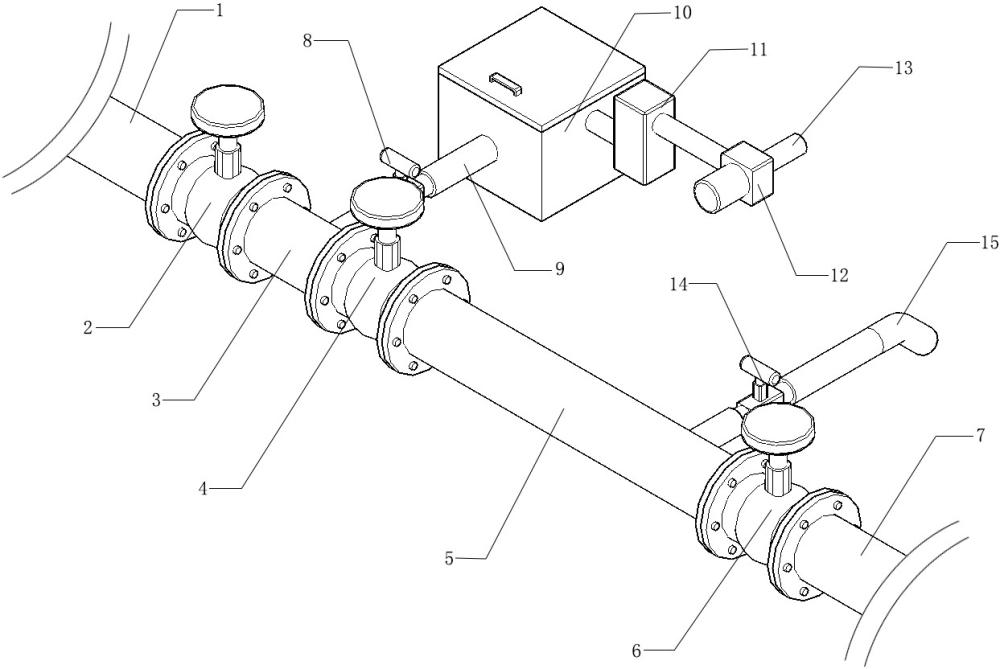

1.一种循环机填料防堵塞装置，包括循环管线（1）和进水管线（5），其特征在于：循环管线（1）和进水管线（5）之间依次连接有反冲阀门（2）、旁通管线（3）和进水阀门（4），所述旁通管线（3）连接有设有第一针型阀（8）的导淋管线（9），所述进水管线（5）连接有截止阀（6）和上水管线（7），所述进水管线（5）旁通连接有第二针型阀（14）且所述第二针型阀（14）连接有仪表空气连接管（15）。

2.根据权利要求1所述的循环机填料防堵塞装置，其特征在于：所述导淋管线（9）的出口连接有暂存水箱（10），所述暂存水箱（10）通过管线连接有过滤器（11）和抽水泵（12），所述抽水泵（12）连接有与水池连接的回水管线（13）。

3.根据权利要求2所述的循环机填料防堵塞装置，其特征在于：所述过滤器（11）通过管线连接至所述暂存水箱（10）的上部。

4.根据权利要求1所述的循环机填料防堵塞装置，其特征在于：所述仪表空气连接管（15）连接的是现场压力为0.6mpa的仪表空气。
