一种大型净水厂絮凝平流沉淀池折板安装施工装置的制作方法

本发明涉及折板安装，特别是一种大型净水厂絮凝平流沉淀池折板安装施工装置。

背景技术：

1、折板作为絮凝池中的关键部件，通过使水流在同波折板之间曲折流动或在异波折板之间缩放流动，形成众多小涡旋，有效提高原水中颗粒物与絮凝剂的碰撞效果。折板安装施工一直是净水厂建设中的关键环节。

2、经检索，公开号为cn117446937a的中国专利，公开了一种大型净水厂絮凝平流沉淀池折板安装施工方法,其包括以下步骤：步骤s1：根据图纸，在生产厂预制装配式折板；步骤s2：根据图纸放线，划分场地；步骤s3：根据图纸开挖土方，然后进行人工修整；步骤s4：搭建絮凝平流沉淀池的墙体的钢筋结构，并预留与装配式折板连接的钢筋头；步骤s5：搭建浇筑絮凝平流沉淀池的墙体使用的模板；步骤s6：利用泵车将水泥混凝土向浇筑絮凝平流沉淀池的墙体使用的模板浇注，待水泥混凝土凝固后拆模；步骤s7：利用吊装机构将装配式折板吊装入絮凝平流沉淀池中，安装装配式折板；步骤s8：利用灌浆压力罐将灌浆液注入装配式折板的容腔。

3、基于以上检索结合现有技术发现：

4、现有的折板固定方式有两种：一是采用角钢配合膨胀螺栓将折板固定于池壁或隔板上；二是通过简单的卡扣结构将折板卡接于池内的隔板或支架上。对于螺栓连接方式而言，其安装过程较为繁琐。安装人员需要在折板正面打膨胀螺栓进行固定，每个安装点均需进行钻孔、打入膨胀螺栓、拧紧等多个工序，施工效率较低。对于卡扣连接方式而言，其固定方式较为单一，通常仅通过卡爪或卡槽实现简单的卡接定位。这种固定结构缺乏有效的锁紧和防松机制，在长期水流冲击和水力负荷作用下，卡扣连接处容易产生松动，导致折板发生位移或振动，严重影响折板的安装稳定性。

技术实现思路

1、为了解决上述技术问题，本发明提出了一种大型净水厂絮凝平流沉淀池折板安装施工装置，通过液压驱动插销与机械卡接连接杆的双重锁定方式，显著提高了折板本体的安装稳固性，有效防止其在运行中松动或脱落。

2、实现本发明目的的技术解决方案为：一种大型净水厂絮凝平流沉淀池折板安装施工装置，包括沉淀池，所述沉淀池的内壁固定连接有隔板，隔板上滑动连接有多个滑动架，还包括：

3、固定机构，所述固定机构位于滑动架上；

4、所述固定机构包括固定单元、挤压单元和驱动单元，所述固定单元包括多个分别固定连接在每个滑动架上的固定杆，每个固定杆上均滑动套接有折板本体，每个滑动架上均固定连接有固定筒，固定筒上滑动连接有滑动活塞杆，滑动活塞杆的底端与隔板相接触，固定筒上固定连接有两个固定管，两个固定管均与滑动架固定连接，多个固定杆上均开设有通道槽 ，滑动架内开设有两个通水槽，多个通道槽分别与两个通水槽相连通，两个通水槽的一端分别与两个固定管相连通，每个固定杆上均滑动连接有插销，每个折板本体上均开设有插槽，插销的顶端延伸至插槽内，每个滑动架上固定连接有两个固定座，每个固定座上滑动连接有滑动杆，每个折板本体上均固定连接有卡块，每个卡块上均开设有卡槽，每列卡槽内共同设有连接杆，连接杆固定连接在滑动杆的一端，滑动杆的另一端固定连接有圆柱杆，隔板上固定连接有多个弯折杆，圆柱杆与弯折杆相接触。

5、在某些实施例中，所述驱动单元包括两个固定连接在沉淀池上的固定套管，两个所述固定套管上共同滑动连接有活动架，所述活动架上固定连接有固定块，所述沉淀池上固定连接有安装座，所述安装座上固定连接有伺服电机，所述伺服电机的输出端固定连接有螺纹杆，所述固定块螺接在螺纹杆上。

6、在某些实施例中，每个所述插销上均套接有复位弹簧，所述复位弹簧的两端分别与插销以及固定杆固定连接。

7、在某些实施例中，每个所述滑动活塞杆上均套接有挤压弹簧，所述挤压弹簧的两端分别与固定筒以及滑动活塞杆固定连接。

8、在某些实施例中，每个所述滑动杆上均套接有连接弹簧，所述连接弹簧的两端分别与滑动杆以及固定座固定连接。

9、在某些实施例中，每个所述折板本体内均开设有活动槽，所述活动槽内滑动连接有活动板，所述活动板的顶端与折板本体相接触，每个所述活动槽内均设有伸缩弹簧，所述伸缩弹簧的两端分别与折板本体以及活动板相接触。

10、在某些实施例中，所述活动板的材质为橡胶。

11、在某些实施例中，所述沉淀池上固定连接有两个安装块，所述螺纹杆转动连接在两个安装块上。

12、在某些实施例中，两个所述安装块上共同固定连接有防护板，所述防护板的材质为塑料。

13、本发明与现有技术相比，其显著优点是：

14、其一：本发明通过固定单元的设置，换上待更换的折板本体后，启动伺服电机带动螺纹杆反向转动，螺纹杆转动带动滑动架进行复位，当滑动活塞杆与隔板接触时，使得滑动活塞杆进入固定筒内，将固定筒内的油液挤入通道槽内，使得油液带动插销进入插槽内，同时弯折杆带动圆柱杆和连接杆移动，使得连接杆进入卡槽，实现了对折板本体进行双重固定，提高了对折板本体的固定效果；

15、其二：本发明通过驱动单元的设置，伺服电机带动螺纹杆转动，螺纹杆转动带动固定块、活动架和滑动架向上移动，滑动架移动带动固定杆和折板本体移动，直至折板本体移出沉淀池，实现了对折板本体进行升降，从而便于安装折板本体；

16、其三：本发明的伸缩弹簧将活动板压在折板本体上，由于活动板是橡胶的，增大了活动板与折板本体的摩擦力，提高了折板本体的稳定性；

17、解决了现有的卡扣连接的方式较为单一，容易发生松动，稳定性差的问题。

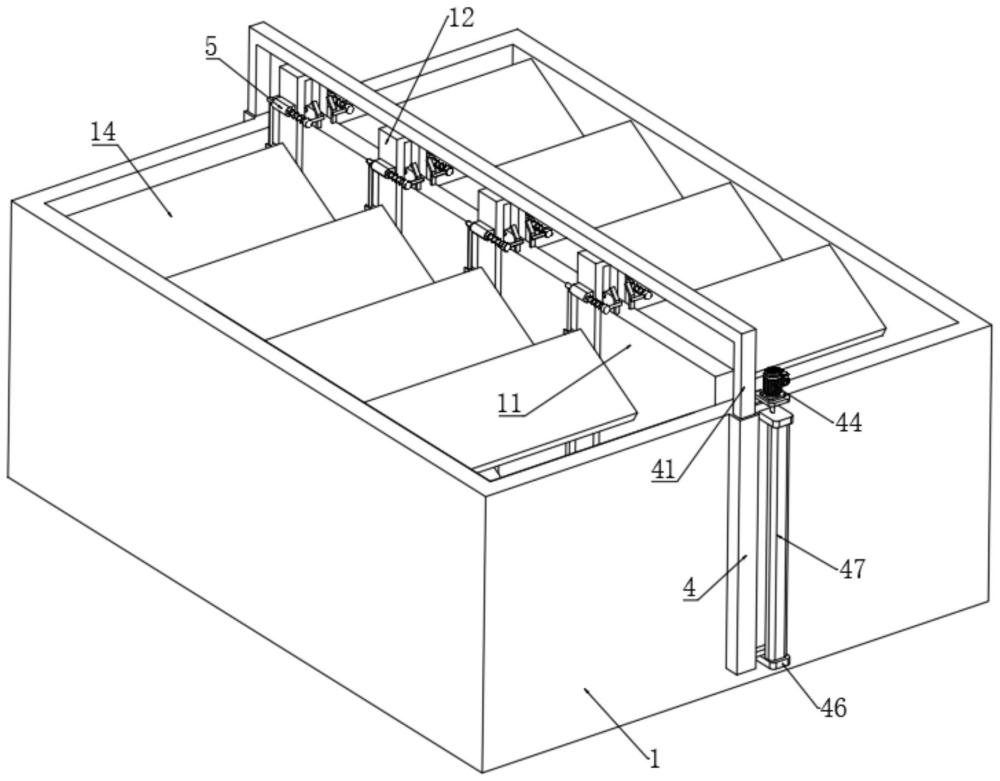

1.一种大型净水厂絮凝平流沉淀池折板安装施工装置，包括沉淀池（1），其特征在于：所述沉淀池（1）的内壁固定连接有隔板（11），隔板（11）上滑动连接有多个滑动架（12），还包括：

2.根据权利要求1所述的一种大型净水厂絮凝平流沉淀池折板安装施工装置，其特征在于：所述驱动单元包括两个固定连接在沉淀池（1）上的固定套管（4），两个所述固定套管（4）上共同滑动连接有活动架（41），所述活动架（41）上固定连接有固定块（42），所述沉淀池（1）上固定连接有安装座（43），所述安装座（43）上固定连接有伺服电机（44），所述伺服电机（44）的输出端固定连接有螺纹杆（45），所述固定块（42）螺接在螺纹杆（45）上。

3.根据权利要求2所述的一种大型净水厂絮凝平流沉淀池折板安装施工装置，其特征在于：每个所述插销（21）上均套接有复位弹簧（22），所述复位弹簧（22）的两端分别与插销（21）以及固定杆（13）固定连接。

4.根据权利要求2所述的一种大型净水厂絮凝平流沉淀池折板安装施工装置，其特征在于：每个所述滑动活塞杆（16）上均套接有挤压弹簧（17），所述挤压弹簧（17）的两端分别与固定筒（15）以及滑动活塞杆（16）固定连接。

5.根据权利要求2所述的一种大型净水厂絮凝平流沉淀池折板安装施工装置，其特征在于：每个所述滑动杆（51）上均套接有连接弹簧（54），所述连接弹簧（54）的两端分别与滑动杆（51）以及固定座（5）固定连接。

6.根据权利要求2所述的一种大型净水厂絮凝平流沉淀池折板安装施工装置，其特征在于：每个所述折板本体（14）内均开设有活动槽（3），所述活动槽（3）内滑动连接有活动板（31），所述活动板（31）的顶端与折板本体（14）相接触，每个所述活动槽（3）内均设有伸缩弹簧（32），所述伸缩弹簧（32）的两端分别与折板本体（14）以及活动板（31）相接触。

7.根据权利要求6所述的一种大型净水厂絮凝平流沉淀池折板安装施工装置，其特征在于：所述活动板（31）的材质为橡胶。

8.根据权利要求6所述的一种大型净水厂絮凝平流沉淀池折板安装施工装置，其特征在于：所述沉淀池（1）上固定连接有两个安装块（46），所述螺纹杆（45）转动连接在两个安装块（46）上。

9.根据权利要求8所述的一种大型净水厂絮凝平流沉淀池折板安装施工装置，其特征在于：两个所述安装块（46）上共同固定连接有防护板（47），所述防护板（47）的材质为塑料。
