一种河道与黑臭水体生物净化装置的制作方法

本技术涉及水体净化装置，具体涉及一种河道与黑臭水体生物净化装置。

背景技术：

1、随着生态文明的发展，生活水平的提高，人们对居住环境的要求也越来越高。其中地表水环境质量被人们密切关注，然而黑臭水体由于污染物浓度高、治理难度大、技术要求高，目前在很多城市和农村仍然存在。

2、公开号为cn212640073u的中国专利公开了一种悬浮式生物反应器，其反应槽采用流化床填料，由于流化床填料的流化特性，导致其容易在水流下游方向堆积，难以均匀分布在反应槽内，严重影响生物反应效果。同时，为了给流化床填料保留足够的流化空间，需要空置60％～90％的空间，填料填充量一般只有10％～40％，因而附着的微生物量较少，净化效果也较低。

技术实现思路

1、本实用新型的目的是解决现有技术中存在水体生物净化装置净化效果差的不足之处，而提供一种河道与黑臭水体生物净化装置。

2、为实现上述目的，本实用新型提供的技术解决方案如下：

3、一种河道与黑臭水体生物净化装置，其特殊之处在于：包括设置在水体中的安装框架、设置在安装框架外周的防护网、设置在安装框架中的生物填料以及连接安装框架的固定组件和导流组件；所述防护网设置为多孔状防护网；所述安装框架内部设置生物反应区，生物填料用于附着微生物，设置在生物反应区内；所述固定组件用于将安装框架与水体底部和/或固定平台连接；所述导流组件包括分别设置在安装框架靠近水体上游的一侧或两侧的扩展导流板，所述扩展导流板与安装框架的宽夹角为钝角，所述安装框架的宽垂直于水流方向。

4、进一步地，还包括推流组件，所述推流组件包括设置在安装框架靠近水体上游一侧的气泡发生器及斜板；

5、所述斜板的上端连接安装框架的上端，下端远离安装框架；

6、所述气泡发生器的输出端设置于斜板的下端，且位于斜板靠近安装框架的一侧，用于产生气泡，带动水体沿斜板朝向安装框架的方向流动。

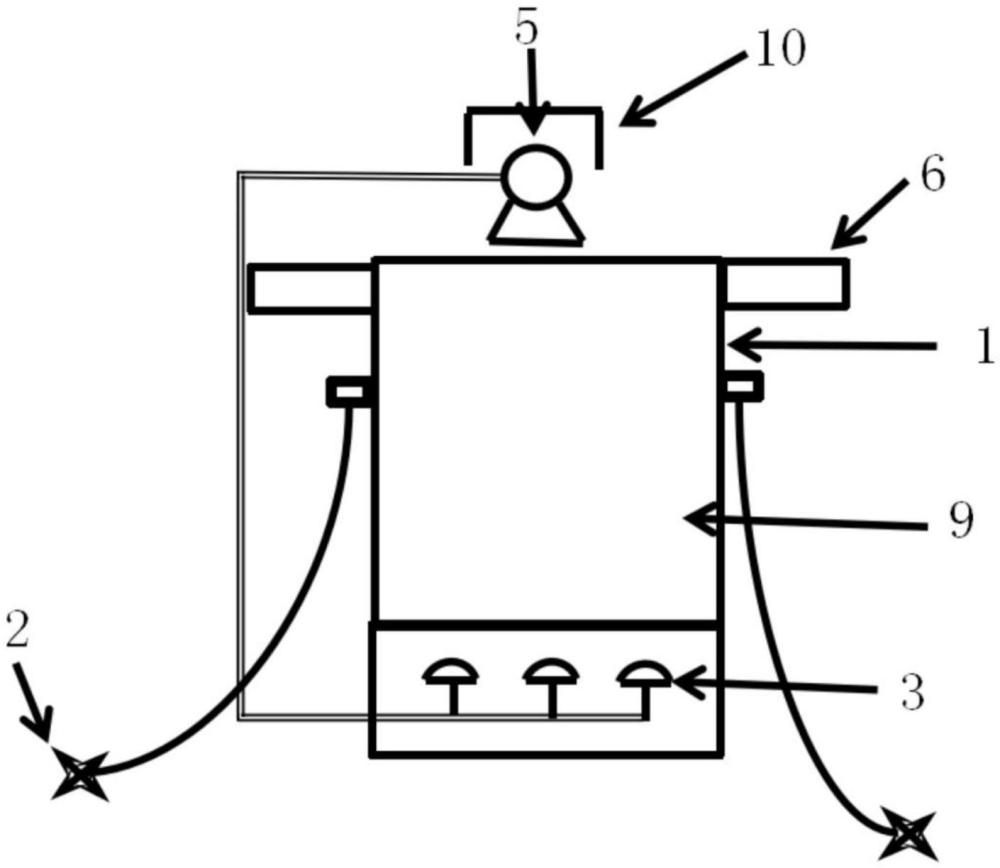

7、进一步地，还包括曝气系统和漂浮组件，曝气系统包括设置在安装框架顶部的鼓风机以及连通鼓风机第一出口的曝气装置；

8、所述漂浮组件与安装框架连接，用于使安装框架浮在水体上部，以保证鼓风机在水面上；

9、所述安装框架包括上部空间和下部空间，曝气装置设置在下部空间，所述生物反应区位于上部空间，生物填料充满生物反应区；

10、所述鼓风机的第二出口连通气泡发生器的输入端。

11、进一步地，还包括连接所述鼓风机的电源组件，电源组件设置为太阳能板、小型风力发电装置或连接电网供电，鼓风机设置为回环式风机、旋涡风机或罗茨风机；

12、所述鼓风机上设置有防护罩；

13、所述曝气装置设置为曝气器或曝气管；

14、所述漂浮组件设置为浮板或浮筒。

15、进一步地，所述防护网的孔径为5～20mm；

16、所述扩展导流板的宽度为安装框架宽度的5％～100％；

17、所述扩展导流板与安装框架的宽夹角为110°～155°；

18、所述斜板与水平面的夹角为20°～75°。

19、进一步地，所述扩展导流板与安装框架的宽的夹角为135°，宽度为安装框架宽度的50％；

20、所述防护网的孔径为14mm；

21、所述斜板与水平面的夹角为45°。

22、进一步地，所述生物填料包括陶粒、颗粒活性炭、立体弹性填料、纤维束填料、pva凝胶中的一种或多种组合；

23、所述固定组件设置为固定锚和/或固定杆。

24、进一步地，还包括推流组件，所述推流组件包括设置在安装框架上游或下游的潜水推进器。

25、本实用新型的有益效果：

26、1.本实用新型同时具有生物净化、导流功能，导流组件增加进入生物反应区的水量，对河道和黑臭水体净化效果较好，提高被净化水体的整体比例，增加河道与黑臭水体生物净化装置的处理能力，大幅提高了河道的整体净化效率，处理效果远高于现有生态治理技术、常规净化设备或微生物技术等治理技术。同时，可以相应减少净化装置的设置数量和投资成本。

27、2.本实用新型设置生物填料，用于将高效微生物吸附固定在生物填料上，避免常规投菌技术中存在的微生物随水流失，使得高效微生物长期稳定发挥作用。进一步地将生物填料设置充满生物反应区，有效提高河道与黑臭水体生物净化装置的生物量，进而提高水体净化效果。

28、3.本实用新型设置的推流组件，当其位于水流过慢的水体中，推流组件可加速水体的流动，促进了未净化的水体快速流过净化装置，从而提高水体的整体净化效率。进一步地，推流组件采用气泡推流的方式，增强了水体与空气的氧气交换，可提高水体的溶解氧(do)浓度，加强水体自身净化能力。

29、4.本实用新型集推流、导流、生物净化等多种功能于一身，河水净化效率非常高，可以根据需求选择是否设置曝气系统等，也可以将多个河道与黑臭水体生物净化装置灵活组合使用，适用于不同工艺，实现高效净化水体。

1.一种河道与黑臭水体生物净化装置，其特征在于：

2.根据权利要求1所述一种河道与黑臭水体生物净化装置，其特征在于：

3.根据权利要求2所述一种河道与黑臭水体生物净化装置，其特征在于：

4.根据权利要求3所述一种河道与黑臭水体生物净化装置，其特征在于：

5.根据权利要求2所述一种河道与黑臭水体生物净化装置，其特征在于：

6.根据权利要求5所述一种河道与黑臭水体生物净化装置，其特征在于：

7.根据权利要求1-6任一所述一种河道与黑臭水体生物净化装置，其特征在于：

8.根据权利要求1所述一种河道与黑臭水体生物净化装置，其特征在于：
