一种垃圾焚烧发电厂污水回收处理装置的制作方法
本发明涉及污水处理领域，尤其涉及一种垃圾焚烧发电厂污水回收处理装置。
背景技术：
1、随着城市生活垃圾焚烧处理技术的发展，垃圾焚烧厂在运行过程中会产生一定量的渗滤液等污水，该类污水通常具有有机物浓度高、氨氮含量高、成分复杂以及可生化性较差等特点，若直接排放会对环境造成较大影响；因此，目前垃圾焚烧厂污水通常需要经过生化处理、膜过滤等工艺进行净化处理。其中，浸没式膜生物反应器（mbr）由于具有处理效率高、出水水质稳定以及占地面积小等优点，被广泛应用于垃圾焚烧厂污水处理领域。
2、现有浸没式mbr污水处理装置通常包括生化处理池、设置于生化处理池内的膜组件以及设置于膜组件下方的曝气装置，通过曝气装置产生气泡，一方面为微生物提供氧气，另一方面利用气泡上升过程中产生的水流扰动对膜组件表面进行冲刷，以降低污泥颗粒在膜组件表面的附着。
3、然而，现有浸没式mbr装置中膜组件和曝气装置通常采用固定结构，存在曝气气流分布不均、膜组件不同区域冲刷效果差异较大以及易产生膜污染的问题，导致设备运行稳定性和污水处理效率受到影响。
技术实现思路
1、为了克服背景技术中的缺点，本发明提供一种能够提高曝气气流与膜组件接触范围、增强膜组件表面冲刷效果、降低膜污染程度的垃圾焚烧发电厂污水回收处理装置。
2、一种垃圾焚烧发电厂污水回收处理装置，包括有反应池，所述反应池一侧设置有抽吸泵，所述抽吸泵的出水口处设置有出水管，所述反应池内部固定连接有支撑架，所述支撑架上设置有过滤机构，所述过滤机构包括有过滤杂质的膜组件，所述过滤机构与所述抽吸泵的进水口连接，所述反应池内底部设置有曝气机构，所述曝气机构用于供氧以及利用气泡擦洗所述膜组件。
3、在本发明一个较佳实施例中，所述过滤机构包括有若干直角导向块，所述直角导向块固定连接于所述支撑架上部，两个所述直角导向块为一组，每组的两个所述直角导向块之间滑动式连接有上支撑框，所述支撑架下部固定连接有若干个下支撑框，所述下支撑框位于所述上支撑框正下方，所述上支撑框与所述下支撑框之间安装有膜组件，所述膜组件上部设置有集水管，若干个所述集水管之间固定连接，若干个所述集水管内部之间通过集中管连通，所述集中管与所述抽吸泵的进水口之间连接有进水软管，所述反应池一侧设置有液压杆，所述液压杆的输出轴与所述集水管连接。
4、在本发明一个较佳实施例中，所述曝气机构包括有若干个滑轨，所述滑轨固定连接于所述反应池上部，所述滑轨上滑动式设置有移动轮，所述移动轮一侧固定连接有下拉杆，同侧的两个所述下拉杆之间固定连接有连杆，四个所述下拉杆下端之间固定连接有曝气管，所述反应池内底部一侧固定连接有分流管，所述分流管一端穿过所述反应池侧壁，所述分流管与所述曝气管之间连接有伸缩软管，所述分流管与所述曝气管内部通过所述伸缩软管连通，所述反应池外侧设置有鼓风机，所述鼓风机与所述分流管一端连接。
5、在本发明一个较佳实施例中，还包括有往复移动机构，所述往复移动机构设置于所述反应池内底部，所述往复移动机构用于驱动所述曝气管往复移动，所述往复移动机构包括有支管，所述支管固定连接于所述反应池内底部，所述支管一端固定连接有收束管，所述反应池内底部固定连接有密闭罐，所述支管与所述密闭罐之间通过所述收束管连通，所述密闭罐内转动式连接有叶轮，所述叶轮的转轴穿过所述密闭罐一侧，所述叶轮的转轴穿出的一端上固定连接有曲杆，所述反应池内底部固定连接有固定座，所述固定座上转动式连接有摆动导向杆，所述摆动导向杆上开有第一直槽，所述曲杆一端位于所述摆动导向杆上的第一直槽内，所述摆动导向杆上部固定连接有驱动导向杆，所述驱动导向杆上开有第二直槽，所述摆动导向杆和所述驱动导向杆上均开有泄槽，所述曝气管上固定连接有固定杆，所述固定杆一端位于所述驱动导向杆上的第二直槽内。
6、在本发明一个较佳实施例中，还包括有导气管，所述导气管固定连接于所述反应池内底部，所述导气管一端与所述密闭罐连通，所述曝气管一侧固定连接有直管，所述直管与所述曝气管内部连通，所述导气管与所述直管之间连接有连接软管。
7、在本发明一个较佳实施例中，还包括有若干个出气软管，所述出气软管设置于所述曝气管下表面，所述出气软管与所述曝气管内部连通，若干个所述出气软管呈交错设置，所述反应池内底部转动式连接有若干个转动套环，所述出气软管穿过所述转动套环。
8、与现有技术相比，本发明具有以下优点：1、上支撑框往复水平移动，这样便使得安装于上支撑框和下支撑框之间的膜组件会左右倾斜一定角度，使得气泡与膜组件表面接触的夹角改变，这样更有利于从下而上的气泡气流的冲刷，使得气泡更易与膜组件上部接触，对膜组件的去污效果更强，且更全面。
9、2、曝气管通过下拉杆和移动轮连接，使得曝气管往复移动的阻力更小，曝气管往复水平移动可以使得从曝气管喷出的气泡气流覆盖面更广，并且可以改变气泡气流的轨迹，配合往复倾斜的膜组件，可以进一步提高对膜组件的清污效果。

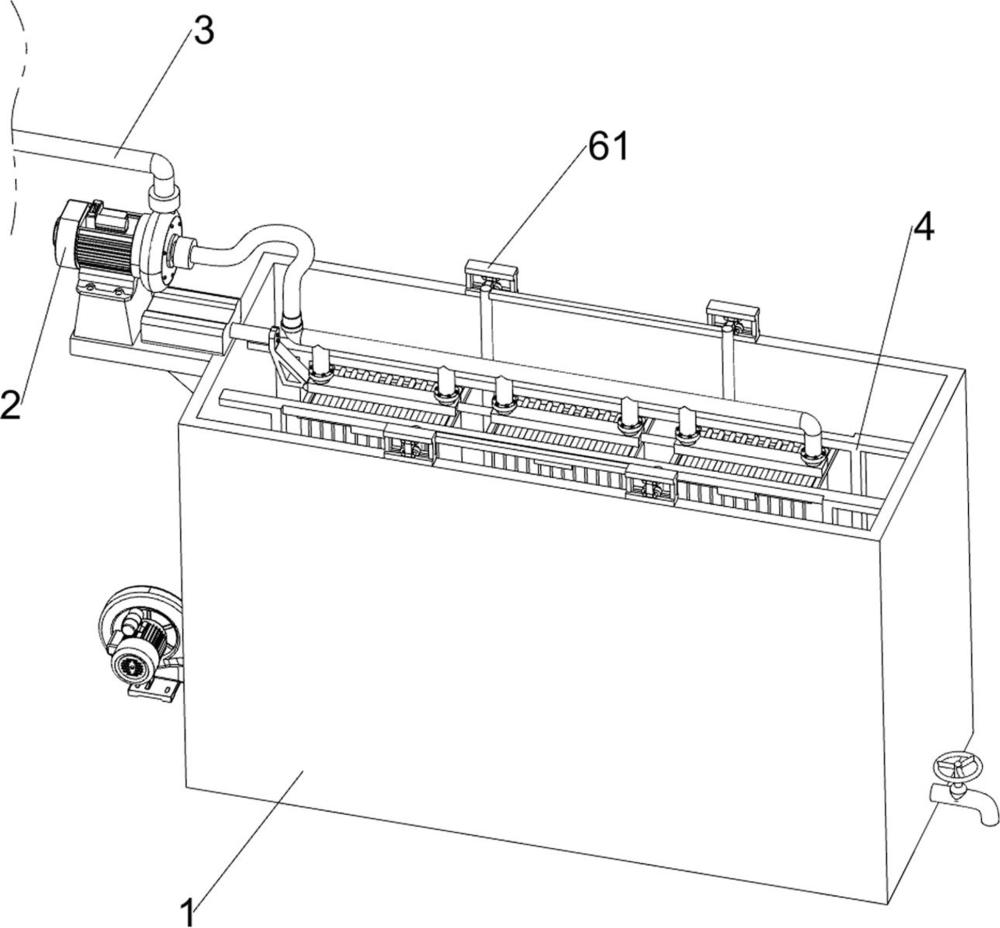

1.一种垃圾焚烧发电厂污水回收处理装置，其特征是：包括有反应池（1），所述反应池（1）一侧设置有抽吸泵（2），所述抽吸泵（2）的出水口处设置有出水管（3），所述反应池（1）内部固定连接有支撑架（4），所述支撑架（4）上设置有过滤机构，所述过滤机构包括有过滤杂质的膜组件（55），所述过滤机构与所述抽吸泵（2）的进水口连接，所述反应池（1）内底部设置有曝气机构，所述曝气机构用于供氧以及利用气泡擦洗所述膜组件（55）。
2.根据权利要求1所述的一种垃圾焚烧发电厂污水回收处理装置，其特征是：所述过滤机构包括有若干直角导向块（51），所述直角导向块（51）固定连接于所述支撑架（4）上部，两个所述直角导向块（51）为一组，每组的两个所述直角导向块（51）之间滑动式连接有上支撑框（52），所述支撑架（4）下部固定连接有若干个下支撑框（53），所述下支撑框（53）位于所述上支撑框（52）正下方，所述上支撑框（52）与所述下支撑框（53）之间安装有膜组件（55），所述膜组件（55）上部设置有集水管（56），若干个所述集水管（56）之间固定连接，若干个所述集水管（56）内部之间通过集中管（57）连通，所述集中管（57）与所述抽吸泵（2）的进水口之间连接有进水软管（58），所述反应池（1）一侧设置有液压杆（59），所述液压杆（59）的输出轴与所述集水管（56）连接。
3.根据权利要求2所述的一种垃圾焚烧发电厂污水回收处理装置，其特征是：所述曝气机构包括有若干个滑轨（61），所述滑轨（61）固定连接于所述反应池（1）上部，所述滑轨（61）上滑动式设置有移动轮（62），所述移动轮（62）一侧固定连接有下拉杆（63），同侧的两个所述下拉杆（63）之间固定连接有连杆（6301），四个所述下拉杆（63）下端之间固定连接有曝气管（64），所述反应池（1）内底部一侧固定连接有分流管（65），所述分流管（65）一端穿过所述反应池（1）侧壁，所述分流管（65）与所述曝气管（64）之间连接有伸缩软管（66），所述分流管（65）与所述曝气管（64）内部通过所述伸缩软管（66）连通，所述反应池（1）外侧设置有鼓风机（67），所述鼓风机（67）与所述分流管（65）一端连接。
4.根据权利要求3所述的一种垃圾焚烧发电厂污水回收处理装置，其特征是：还包括有往复移动机构，所述往复移动机构设置于所述反应池（1）内底部，所述往复移动机构用于驱动所述曝气管（64）往复移动，所述往复移动机构包括有支管（71），所述支管（71）固定连接于所述反应池（1）内底部，所述支管（71）一端固定连接有收束管（72），所述反应池（1）内底部固定连接有密闭罐（73），所述支管（71）与所述密闭罐（73）之间通过所述收束管（72）连通，所述密闭罐（73）内转动式连接有叶轮（74），所述叶轮（74）的转轴穿过所述密闭罐（73）一侧，所述叶轮（74）的转轴穿出的一端上固定连接有曲杆（75），所述反应池（1）内底部固定连接有固定座（76），所述固定座（76）上转动式连接有摆动导向杆（77），所述摆动导向杆（77）上开有第一直槽，所述曲杆（75）一端位于所述摆动导向杆（77）上的第一直槽内，所述摆动导向杆（77）上部固定连接有驱动导向杆（78），所述驱动导向杆（78）上开有第二直槽，所述曝气管（64）上固定连接有固定杆（79），所述固定杆（79）一端位于所述驱动导向杆（78）上的第二直槽内。
5.根据权利要求4所述的一种垃圾焚烧发电厂污水回收处理装置，其特征是：所述摆动导向杆（77）和所述驱动导向杆（78）上均开有泄槽。
6.根据权利要求4所述的一种垃圾焚烧发电厂污水回收处理装置，其特征是：还包括有导气管（81），所述导气管（81）固定连接于所述反应池（1）内底部，所述导气管（81）一端与所述密闭罐（73）连通，所述曝气管（64）一侧固定连接有直管（82），所述直管（82）与所述曝气管（64）内部连通，所述导气管（81）与所述直管（82）之间连接有连接软管（83）。
7.根据权利要求3所述的一种垃圾焚烧发电厂污水回收处理装置，其特征是：还包括有若干个出气软管（91），所述出气软管（91）设置于所述曝气管（64）下表面，所述出气软管（91）与所述曝气管（64）内部连通，若干个所述出气软管（91）呈交错设置，所述反应池（1）内底部转动式连接有若干个转动套环（92），所述出气软管（91）穿过所述转动套环（92）。
