一种铝条化抛废水处理回收设备的制作方法
本技术涉及铝条加工，更具体地说，它涉及一种铝条化抛废水处理回收设备。
背景技术：
1、铝条加工时，清洗、酸碱处理等环节均会产生大量废水，废水中含有重金属与有机物，需要处理后才能排放。
2、常规处理工艺中，经过化学反应后的废水实现了金属以及有机物的凝结，需要进入沉淀池中沉淀以实现固液分离，而沉淀通常需要较长的时间且沉淀池体积较大，使得沉淀工序的效益较低。
技术实现思路
1、针对现有技术存在的不足，本实用新型的目的在于提供一种效率更高的铝条化抛废水处理回收设备。
2、为实现上述目的，本实用新型提供了如下技术方案：
3、一种铝条化抛废水处理回收设备，包括反应容器，所述反应容器包括反应罐二，所述反应罐二呈倾斜方向设置，所述反应罐二内设置有反应罐一，所述反应罐二朝上的一端设置有进液口，所述进液口延伸进反应罐一内，所述反应罐二侧壁的上半部分设置为滤筒，所述反应罐二外侧包设有集液筒，所述集液筒上连通有排液口，所述反应罐二的顶端连通有排料口，所述排料口的另一端连通有收集腔，所述收集腔内活动安装有集料箱。
4、本实用新型进一步设置为：所述反应罐二朝下的一端上安装有电机，所述电机的输出轴与反应罐一相连，所述反应罐一与进液口转动连接，所述反应罐一内设置有搅拌叶轮一，所述搅拌叶轮一为螺旋叶轮，所述搅拌叶轮一将物料向上推动，所述反应罐一靠近电机的一侧端面上开设有若干通流孔，所述通流孔连通反应罐一与反应罐二。
5、本实用新型进一步设置为：所述反应罐二的滤筒部分为过滤区间，所述反应罐二的下半部分为反应区间，所述反应罐一的外壁上设置有搅拌叶轮二与挤出叶轮，所述搅拌叶轮二与挤出叶轮均为螺旋叶轮，所述搅拌叶轮二与挤出叶轮的外圆均与反应罐二的内壁相贴合，所述搅拌叶轮二与挤出叶轮均将物料向上推动，所述搅拌叶轮二设置在反应区间内，所述挤出叶轮设置在过滤区间内。
6、本实用新型进一步设置为：所述挤出叶轮为变螺距结构，所述挤出叶轮靠近排料口的部分螺距减小。
7、本实用新型进一步设置为：所述反应罐二的上方端面内设置有限位环，所述反应罐二的下方端面内均匀设置有若干限位端柱，所述反应罐一与限位环以及限位端柱均转动相接。
8、本实用新型的优点是：
9、1、沿倾斜方向设置有反应罐一与反应罐二，两个反应罐内对应设置有搅拌叶轮一与搅拌叶轮二，搅拌叶轮一与搅拌叶轮二均将物料向上推动，使得物料在移动过程中被充分翻拌接触，保证了反应物的凝絮率；
10、2、将反应罐二的上半部分设置为滤筒结构，过滤区间内设置有变螺距的挤出叶轮，挤出叶轮在靠近排料口一侧螺距小，能够将物料中的液体通过滤筒挤出、并通过集液筒收集，物料中的固体物被挤出叶轮挤压结团后从排料口处排除被收集，从而在凝絮反应的同时实现了固液分离，取代了大体积的沉淀池，提高了废水处理效率。

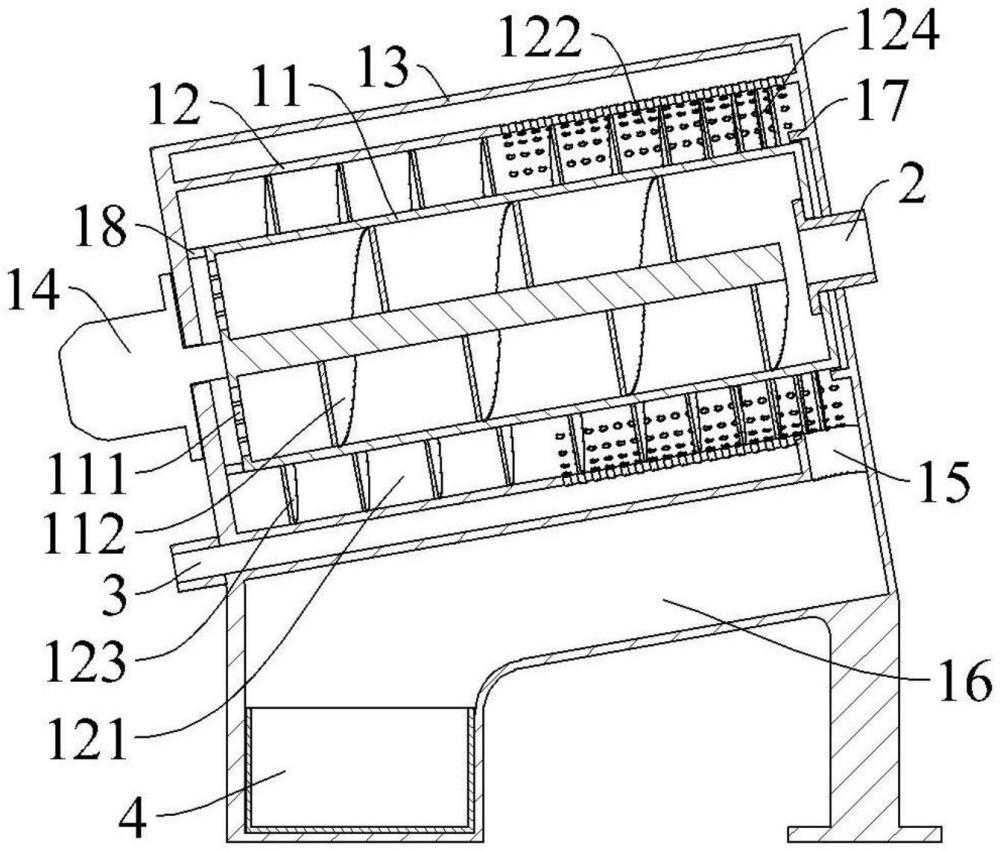

1.一种铝条化抛废水处理回收设备，包括反应容器(1)，其特征在于：所述反应容器(1)包括反应罐二(12)，所述反应罐二(12)呈倾斜方向设置，所述反应罐二(12)内设置有反应罐一(11)，所述反应罐二(12)朝上的一端设置有进液口(2)，所述进液口(2)延伸进反应罐一(11)内，所述反应罐二(12)侧壁的上半部分设置为滤筒，所述反应罐二(12)外侧包设有集液筒(13)，所述集液筒(13)上连通有排液口(3)，所述反应罐二(12)的顶端连通有排料口(15)，所述排料口(15)的另一端连通有收集腔(16)，所述收集腔(16)内活动安装有集料箱(4)。
2.根据权利要求1所述的一种铝条化抛废水处理回收设备，其特征在于：所述反应罐二(12)朝下的一端上安装有电机(14)，所述电机(14)的输出轴与反应罐一(11)相连，所述反应罐一(11)与进液口(2)转动连接，所述反应罐一(11)内设置有搅拌叶轮一(112)，所述搅拌叶轮一(112)为螺旋叶轮，所述搅拌叶轮一(112)将物料向上推动，所述反应罐一(11)靠近电机(14)的一侧端面上开设有若干通流孔(111)，所述通流孔(111)连通反应罐一(11)与反应罐二(12)。
3.根据权利要求2所述的一种铝条化抛废水处理回收设备，其特征在于：所述反应罐二(12)的滤筒部分为过滤区间(122)，所述反应罐二(12)的下半部分为反应区间(121)，所述反应罐一(11)的外壁上设置有搅拌叶轮二(123)与挤出叶轮(124)，所述搅拌叶轮二(123)与挤出叶轮(124)均为螺旋叶轮，所述搅拌叶轮二(123)与挤出叶轮(124)的外圆均与反应罐二(12)的内壁相贴合，所述搅拌叶轮二(123)与挤出叶轮(124)均将物料向上推动，所述搅拌叶轮二(123)设置在反应区间(121)内，所述挤出叶轮(124)设置在过滤区间(122)内。
4.根据权利要求3所述的一种铝条化抛废水处理回收设备，其特征在于：所述挤出叶轮(124)为变螺距结构，所述挤出叶轮(124)靠近排料口(15)的部分螺距减小。
5.根据权利要求4所述的一种铝条化抛废水处理回收设备，其特征在于：所述反应罐二(12)的上方端面内设置有限位环(17)，所述反应罐二(12)的下方端面内均匀设置有若干限位端柱(18)，所述反应罐一(11)与限位环(17)以及限位端柱(18)均转动相接。
