一种储备林枯枝落叶收集粉碎设备的制作方法

本技术属于枯枝落叶收集粉碎设备，具体是一种储备林枯枝落叶收集粉碎设备。

背景技术：

1、储备林作为以生态保护、木材储备、碳汇固碳为核心功能的人工林地，其枯枝落叶的年度产量巨大，储备林内枯枝落叶长期堆积，会形成厚厚的可燃物层，一旦遇火源极易引发森林火灾，且火势蔓延速度快、扑救难度大。传统人工清理方式效率低，难以满足大面积储备林的防火需求，急需机械化设备实现快速收集处理，枯枝落叶中含有丰富的有机质，是林地土壤肥力的重要来源。但未经处理的大块枯枝落叶分解速度慢，且易滋生病虫害，需通过粉碎还田加速分解，同时杀灭部分病原微生物，提升林地生态健康水平。

2、同时申请号为cn202320917984.4的一种园林枯枝落叶处理设备，包括敞口箱、导料斗、清扫机构、粉碎机构、弧形挡板和收集盒，所述导料斗连通至所述敞口箱的敞口上，所述导料斗上可转动的连接用于将枯枝落叶帚向所述导料斗上的所述清扫机构，所述清扫机构连接输出轴，所述敞口箱上连接用于对枯枝落叶进行粉碎的所述粉碎机构，所述粉碎机构连接所述输出轴，所述弧形挡板固定连接至所述敞口箱的内部上端，所述收集盒可滑动的插接至所述敞口箱上，所述收集盒位于所述粉碎机构的下方。

3、然而在实施相关技术中发现上述存在以下问题：但其缺乏前置除杂环节，难以应对储备林地表混合的大块石粒、硬质杂质，直接导致后续核心部件损坏率高，未经除杂的物料进入粉碎腔后，石粒、砾石与高速运转的锤片、刀片发生刚性碰撞，导致部件崩裂、卷边，导致设备停机，严重影响连续作业效率。

4、为此，我们提出一种储备林枯枝落叶收集粉碎设备。

技术实现思路

1、为解决上述背景技术中提出的问题，本实用新型提供了一种储备林枯枝落叶收集粉碎设备，具有可以排出大块石粒，避免后续核心装置的物理损伤，同时可以将储存的枯枝落叶压缩成体积更小、密度更高的材料块，降低运输成本与仓储成本的优点。

2、为实现上述目的，本实用新型提供如下技术方案：一种储备林枯枝落叶收集粉碎设备，包括收集箱，所述收集箱的外表面固定连接有传送带，所述收集箱的外表面固定连接有风机，所述风机的输出端固定连接有位于收集箱内的出风嘴，所述收集箱内固定连接有位于传送带下方的排出口，所述排出口的外表面固定连接有引导斜板，所述收集箱的下表面固定连接有粉碎箱，所述粉碎箱的外表面固定连接有电机，所述电机的输出端固定连接有粉碎滚筒，所述粉碎箱的内表面固定连接有引流板，所述粉碎箱的下表面固定连接有储存箱；液压缸，所述液压缸的输出端固定连接有伸缩杆，所述伸缩杆的另一端固定连接有挤压板。

3、优选地，所述传送带的两侧固定连接有挡板，所述挡板与收集箱固定连接。

4、优选地，所述收集箱内设置有下沉槽，所述出风嘴位于下沉槽内。

5、优选地，所述液压缸的外表面固定连接有安装座。

6、优选地，所述储存箱上设置有开孔，所述开孔与伸缩杆活动连接。

7、优选地，所述储存箱的内顶面设置有滑槽，所述挤压板的上表面固定连接有滑块。

8、优选地，所述滑块与滑槽滑动连接，所述挤压板包括竖直板与横板。

9、优选地，所述储存箱上转动连接有出料门，所述出料门的外表面固定连接有门锁把手。

10、与现有技术相比，本实用新型的有益效果如下：

11、1、本实用新型通过收集箱、传送带、风机、出风嘴、排出口与引导斜板的配合，通过气流排出大块石粒，有效降低石块进入粉碎腔的概率，减少人工清理和停机时间，不干扰后续粉碎流程，防止大块石粒对后续装置造成损坏，避免后续核心装置的物理损伤，延长设备寿命，提升枯枝落叶粉碎质量。

12、2、本实用新型通过储存箱、液压缸、伸缩杆与挤压板的配合，可以将储存的枯枝落叶压缩、成型，形成体积更小、密度更高的材料块，体积减小后同等重量的材料占用空间减少，运输成本与仓储规模随之下降，紧实的块状物比松散料更稳定，减少散料飞散与堆垛崩塌风险，提升堆放稳定性与安全性。

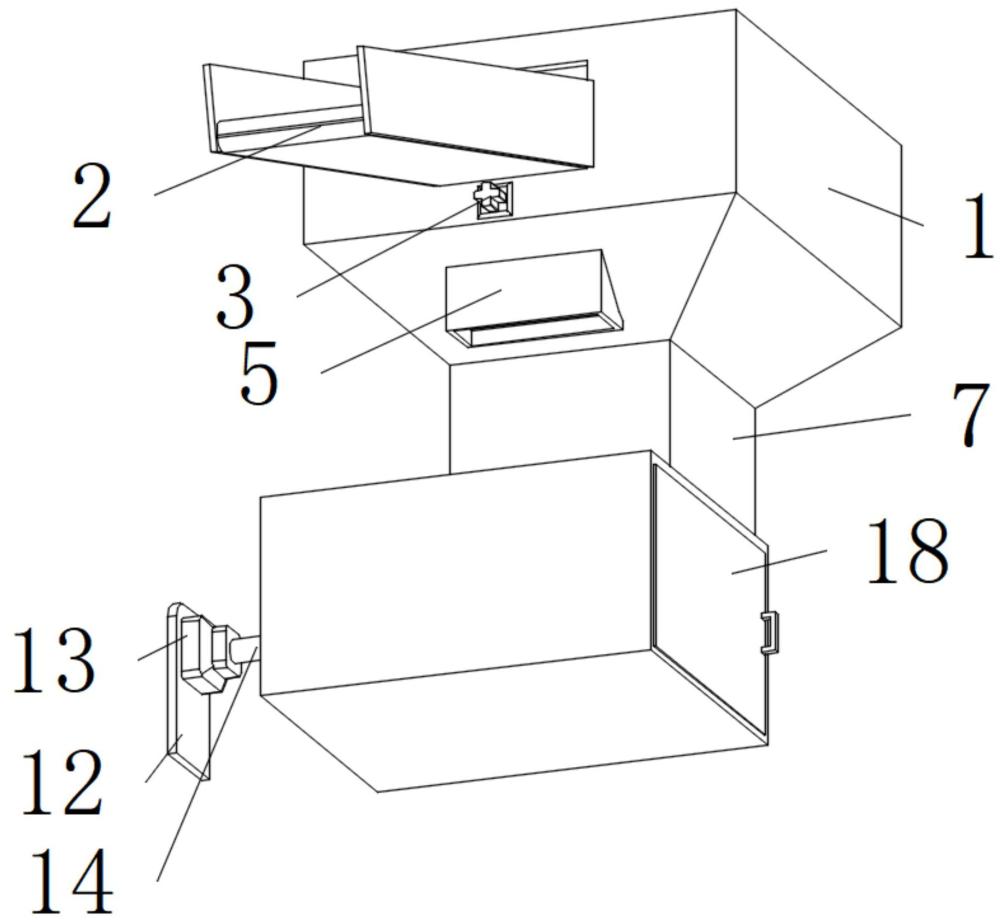

1.一种储备林枯枝落叶收集粉碎设备，包括收集箱（1），其特征在于：所述收集箱（1）的外表面固定连接有传送带（2），所述收集箱（1）的外表面固定连接有风机（3），所述风机（3）的输出端固定连接有位于收集箱（1）内的出风嘴（4），所述收集箱（1）内固定连接有位于传送带（2）下方的排出口（5），所述排出口（5）的外表面固定连接有引导斜板（6），所述收集箱（1）的下表面固定连接有粉碎箱（7），所述粉碎箱（7）的外表面固定连接有电机（8），所述电机（8）的输出端固定连接有粉碎滚筒（9），所述粉碎箱（7）的内表面固定连接有引流板（10），所述粉碎箱（7）的下表面固定连接有储存箱（11）；

2.根据权利要求1所述的一种储备林枯枝落叶收集粉碎设备，其特征在于：所述传送带（2）的两侧固定连接有挡板，所述挡板与收集箱（1）固定连接。

3.根据权利要求1所述的一种储备林枯枝落叶收集粉碎设备，其特征在于：所述收集箱（1）内设置有下沉槽，所述出风嘴（4）位于下沉槽内。

4.根据权利要求1所述的一种储备林枯枝落叶收集粉碎设备，其特征在于：所述液压缸（13）的外表面固定连接有安装座（12）。

5.根据权利要求1所述的一种储备林枯枝落叶收集粉碎设备，其特征在于：所述储存箱（11）上设置有开孔，所述开孔与伸缩杆（14）活动连接。

6.根据权利要求1所述的一种储备林枯枝落叶收集粉碎设备，其特征在于：所述储存箱（11）的内顶面设置有滑槽（17），所述挤压板（15）的上表面固定连接有滑块（16）。

7.根据权利要求6所述的一种储备林枯枝落叶收集粉碎设备，其特征在于：所述滑块（16）与滑槽（17）滑动连接，所述挤压板（15）包括竖直板与横板。

8.根据权利要求1所述的一种储备林枯枝落叶收集粉碎设备，其特征在于：所述储存箱（11）上转动连接有出料门（18），所述出料门（18）的外表面固定连接有门锁把手。
