一种酸洗线表面吹扫装置的制作方法

本技术涉及酸洗线领域，特别是涉及一种酸洗线表面吹扫装置。

背景技术：

1、酸洗线是钢铁冶金领域清除带钢表面氧化铁皮的工艺流程，通过机械与化学作用去除热轧卷材表面的氧化皮及污垢，为后续轧制提供清洁带钢。热轧钢带酸洗时，热轧钢带首先进入酸洗槽除去钢带表面的氧化皮，然后进入漂洗槽采用脱盐水清洗钢带表面残留的酸液，最后用吹边装置吹干钢带表面残留的水分，防止钢带发黄和生锈。

2、现有技术可参考公开号为cn220432992u的中国授权实用新型专利，该现有技术具体为一种种酸洗钢带生产用压缩空气双吹扫装置，包括：输气总管、两个输气支管和plc控制柜；其特征在于：在酸洗钢带生产线上设有一号吹扫装置和二号吹扫装置；所述的一号吹扫装置或二号吹扫装置，由上箱体、上部吹气管、上喷嘴、下箱体、下部吹气管和下喷嘴构成；一号吹扫装置的前端设有光电探头；两个吹扫装置分别通过输气支管与输气总管相连通；两个输气支管上分别设有气动蝶阀，两个气动蝶阀分别通过各自适配的电磁换向阀来控制，两个电磁换向阀和光电探头分别通过导线与plc控制柜相连接。该现有技术通过两套吹扫装置同时对酸洗钢带的上、下表面进行吹扫，使钢带表面的水分能快速吹干，提高了吹扫效果，避免了因酸洗钢带表面带水造成的发黄、锈蚀缺陷，酸洗后的钢带表面达到了银白色；同时降低了压缩空气的消耗，省时省力，提高了生产效率。

3、上述现有技术在实际操作中具有如下不足：该现有技术在实际使用中虽然将钢带表面的水分快速吹干，但却在钢带表面留下了水印轮廓，影响钢带表面的美观度，并且在和吹干过程中空气中的灰尘附着在钢带表面，导致仍有部分杂质残留。

技术实现思路

1、为解决上述问题，本实用新型提出了一种酸洗线表面吹扫装置，用以解决上述现有技术中存在的问题。

2、为实现上述目的，本实用新型提供的一种酸洗线表面吹扫装置,包括：外箱，其右侧连接有固定板；

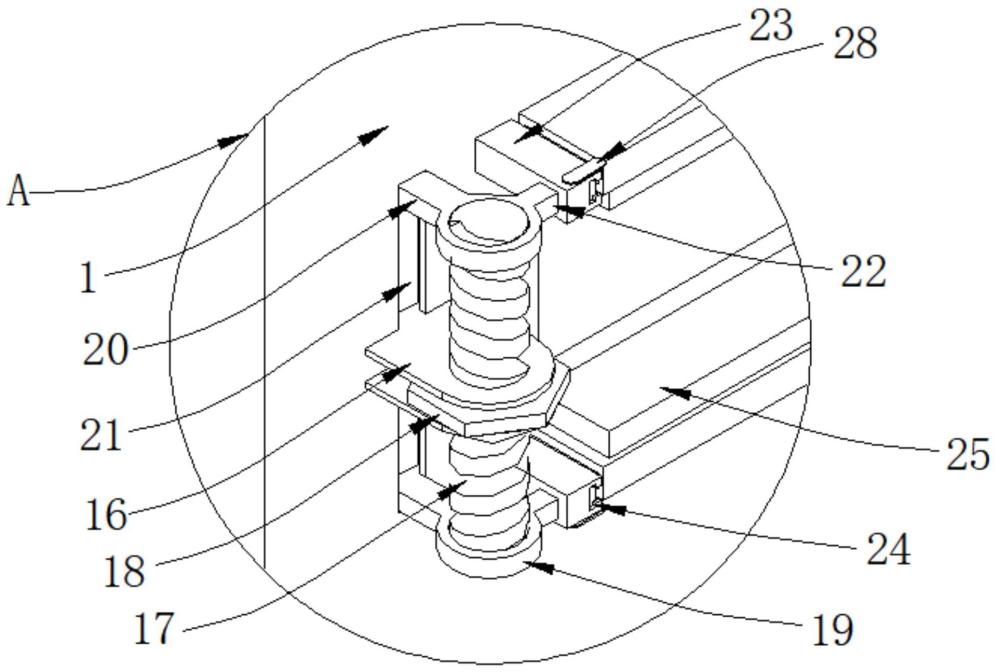

3、所述固定板转动连接有双向螺杆，所述双向螺杆表面螺纹连接有内螺纹环，所述内螺纹环后侧连接有固定块，所述固定块后侧连接有安装块，所述安装块后侧开设有安装槽，所述安装槽内壁滑动连接有海绵刷。

4、进一步地，所述内螺纹环左侧连接有滑块；

5、所述外箱右前侧开设有滑槽，所述滑槽内壁与所述滑块表面滑动连接。

6、进一步地，所述安装块顶部后侧开设有固位槽，所述固位槽内壁滑动连接有固位块，所述固位块顶部连接有控制板。

7、进一步地，所述控制板底部前侧连接有伸缩管；

8、所述安装块顶部前侧开设有伸缩槽，所述伸缩槽内壁底部与所述伸缩管底部连接，所述伸缩槽内壁底部连接有弹簧，所述弹簧设置在所述伸缩管外侧，所述弹簧顶部与所述控制板底部前侧连接。

9、进一步地，所述双向螺杆表面中心处连接有转盘；

10、外箱右侧开设有出口。

11、进一步地，所述外箱左侧开设有进口，所述外箱内壁上方与下方均连接有隔板，所述隔板底部开设有出风口。

12、进一步地，所述出风口内壁前侧连接有主轴，所述出风口内设置有引导板，所述引导板前侧上方开设有转孔，所述转孔内壁与所述主轴表面转动连接，所述引导板前侧中心处滑动连接有转杆，所述转杆一端连接有带动板，所述带动板左侧连接有连接板，所述连接板左侧连接有电推杆，所述电推杆一端与所述外箱内壁左前侧连接。

13、进一步地，所述外箱前侧连接有支撑板，所述支撑板顶部连接有空气压缩机，所述空气压缩机前侧连接有输送管，所述输送管一端与所述外箱表面连接。

14、与现有技术相比，本实用新型的有益效果是：

15、通过转动与固定板转动连接的双向螺杆带动内螺纹环相向移动，内螺纹环相向移动带动固定块相向移动，固定块相向移动带动安装块相向移动，安装块相向移动带动安装槽内的海绵刷相向移动至与钢带表面贴合，在钢带移动过程中将其表面吹干后残留的附着物与水印清除，提高了钢带表面的美观度，避免了吹干过程中空气中的灰尘附着在钢带表面，提高了钢带酸洗环节的清理完成度。

16、为了更好地理解和实施，下面结合附图详细说明本实用新型。

1.一种酸洗线表面吹扫装置，其特征在于,包括：

2.根据权利要求1所述的酸洗线表面吹扫装置，其特征在于：所述内螺纹环（19）左侧连接有滑块（20）；

3.根据权利要求1所述的酸洗线表面吹扫装置，其特征在于：所述安装块（23）顶部后侧开设有固位槽（26），所述固位槽（26）内壁滑动连接有固位块（27），所述固位块（27）顶部连接有控制板（28）。

4.根据权利要求3所述的酸洗线表面吹扫装置，其特征在于：所述控制板（28）底部前侧连接有伸缩管（29）；

5.根据权利要求2所述的酸洗线表面吹扫装置，其特征在于：所述双向螺杆（17）表面中心处连接有转盘（18）；

6.根据权利要求5所述的酸洗线表面吹扫装置，其特征在于：所述外箱（1）左侧开设有进口（2），所述外箱（1）内壁上方与下方均连接有隔板（3），所述隔板（3）底部开设有出风口（4）。

7.根据权利要求6所述的酸洗线表面吹扫装置，其特征在于：所述出风口（4）内壁前侧连接有主轴（5），所述出风口（4）内设置有引导板（6），所述引导板（6）前侧上方开设有转孔（7），所述转孔（7）内壁与所述主轴（5）表面转动连接，所述引导板（6）前侧中心处滑动连接有转杆（8），所述转杆（8）一端连接有带动板（9），所述带动板（9）左侧连接有连接板（10），所述连接板（10）左侧连接有电推杆（11），所述电推杆（11）一端与所述外箱（1）内壁左前侧连接。

8.根据权利要求7所述的酸洗线表面吹扫装置，其特征在于：所述外箱（1）前侧连接有支撑板（12），所述支撑板（12）顶部连接有空气压缩机（13），所述空气压缩机（13）前侧连接有输送管（14），所述输送管（14）一端与所述外箱（1）表面连接。
