一种线锯电镀金刚线加工用镀液循环装置的制作方法

本技术属于电镀技术相关，具体涉及一种线锯电镀金刚线加工用镀液循环装置。

背景技术：

1、随着光伏产业、半导体产业等的快速发展，对金刚线的需求不断增加。金刚线作为一种重要的切割工具，其质量和性能直接影响到切割的效率和质量。因此，提高金刚线的生产工艺和质量成为行业的重要研究方向。

2、为了提高电镀工艺的稳定性和金刚石颗粒的沉积均匀性，需要开发一种高效的镀液循环装置。该装置能够实现镀液的均匀循环和过滤，保证镀液的成分和温度稳定，提高金刚石颗粒的沉积质量，从而提高金刚线的生产效率和质量。

3、但是线锯电镀金刚线加工用镀液循环装置的镀液槽较深且存在拐角，因此其底部过滤的杂质不利于使用者进行清理，不利于提高工作人员的清理效率。

4、本实用新型针对上述问题进行改进后，具体涉及一种便于清理杂质的线锯电镀金刚线加工用镀液循环装置。

技术实现思路

1、本实用新型的目的在于提供一种线锯电镀金刚线加工用镀液循环装置，以解决上述背景技术中提出的线锯电镀金刚线加工用镀液循环装置的镀液槽较深且存在拐角，因此其底部过滤的杂质不利于使用者进行清理，不利于提高工作人员的清理效率的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种线锯电镀金刚线加工用镀液循环装置，包括镀液循环装置体及其所述镀液循环装置体中设置的镀液槽体；

3、所述镀液槽体的底部侧面位置处设置有移动升降斗，所述移动升降斗的底部位置处为坡面结构和漏孔结构，所述移动升降斗左侧中间位置处设置有升降连接移动门，所述升降连接移动门的侧面位置处设置有侧面连接移动柱，所述侧面连接移动柱的侧面位置处设置有伸缩连接柱体，所述伸缩连接柱体的上侧位置处设置有伸缩连接可复位体，所述伸缩连接可复位体中设置有连接弹簧，所述伸缩连接可复位体上设置连接有内通气连接管，所述移动升降斗上侧位置处设置有操作移动把，所述操作移动把的上侧位置处设置有按压伸缩体，推动操作移动把可以使得移动升降斗进行移动对镀液槽体底部杂质进行收集，到左侧位置处后按压按压伸缩体可以通过气体作用使得伸缩连接可复位体推动升降连接移动门进行封闭。

4、优选的，所述镀液循环装置体的前侧位置处设置有操作控制台，所述操作控制台上设置有控制按钮和数据显示屏幕。

5、优选的，所述镀液槽体底侧靠近右侧位置处设置有带有滤网的下水道，镀液槽体的侧面位置处设置有限位移动滑槽。

6、优选的，所述限位移动滑槽的中间位置处设置有坡面结构体，所述坡面结构体的侧面位置处设置有内置连接弹簧体。

7、优选的，所述镀液槽体的底部且位于镀液循环装置体内部位置处设置有内部循环水泵，所述内部循环水泵与外部电源电性连接。

8、优选的，所述内部循环水泵的侧面位置处设置有侧面连接循环管，所述侧面连接循环管通过螺丝进行与内部循环水泵安装连接。

9、优选的，所述侧面连接循环管的侧面位置处设置有连接开关阀门，所述连接开关阀门控制着侧面连接循环管的通断。

10、优选的，所述镀液循环装置体中设置有喷液管体，所述喷液管体的底侧位置处设置有喷淋头。

11、与现有技术相比，本实用新型提供了一种线锯电镀金刚线加工用镀液循环装置，具备以下有益效果：

12、在线锯电镀金刚线加工用镀液循环装置中，镀液槽体的底部侧面位置处设置有移动升降斗，移动升降斗的底部位置处为坡面结构和漏孔结构，移动升降斗左侧中间位置处设置有升降连接移动门，升降连接移动门的侧面位置处设置有侧面连接移动柱，侧面连接移动柱的侧面位置处设置有伸缩连接柱体，伸缩连接柱体的上侧位置处设置有伸缩连接可复位体，伸缩连接可复位体中设置有连接弹簧，伸缩连接可复位体上设置连接有内通气连接管，移动升降斗上侧位置处设置有操作移动把，操作移动把的上侧位置处设置有按压伸缩体，推动操作移动把可以使得移动升降斗进行移动对镀液槽体底部杂质进行收集，到左侧位置处后按压按压伸缩体可以通过气体作用使得伸缩连接可复位体推动升降连接移动门进行封闭，通过本实用新型改进后可以通过坡面结构进行对镀液槽体底部的杂质进行收集起来，然后通过升降连接移动门进行封闭避免杂质落出，然后通过上拉进行将收集的杂质进行清理，从而可以有效的提高了线锯电镀金刚线加工用镀液循环装置使用实用性。

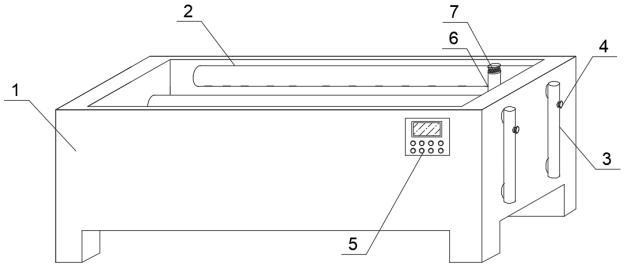

1.一种线锯电镀金刚线加工用镀液循环装置，其特征在于：包括镀液循环装置体（1）及其所述镀液循环装置体（1）中设置的镀液槽体（8）；

2.根据权利要求1所述的一种线锯电镀金刚线加工用镀液循环装置，其特征在于：所述镀液循环装置体（1）的前侧位置处设置有操作控制台（5），所述操作控制台（5）上设置有控制按钮和数据显示屏幕。

3.根据权利要求1所述的一种线锯电镀金刚线加工用镀液循环装置，其特征在于：所述镀液槽体（8）底侧靠近右侧位置处设置有带有滤网的下水道，镀液槽体（8）的侧面位置处设置有限位移动滑槽（17）。

4.根据权利要求3所述的一种线锯电镀金刚线加工用镀液循环装置，其特征在于：所述限位移动滑槽（17）的中间位置处设置有坡面结构体（16），所述坡面结构体（16）的侧面位置处设置有内置连接弹簧体（18）。

5.根据权利要求1所述的一种线锯电镀金刚线加工用镀液循环装置，其特征在于：所述镀液槽体（8）的底部且位于镀液循环装置体（1）内部位置处设置有内部循环水泵（9），所述内部循环水泵（9）与外部电源电性连接。

6.根据权利要求5所述的一种线锯电镀金刚线加工用镀液循环装置，其特征在于：所述内部循环水泵（9）的侧面位置处设置有侧面连接循环管（3），所述侧面连接循环管（3）通过螺丝进行与内部循环水泵（9）安装连接。

7.根据权利要求6所述的一种线锯电镀金刚线加工用镀液循环装置，其特征在于：所述侧面连接循环管（3）的侧面位置处设置有连接开关阀门（4），所述连接开关阀门（4）控制着侧面连接循环管（3）的通断。

8.根据权利要求1所述的一种线锯电镀金刚线加工用镀液循环装置，其特征在于：所述镀液循环装置体（1）中设置有喷液管体（2），所述喷液管体（2）的底侧位置处设置有喷淋头。
