一种定位连接结构及手扶插秧机的制作方法

本技术涉及手扶插秧机，具体涉及一种定位连接结构及手扶插秧机。

背景技术：

1、手扶插秧机是一种小型、轻便的农业机械，专门用于水稻种植中的插秧作业，能替代人工完成秧苗栽插，大幅提升水田作业效率，是中小规模稻田及丘陵山区地块的主流插秧设备。其核心功能是将育好的秧苗（多为毯状秧苗）精准栽插至水田中，保证秧苗的行距、株距均匀及栽插深度一致，具体作业流程分为取秧、运秧及插秧：机器前进时，分秧机构（如分秧爪）从秧箱中定量抓取秧苗，避免秧苗破损或漏取；通过导苗管等部件，将抓取的秧苗平稳输送至水田表面；插秧机构将秧苗按预设深度插入田间泥土，同时完成覆土固定，确保秧苗直立且根系入土。

2、授权公告号：cn 203523304u，申请日：2013.10.22，实用新型名称为手扶式高光效宽窄行水稻插秧机，此实用新型涉及一种手扶式高光效宽窄行水稻插秧机，它包括发动机、液压仿形系统、主变速箱、驱动轮、秧箱、移箱及送秧机构、分插机构。此实用新型符合超大行距与小行距组合种植的水稻高光效栽培技术推广的要求，产品结构简单合理秧盘通用性好，分插机构按窄行距分布，宽行尺寸可按不同地区农艺要求进行调整，不影响整机性能，调整方便，使用范围广，整机重量轻、工作可靠。

3、根据此实用新型第【0016】段的说明书内容，上述现有技术仅简单提及液压仿形泵与发动机的连接关系，仅描述发动机通过皮带带动液压仿形泵和变速箱工作这一基础动力传递路径，未对变速箱与液压仿形泵之间如何保持连接稳定给出技术启示，更未对机器受到振动时，如何避免变速箱与液压仿形泵发生相对扭转给出任何技术启示。

技术实现思路

1、针对上述现有技术中，易发生变速箱及液压系统之间发生相对扭转等缺陷，本发明的目的在于提供一种限制液压系统与变速箱之间的相对扭转，进而保证二者连接稳定的定位连接结构及手扶插秧机。

2、本实用新型提供的技术方案为：

3、一种定位连接结构，包括与辅助梁连接的液压系统以及与主梁连接的变速箱组件，所述液压系统与变速箱组件连接；还包括，

4、定位销，所述定位销不少于两个，且均固定连接于液压系统的第一对接板上；

5、定位孔，所述定位孔与各定位销一一适配，所述定位孔设于变速箱组件的第二对接板上，所述第二对接板与第一对接板相贴合，并通过若干第一紧固件连接；

6、其中，所述定位销与定位孔配合以限制液压系统与变速箱组件之间相对扭转。

7、进一步地，所述定位销包括第一定位销及第二定位销，所述第一定位销与第二定位销间隙布置；所述第一定位销大致位于第一对接板的中部区域。

8、进一步地，第一定位销的尺寸大于所述第二定位销的尺寸。

9、进一步地，所述第一紧固件不少于三个，且位于第一对接板的边角区域，所述变速箱组件的第二对接板上设有与各第一紧固件一一适配的限位孔；

10、其中，所述第二定位销位于第一定位销与其中一个第一紧固件的连线上。

11、进一步地，当所述第一紧固件设置三个时，所述第一紧固件构成三角形结构，所述第一定位销中心至各第一紧固件中心的连线长度大致相等。

12、进一步地，所述第二定位销截面呈圆形或正多边形。

13、进一步地，所述紧固件为螺栓，所述限位孔具有与螺栓相适配的内螺纹。

14、进一步地，变速箱组件还包括变速箱体，所述主梁的端部一体成型或焊接固定有转接板，所述转接板的贴合面与变速箱体端面紧密贴合，且二者通过第二紧固件连接。

15、进一步地，沿所述主梁高度方向，变速箱体一体成型有若干延伸板，所述延伸板分别向上延伸出变速箱体的顶部、向下延伸出变速箱体的底部；

16、所述主梁的两侧卡接有加固连接板，所述加固连接板与固定板通过第二紧固件连接。

17、一种手扶插秧机，包括发动机、行走轮、备秧架、插秧机构，还包括定位连接结构。

18、采用本实用新型提供的技术方案，与现有技术相比，具有如下有益效果：

19、（1）本实用新型在液压系统的第一对接板上设置至少两个定位销，该设计的核心在于利用多点定位原理，通过定位销与变速箱组件第二对接板上对应定位孔的精准嵌合，在液压系统与变速箱组件的对接面形成刚性约束。这种约束能从结构层面直接限制二者在机器振动、载荷冲击下的相对扭转趋势，避免因扭转导致连接部位紧固件受力过载。相较于现有技术中缺乏针对性抗扭设计的方案，该结构可有效化解因相对扭转引发的连接松动、紧固件断裂等失效风险，最终保障液压系统与变速箱组件连接的长期稳定性，为手扶插秧机在水田复杂作业环境下的可靠运行提供关键结构支撑。

20、（2）本实用新型的液压系统与变速箱组件通过第一紧固件实现刚性连接，同时配合定位销的抗扭限位作用，形成紧固连接 + 结构防扭的双重保障体系，从力学约束和结构限位两个维度提升连接可靠性。当第一紧固件设置为三个时，其中心连线构成三角形结构，三角形作为几何稳定性最优的图形，能将对接面承受的振动载荷、扭转力矩均匀分散至三个紧固点，避免单一紧固件因局部应力集中而提前失效。同时，第一定位销的中心到各第一紧固件中心的连线长度设计为大致相等，这一布局可确保定位销对三个紧固件的约束作用形成对称分布，使其更适应手扶插秧机在水田作业时的高频振动、瞬时冲击等复杂工况。

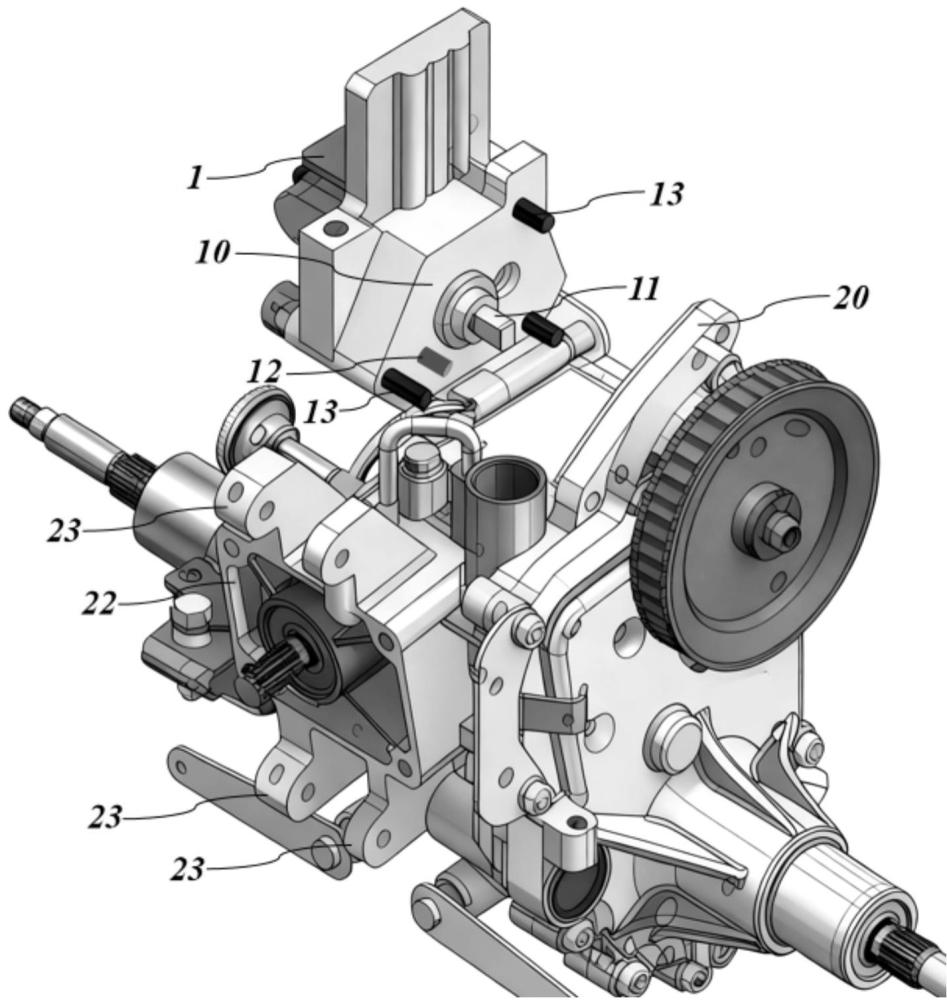

1.一种定位连接结构，包括与辅助梁（3）连接的液压系统（1）以及与主梁（4）连接的变速箱组件，所述液压系统（1）与变速箱组件连接；其特征在于：还包括，

2.根据权利要求1所述的一种定位连接结构，其特征在于：所述定位销包括第一定位销（11）及第二定位销（12），所述第一定位销（11）与第二定位销（12）间隙布置；所述第一定位销（11）大致位于第一对接板（10）的中部区域。

3.根据权利要求2所述的一种定位连接结构，其特征在于：第一定位销（11）的尺寸大于所述第二定位销（12）的尺寸。

4.根据权利要求2所述的一种定位连接结构，其特征在于：

5.根据权利要求2所述的一种定位连接结构，其特征在于：当所述第一紧固件（13）设置三个时，所述第一紧固件（13）构成三角形结构，所述第一定位销（11）中心至各第一紧固件（13）中心的连线长度大致相等。

6.根据权利要求2所述的一种定位连接结构，其特征在于：所述第二定位销（12）截面呈圆形或正多边形。

7.根据权利要求1所述的一种定位连接结构，其特征在于：所述紧固件（13）为螺栓，所述限位孔（21）具有与螺栓相适配的内螺纹。

8.根据权利要求1所述的一种定位连接结构，其特征在于：变速箱组件还包括变速箱体（22），所述主梁（4）的端部一体成型或焊接固定有转接板（41），所述转接板（41）的贴合面与变速箱体（22）端面紧密贴合，且二者通过第二紧固件连接。

9.根据权利要求8所述的一种定位连接结构，其特征在于：

10.一种手扶插秧机，包括发动机、行走轮（5）、备秧架（6）、插秧机构（7），其特征在于，还包括权利要求1-9任一项所述的定位连接结构。
