一种用于鱼苗早期孵化培育的培育单元的制作方法

本技术属于鱼苗孵化，具体的说是一种用于鱼苗早期孵化培育的培育单元。

背景技术：

1、鱼苗早期孵化培育是水产养殖产业的基础环节，孵化装置的水流调控能力直接影响鱼苗的孵化率、成活率及后续生长潜力，其技术合理性对养殖产业的经济效益具有关键影响。目前，行业内主流的鱼苗孵化装置主要分为两类：一类是采用简单水槽结构，通过调整顶部进水口的水嘴朝向来制造环形水流；另一类则是在水槽底部设置多个方向一致的进水口，借助水流喷射力形成环形流动环境。

2、然而，上述两类传统孵化装置均存在核心技术缺陷：受限于水流生成方式的设计不足，其制造的环形水流稳定性极差，易出现水流紊乱、流速不均的现象。这种不稳定的水流环境会直接导致鱼苗在孵化过程中分布失衡，部分区域鱼苗过度聚集、堆叠，不仅会造成局部溶氧不足，还可能因鱼苗间的挤压碰撞引发损伤甚至死亡，严重制约了孵化效率与苗种成活率的提升。此外，不稳定的水流无法为鱼苗提供适宜的运动环境，不利于鱼苗活力的培养，进一步影响了后续培育阶段的生长表现。

3、为此，本实用新型提供一种用于鱼苗早期孵化培育的培育单元。

技术实现思路

1、为了弥补现有技术的不足，解决背景技术中提出的这种不稳定的水流环境会直接导致鱼苗在孵化过程中分布失衡，部分区域鱼苗过度聚集、堆叠，不仅会造成局部溶氧不足，还可能因鱼苗间的挤压碰撞引发损伤甚至死亡的问题，提出的一种用于鱼苗早期孵化培育的培育单元。

2、本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的一种用于鱼苗早期孵化培育的培育单元，包括孵化池；所述孵化池内壁的底部设置有转动机构，所述转动机构的内壁设置有搅动机构；所述孵化池的顶部设置有驱动机构，所述搅动叶片的顶部设置有对接机构；所述固定立杆顶部的一侧设置有卡紧机构；所述转动机构包括转动环、固定立杆和燕尾槽，所述转动环转动安装在孵化池内壁的底部，所述固定立杆设置有若干组，若干组所述固定立杆呈环形固定安装在转动环的顶部，所述固定立杆远离孵化池的一侧开设有燕尾槽；转动环、固定立杆和燕尾槽的配合使用能够为搅动机构提供稳定支撑，并且可跟随齿环同步转动，以能够减轻搅动叶片在旋转时的压力。

3、优选的，所述搅动机构包括梯形杆、搅动叶片和通槽，所述梯形杆设置有若干组，若干组所述梯形杆通过燕尾槽的开设滑动安装在固定立杆的内壁，所述梯形杆远离固定立杆的一侧与搅动叶片固定安装，所述搅动叶片的表面开设有通槽，该方案中梯形杆和搅动叶片的配合使用能够跟随固定立杆的旋转来不断搅动孵化池内部的水，从而使水流能够均匀流动起来，并且当搅动叶片损坏时可单独从固定立杆内壁拆卸下来，无需更换总成，通槽的开设能够降低搅动叶片旋转时的阻力。

4、优选的，所述驱动机构包括齿环、电机和驱动齿，所述齿环转动安装在孵化池的顶部，所述电机固定安装在孵化池表面的一侧，所述电机的输出端与驱动齿固定安装，所述驱动齿与齿环相啮合，该方案中齿环、电机和驱动齿的配合使用能够为搅动叶片和固定立杆的旋转提供主要驱动力，并且能够将多组搅动叶片相互连接，以能够实现均摊旋转时的扭力。

5、优选的，所述对接机构包括第一插板、插杆和第一插槽，所述第一插板固定安装在搅动叶片的顶部，所述插杆固定安装在搅动叶片顶部靠近梯形杆的一侧，所述第一插槽开设在齿环表面且位于靠近多组搅动叶片的一侧，所述第一插板与插杆通过第一插槽的开设与齿环活动插接，该方案中第一插板、插杆和第一插槽的配合使用能够使得搅动叶片与齿环之间可快速插接，并且能够均衡压力，避免搅动叶片在搅动水流时出现变形。

6、优选的，所述卡紧机构包括第二插板、卡块和第二插槽，所述第二插板固定安装在固定立杆顶部远离梯形杆的一侧，所述第二插板的顶部与卡块转动安装，所述第二插槽开设在齿环表面靠近第二插板的一侧，所述第二插板与卡块通过第二插槽的开设活动插接在齿环的内壁，该方案中第二插板、卡块和第二插槽的配合使用能够使得固定立杆能够与齿环实现卡接，从而能够分摊齿环旋转时搅动叶片受到的扭力，以防止其变形，并且卡块可通过旋转使得第二插板牢牢卡死在齿环内壁。

7、优选的，所述齿环的内壁固定安装有隔离网，该方案中隔离网能够将鱼苗与搅动叶片隔离起来，从而防止搅动叶片在旋转时鱼苗受到伤害，并且隔离网还不影响水流的正常流动。

8、本实用新型的有益效果如下：

9、1.本实用新型所述的一种用于鱼苗早期孵化培育的培育单元，通过转动环、固定立杆、燕尾槽、梯形杆、搅动叶片和通槽的设置，使转动环、固定立杆和燕尾槽的配合使用能够为搅动机构提供稳定支撑，并且可跟随齿环同步转动，以能够减轻搅动叶片在旋转时的压力，梯形杆和搅动叶片的配合使用能够跟随固定立杆的旋转来不断搅动孵化池内部的水，从而使水流能够均匀流动起来，并且当搅动叶片损坏时可单独从固定立杆内壁拆卸下来，无需更换总成，通槽的开设能够降低搅动叶片旋转时的阻力。

10、2.本实用新型所述的一种用于鱼苗早期孵化培育的培育单元，通过齿环、电机、驱动齿、第一插板、插杆和第一插槽的设置，使齿环、电机和驱动齿的配合使用能够为搅动叶片和固定立杆的旋转提供主要驱动力，并且能够将多组搅动叶片相互连接，以能够实现均摊旋转时的扭力，第一插板、插杆和第一插槽的配合使用能够使得搅动叶片与齿环之间可快速插接，并且能够均衡压力，避免搅动叶片在搅动水流时出现变形。

1.一种用于鱼苗早期孵化培育的培育单元，包括孵化池（1）；其特征在于：所述孵化池（1）内壁的底部设置有转动机构（2），所述转动机构（2）的内壁设置有搅动机构（3）；

2.根据权利要求1所述的一种用于鱼苗早期孵化培育的培育单元，其特征在于：所述孵化池（1）的顶部设置有驱动机构（4），所述搅动叶片（32）的顶部设置有对接机构（5）。

3.根据权利要求1所述的一种用于鱼苗早期孵化培育的培育单元，其特征在于：所述固定立杆（22）顶部的一侧设置有卡紧机构（6）。

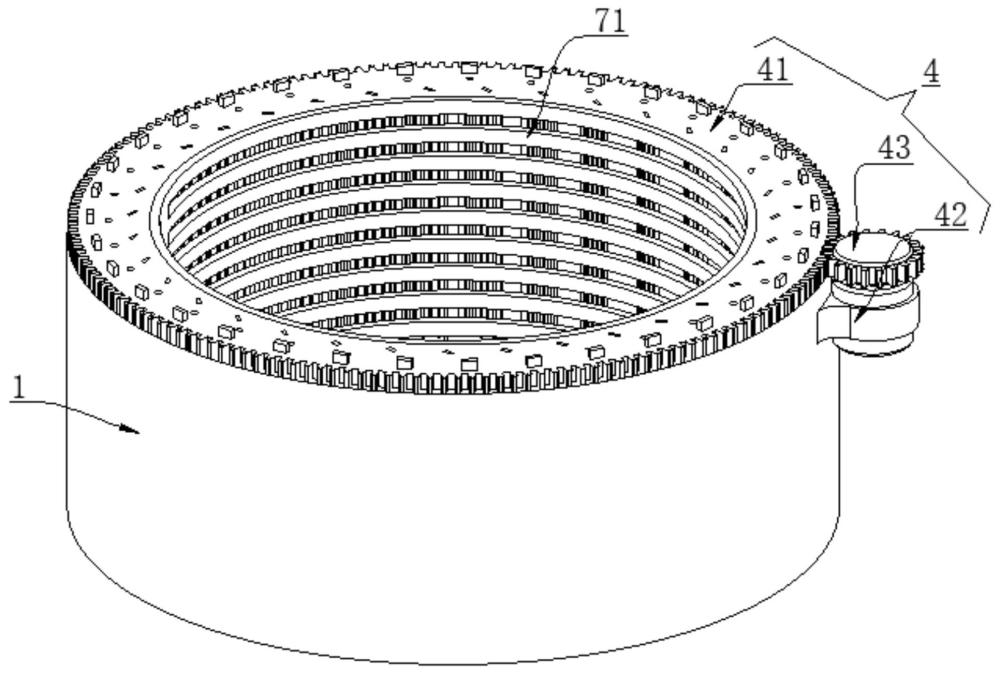

4.根据权利要求2所述的一种用于鱼苗早期孵化培育的培育单元，其特征在于：所述驱动机构（4）包括齿环（41）、电机（42）和驱动齿（43），所述齿环（41）转动安装在孵化池（1）的顶部，所述电机（42）固定安装在孵化池（1）表面的一侧，所述电机（42）的输出端与驱动齿（43）固定安装，所述驱动齿（43）与齿环（41）相啮合。

5.根据权利要求2所述的一种用于鱼苗早期孵化培育的培育单元，其特征在于：所述对接机构（5）包括第一插板（51）、插杆（52）和第一插槽（53），所述第一插板（51）固定安装在搅动叶片（32）的顶部，所述插杆（52）固定安装在搅动叶片（32）顶部靠近梯形杆（31）的一侧，所述第一插槽（53）开设在齿环（41）表面且位于靠近多组搅动叶片（32）的一侧，所述第一插板（51）与插杆（52）通过第一插槽（53）的开设与齿环（41）活动插接。

6.根据权利要求3所述的一种用于鱼苗早期孵化培育的培育单元，其特征在于：所述卡紧机构（6）包括第二插板（61）、卡块（62）和第二插槽（63），所述第二插板（61）固定安装在固定立杆（22）顶部远离梯形杆（31）的一侧，所述第二插板（61）的顶部与卡块（62）转动安装，所述第二插槽（63）开设在齿环（41）表面靠近第二插板（61）的一侧，所述第二插板（61）与卡块（62）通过第二插槽（63）的开设活动插接在齿环（41）的内壁。

7.根据权利要求4所述的一种用于鱼苗早期孵化培育的培育单元，其特征在于：所述齿环（41）的内壁固定安装有隔离网（70）。
