一种农业育苗装置的制作方法

本技术涉及农业育苗，具体是一种农业育苗装置。

背景技术：

1、智慧农业是农业中的智慧经济，智慧经济形态在农业中的具体表现，智慧农业是指现代科学技术与农业种植相结合，在各种农作物的种植栽培过程中需要对农作物的幼苗进行培育再移植到土壤里进行种植以保证成活率，培育过程中需要用到育苗架，育苗架呈现多样化，有单层的、双层的、多层的，由于当前土地面积的紧缺，在有效利用生产空间的基础上，一般选择多层的育苗架。

2、在现有的智慧农业育苗装置使用过程中托板的高度不可调，托板之间的间距固定，当幼苗生长到一定的高度时会顶到托板，需要移植到更大托板间距的育苗架上，且各种不同的农作物的幼苗高度不同需要采购多种间隔的设备进行使用，实用性不佳。

3、经检索，现有技术中公告号为cn 222235865 u的专利文件，公开了一种智慧农业育苗装置，对上述问题进行了解决。上述现有技术中托板的高度虽然可以进行调节，但是每个托板的条件都是独立进行的，影响操作的变径性，因此提出新的一种农业育苗装置对上述现有技术进行优化

技术实现思路

1、本实用新型的目的在于提供一种农业育苗装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种农业育苗装置，包括框架，所述框架的两端侧边均对称固定连接有滑轨，滑轨上共同滑动连接有五个育苗托架，框架的两侧均设有联动机构，联动机构包括两个旋转轴，旋转轴上依次固定连接有四个链轮，四个链轮的直径比依次为1:2:3:4，对应的两个链轮之间共同传动连接有链条，链条依次通过连接块与上方的四个育苗托架固定连接，上方四个育苗托架所连接链条对应的链轮的直径由下至上依次增大，底部的育苗托架直接堆叠在框架的底部。

4、作为本实用新型进一步的方案：顶部所述旋转轴上均固定连接有一个蜗轮，两个联动机构的旋转轴上的蜗轮的外侧共同传动连接有一个蜗杆，蜗杆的两端转动安装在端板上，端板固定连接在框架上，其中一个端板上对应蜗杆的端部固定安装有电机，电机与蜗杆的对应端固定连接。

5、作为本实用新型再进一步的方案：所述框架的底部对称固定安装有支腿，通过支腿为框架提供稳定支撑。

6、作为本实用新型再进一步的方案：所述育苗托架开设有放置腔，放置腔内均匀放置多个与其相适配的育苗托盘，育苗托盘内设有与其相适配的蜂窝板，蜂窝板的下表面与育苗托盘内部底面接触能够避免植物根系在蜂窝板与育苗托盘之间的缝隙发生缠绕。

7、作为本实用新型再进一步的方案：所述框架的顶部内侧和上方四个育苗托架的底面均固定安装有一个补光灯，在天阴和光照不足的时候打开补光灯的开关，对幼苗进行光照补充，保证了幼苗的培育和生长的稳定性。

8、作为本实用新型再进一步的方案：所述滑轨上均等距离开设有固定孔，育苗托架上对应固定孔处螺纹连接有固定螺栓，固定螺栓插入对应固定孔内且与固定孔相适配，育苗托架上开设用于固定螺栓螺纹连接的螺纹孔。

9、作为本实用新型再进一步的方案：所述电机和补光灯均外接有电源和开关。

10、与现有技术相比，本实用新型的有益效果是：

11、1.本实用新型底部的育苗托架位置固定，上方四个育苗托架连接在对应的链条上，当旋转轴旋转时，通过不同直径的链轮驱动不同的链条以不同的提升距离比对育苗托架进行提升，使得育苗托架的间距等间距展开，形成同步调整的效果。

12、2.本实用新型在育苗托架位置调整后可以通过固定螺栓插入固定孔的方式，使得育苗托架的高度位置固定，降低链条在不驱动时的负载。

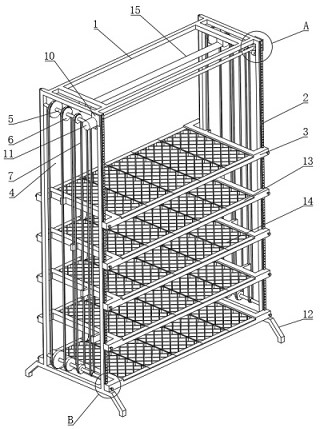

1.一种农业育苗装置，包括框架(1)，其特征在于：所述框架(1)的两端侧边均对称固定连接有滑轨(2)，滑轨(2)上共同滑动连接有五个育苗托架(3)，框架(1)的两侧均设有联动机构(4)，联动机构(4)包括两个旋转轴(5)，旋转轴(5)上依次固定连接有四个链轮(6)，四个链轮(6)的直径比依次为1:2:3:4，对应的两个链轮(6)之间共同传动连接有链条(7)，链条(7)依次通过连接块与上方的四个育苗托架(3)固定连接，上方四个育苗托架(3)所连接链条(7)对应的链轮(6)的直径由下至上依次增大，底部的育苗托架(3)直接堆叠在框架(1)的底部。

2.根据权利要求1所述的一种农业育苗装置，其特征在于：顶部所述旋转轴(5)上均固定连接有一个蜗轮(8)，两个联动机构(4)的旋转轴(5)上的蜗轮(8)的外侧共同传动连接有一个蜗杆(9)，蜗杆(9)的两端转动安装在端板(10)上，端板(10)固定连接在框架(1)上，其中一个端板(10)上对应蜗杆(9)的端部固定安装有电机(11)，电机(11)与蜗杆(9)的对应端固定连接。

3.根据权利要求1所述的一种农业育苗装置，其特征在于：所述框架(1)的底部对称固定安装有支腿(12)。

4.根据权利要求1所述的一种农业育苗装置，其特征在于：所述育苗托架(3)开设有放置腔，放置腔内均匀放置多个与其相适配的育苗托盘(13)，育苗托盘(13)内设有与其相适配的蜂窝板(14)。

5.根据权利要求1所述的一种农业育苗装置，其特征在于：所述框架(1)的顶部内侧和上方四个育苗托架(3)的底面均固定安装有一个补光灯(15)。

6.根据权利要求1所述的一种农业育苗装置，其特征在于：所述滑轨(2)上均等距离开设有固定孔(16)，育苗托架(3)上对应固定孔(16)处螺纹连接有固定螺栓(17)，固定螺栓(17)插入对应固定孔(16)内且与固定孔(16)相适配。
