一种挤奶桶及应用其的挤奶设备的制作方法

本技术涉及畜牧养殖挤奶设备的，尤其是涉及一种挤奶桶及应用其的挤奶设备。

背景技术：

1、挤奶桶是畜牧养殖挤奶设备的乳汁收集部件，其应用进程随养殖模式与技术发展不断演进，由原来的手工挤奶，逐渐机械化、自动化，挤奶桶的结构也逐渐优化。

2、现有的挤奶桶多为单层结构，通常搭配高稳定性真空系统实现对乳汁的自动收集，但对收集的乳汁的保存效果差，无法对收集的乳汁进行低温保存，尤其在夏季高温环境下，乳汁易滋生细菌变质，影响乳制品品质，部分带冷藏功能的挤奶桶采用电动设备制冷，需携带大容量储电设备持续供电，不适用于户外牧场。

技术实现思路

1、为了改善上述背景技术中挤奶桶保存效果差的问题，本实用新型提供一种挤奶桶及应用其的挤奶设备。

2、本实用新型提供的一种挤奶桶及应用其的挤奶设备采用如下的技术方案：

3、一种挤奶桶，其特征在于：包括保温外筒以及通过固定组件同轴固定在保温外筒内部的内筒，所述内筒为密封式结构，且上段沿轴向向内倾斜收窄；所述内筒通过固定组件同轴固定在保温外筒内部；所述固定组件包括放置在保温外筒内侧底部的支承架，内筒固定放置在支承架上，所述固定组件还包括环绕卡接在内筒上段与保温外筒内壁之间的盘架，所述内筒周侧与保温外筒之间预留有能够容纳冷冻介质的空腔；所述内筒顶部通过接管接口可拆卸的连接有接管。

4、优选的，所述支承架包括支承盘和固定连接在支承盘底部的支撑腿，所述支撑腿外端抵接在保温外筒底部内壁；所述支承盘顶部开设有规格与内筒底部适配的卡接槽，所述内筒底端嵌入在卡接槽内。

5、优选的，所述保温外筒顶部开口处适配安装有顶盖，所述顶盖通过周侧的多个快装卡扣与保温外筒顶部边沿卡接固定。

6、优选的，所述接管端部与接管接口螺纹连接。

7、一种挤奶设备，还包括分流器和真空装置，分流器的分流端口连接多组挤奶杯，所述分流器的主体部分连接挤奶桶，并通过真空管路与真空装置密封连接，所述真空装置通过真空脉动控制组件控制输出。

8、优选的，所述真空脉动控制组件选择性控制真空装置以二节拍或三节拍输出。

9、优选的，还包括移动推车，所述挤奶桶放置在移动推上，且移动推车的车架底部安装有带刹车的万向轮，所述移动推车上还放置有冰桶，冰桶内储存用于冷藏挤奶桶的冷冻介质。

10、综上所述，本实用新型具有如下的有益技术效果：

11、1.本实用新型的挤奶桶采用密封式的内筒与保温外筒的设计，将内筒放置在保温外筒内部，内筒与保温外筒之间预留有能够容纳冷冻介质的空腔，结合外层保温层可使内筒内乳汁维持低温环境，无需大容量储电设备即可实现乳汁收集过程中的长时间低温保存，适配户外牧场的应用环境。

12、2.本实用新型中，内筒通过固定组件同轴固定在保温外筒内部，使用支承架承托内筒，支承盘底部的支撑腿抵接在保温外筒底部内壁，配合盘架限制内筒在保温外筒内部的晃动和位移，防止内筒与保温外筒之间发生偏移碰撞，降低设备维护周期。

13、3.本实用新型的结构简单，密封式的内筒、保温外筒、固定组件均采用适配性设计，可基于市面上常规设备改造实现，大幅降低牧场设备更新时间和投入。

14、4.挤奶桶内穿出接管，搭配分流器、真空装置和真空脉动控制组件实现高效收集，通过真空脉动控制组件控制真空装置模拟自然吮吸，通过压力的交替循环变化减少奶牛在挤奶过程中的不适感。

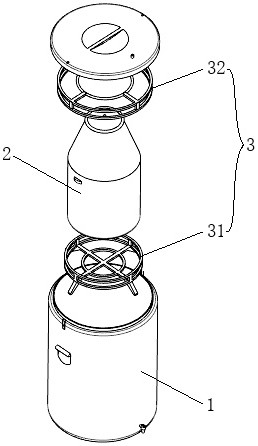

1.一种挤奶桶，其特征在于：包括保温外筒（1）以及通过固定组件（3）同轴固定在保温外筒（1）内部的内筒（2），所述内筒（2）为密封式结构，且上段沿轴向向内倾斜收窄；

2.根据权利要求1所述的一种挤奶桶，其特征在于：所述支承架（31）包括支承盘（311）和固定连接在支承盘（311）底部的支撑腿（312），所述支撑腿（312）外端抵接在保温外筒（1）底部内壁；

3.根据权利要求1所述的一种挤奶桶，其特征在于：所述保温外筒（1）顶部开口处适配安装有顶盖（5），所述顶盖（5）通过周侧的多个快装卡扣（51）与保温外筒（1）顶部边沿卡接固定。

4.根据权利要求1所述的一种挤奶桶，其特征在于：所述接管（22）端部与接管接口（21）螺纹连接。

5.一种挤奶设备，包括权利要求1-4任一项所述的挤奶桶，其特征在于：还包括分流器（6）和真空装置（7），分流器（6）的分流端口连接多组挤奶杯（8），所述分流器（6）的主体部分连接挤奶桶，并通过真空管路与真空装置（7）密封连接，所述真空装置（7）通过真空脉动控制组件（9）控制输出。

6.根据权利要求5所述的一种挤奶设备，其特征在于：所述真空脉动控制组件（9）选择性控制真空装置（7）以二节拍或三节拍输出。

7.根据权利要求5所述的一种挤奶设备，其特征在于：还包括移动推车（10），所述挤奶桶放置在移动推车（10）上，且移动推车（10）的车架底部安装有带刹车的万向轮（101）。

8.根据权利要求7所述的一种挤奶设备，其特征在于：所述移动推车（10）上还放置有冰桶（102），冰桶（102）内储存用于冷藏挤奶桶的冷冻介质。
