一种甘薯翻叶装置

本技术属于农业生产设备，具体涉及一种甘薯翻叶装置。

背景技术：

1、甘薯具有高产稳产、抗旱耐瘠、适应性广、用途多等特点，不仅是重要的粮食作物，而且还是重要的经济作物。

2、翻叶是甘薯种植过程中的一项关键农艺措施，其重要性主要体现在：

3、1.控制藤蔓徒长：通过翻叶可以打破藤蔓的顶端优势，抑制其过度生长，使养分更多地流向块根。

4、2.促进块根发育：合理的翻叶可以防止产生不定根，协调生长平衡，显著提高甘薯产量和品质。

5、目前，甘薯种植的机械化水平不断提高，从整地、起垄、施肥、铺膜、移栽到收获等环节都实现了不同程度的机械化，大大提高了生产效率，降低了人工成本，但翻叶工作依然靠人工进行，

6、甘薯种植时多种在田地的田垄上，其茎叶生长过程中在两个相邻田垄之间的沟中蔓延生长，翻叶即是将茎叶提起并翻转，使其产生的不定根或次生根断裂，并使叶片正反面交替接触地面，通常需要每隔10-15天进行一次，甘薯的翻叶工作不仅需要持续弯腰工作，并且在甘薯生长过程中，需要多次进行，导致劳动强度大，效率低。

技术实现思路

1、本实用新型为解决现有甘薯种植过程中的翻叶工作依赖于人工进行，由于需要多次翻叶，并且每次翻叶时需要频繁弯腰进行翻叶工作，人工完成不仅劳动强度大并且效率低的问题，提供一种甘薯翻叶装置，通过分离块将两个田垄之间的甘薯茎叶向上并向两侧顶起，随之转动的多个第一翻叶杆上的翻叶辊将其向上挑起，随后第二翻叶杆上的翻叶辊将其继续挑起的同时进一步向两侧翻挑，有效并快速的完成甘薯的翻叶工作。

2、为了实现上述目的，本实用新型的技术方案是：

3、一种甘薯翻叶装置，包括小车，所述小车前端间隔设置有多个翻叶机构，所述翻叶机构包括第一分离件和第二分离件，所述第一分离件包括分离块，所述分离块前端设置为锥形；所述第二分离件包括第一叶轮与第二叶轮，所述分离块上侧固定设置有支撑块，所述支撑块转动贯穿有转轴，所述转轴两端均伸出分离块后依次同轴固定连接有第一叶轮与第二叶轮，所述第一叶轮周向均匀布设有多个第一翻叶杆，所述第二叶轮上周向均匀布设有多个第二翻叶杆，所述第一翻叶杆与第二翻叶杆错位设置，所述第一翻叶杆长度大于第二翻叶杆长度，所述第一翻叶杆与第二翻叶杆上均转动套设有翻叶辊；所述小车上设置有第一驱动件，所述第一驱动件用于驱动转轴转动，通过分离块移动将田垄之间的沟里的甘薯茎叶向上侧及两侧顶起，使其被转动的第一翻叶杆挑起，随后在被第二翻叶杆向上并向两侧的田垄挑起实现翻叶操作。

4、优选的，所述第一驱动件包括电机和转杆，所述小车上固定设置有电机且转动设置有转杆，所述电机输出端与转杆之间传动连接，所述转杆与多个转轴之间链传动连接，通过电机驱动转动转动进而带动多个转轴转动。

5、优选的，所述分离块纵截面为直角梯形，保证向上方提起茎叶时向两侧分离，避免两个相邻田垄的甘薯茎叶相互纠缠导致断裂。

6、优选的，所述多个翻叶辊的直径沿第一叶轮或第二叶轮径向自内向外依次减小，避免被翻叶的甘薯茎叶绕缠在叶轮上。

7、优选的，相邻两个翻叶机构之间的间距与田垄宽度相配应。

8、通过上述技术方案，本实用新型的有益效果为：

9、本实用新型通过小车沿着田垄两侧的沟前进行过程中，首先分离块将沟内的茎叶托起使其被第一翻叶杆挑起，随后被两侧的第二翻叶杆向上及向两侧挑起，实现挑起茎叶的同时使其向两侧翻转，完成翻叶操作，相较于人工翻叶，不仅极大地降低了劳动强度，并且有效提高翻叶效率。

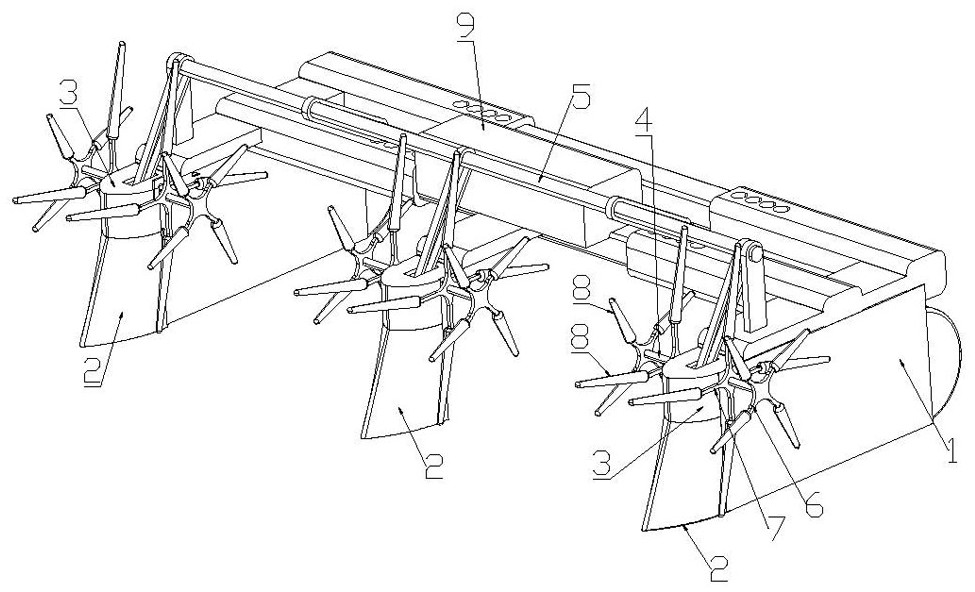

1.一种甘薯翻叶装置，包括小车（1），其特征在于，所述小车（1）前端间隔设置有多个翻叶机构，所述翻叶机构包括第一分离件和第二分离件，所述第一分离件包括分离块（2），所述分离块（2）前端设置为锥形；

2.根据权利要求1所述的一种甘薯翻叶装置，其特征在于，所述第一驱动件包括电机（9）和转杆（5），所述小车（1）上固定设置有电机（9）且转动设置有转杆（5），所述电机（9）输出端与转杆（5）之间传动连接，所述转杆（5）与多个转轴（4）之间链传动连接。

3.根据权利要求1所述的一种甘薯翻叶装置，其特征在于，所述分离块（2）纵截面为直角梯形。

4.根据权利要求1所述的一种甘薯翻叶装置，其特征在于，所述多个翻叶辊（8）的直径沿第一叶轮或第二叶轮径向自内向外依次减小。

5.根据权利要求1所述的一种甘薯翻叶装置，其特征在于，相邻两个翻叶机构之间的间距与田垄宽度相配应。
