一种通风防水的金蝉卵枝悬挂架的制作方法

本技术属于金蝉养殖，尤其涉及一种通风防水的金蝉卵枝悬挂架。

背景技术：

1、金蝉养殖需要选择树木茂密、种类杂、蝉数量多的地方，收集产卵痕迹和破坏情况，确认产卵枝，使用果枝剪或高枝剪轻轻地从树冠上去除死去的薄干条，而那些一侧平坦干燥且表面不完整，且其皮下木质部嵌有大量楠木圆卵的是产卵枝，采集后进行采集和检查。

2、中国专利cn218920033u公开了一种金蝉养殖金蝉卵枝孵化架，该技术方案通过设置架体、放置槽、第一滑槽、第一滑块、固定筒、弹簧、挂钩、第二滑槽，本设备解决了操作人员在挂卵枝片的时候，需要用绳子将孵枝片系在孵化架上，非常麻烦不便，耗时耗力的问题，降低了工作人员系绳子的工作量，而且当需要将卵枝片取下浸药除螨的时候使工作效率大大提高，增强了设备的实用性；

3、但该金蝉卵枝悬挂架，在使用过程中，并不具备防水通风功能，导致在使用时，金蝉卵枝容易受到雨水影响，且周围环境气流流速较慢时，无法对金蝉卵枝进行较好的通风，进而不利于金蝉养殖工作使用。

技术实现思路

1、本实用新型提供一种通风防水的金蝉卵枝悬挂架，旨在解决金蝉卵枝悬挂架，在使用过程中，并不具备防水通风功能，导致在使用时，金蝉卵枝容易受到雨水影响的问题。

2、本实用新型是这样实现的，一种通风防水的金蝉卵枝悬挂架，包括工字底架，所述工字底架上表面的两端均固定连接有支撑杆，两个所述支撑杆的顶端之间拆卸设置有横杆，所述横杆的下表面通过挂具结构拆卸设置有若干个挂架，所述挂架上设置有若干个挂接口；

3、所述横杆的上表面拆卸设置有挡雨棚，所述挡雨棚上的前侧与后侧均设置有容纳盒，所述容纳盒的内腔设置有若干个风扇，所述容纳盒的底部开设有若干个排气口，所述容纳盒的上表面通过若干个连接螺栓拆卸设置有检修盖板，所述检修盖板上表面的两端均设置有进气窗，所述检修盖板的下表面设置有对两个所述进气窗进行封堵的堵板机构。

4、优选的，所述支撑杆的顶端固定连接有于所述横杆适配的放置座，所述横杆的两端均固定连接有限位块，一个所述放置座上设置有与所述横杆适配的锁具。

5、优选的，所述挂具结构包括挂板，所述挂板固定连接于所述横杆的下表面，所述挂板的表面开设有若干个槽口，所述挂架的顶部固定连接有与所述槽口适配的挂钩

6、优选的，所述堵板机构包括双向电动伸缩杆与两个封堵密封板，所述双向电动伸缩杆固定连接于所述检修盖板的下表面，两个所述封堵密封板分别固定连接于所述检修盖板的两端，且与所述进气窗适配。

7、优选的，所述横杆上表面的两端均固定连接有固定块，所述固定块的顶部固定连接有连接座，所述挡雨棚内壁的两端均固定连接有与所述连接座适配的安装座，所述安装座通过若干个螺栓组与所述连接座拆卸连接。

8、优选的，所述工字底架下表面的四角均固定连接有自锁万向轮，所述工字底架的顶部与所述支撑杆侧壁的顶端之间固定连接有若干个加强筋。

9、优选的，多个所述风扇通过支架沿所述容纳盒的长度方向均匀间隔分布排列，多个所述排气口沿所述容纳盒的长度方向均匀间隔分布排列。

10、有益效果

11、与现有技术相比，本实用新型的有益效果是：本实用新型的一种通风防水的金蝉卵枝悬挂架。

12、(1)、通过多个挂接口，便于向挂架的表面挂接捆绑后的金蝉卵枝，挂接完成后，即可通过挡雨棚对外部雨水进行阻拦，进而对金蝉卵枝进行防护，并在外部的气流流速较低后，可通过风扇工作后，将外部的气流快速通过进气窗抽取至容纳盒的内腔中，并通过若干个排气口进行排出，进而对金蝉卵枝进行快速的通风，增加装置的通风防水功能，利于金蝉卵枝的养殖工作使用。

13、(2)、通过外部环境存在雨水后，即可通过双向电动伸缩杆伸长，带动两个封堵密封板移动，通过封堵密封板移动至与进气窗的对应位置后，即可对进气窗进行封堵，避免雨水通过进气窗进入容纳盒内腔的情况出现，提高对多个风扇的保护，延长装置的使用寿命，减小装置的维护成本，且提高装置通风使用工作过程中的稳定性。

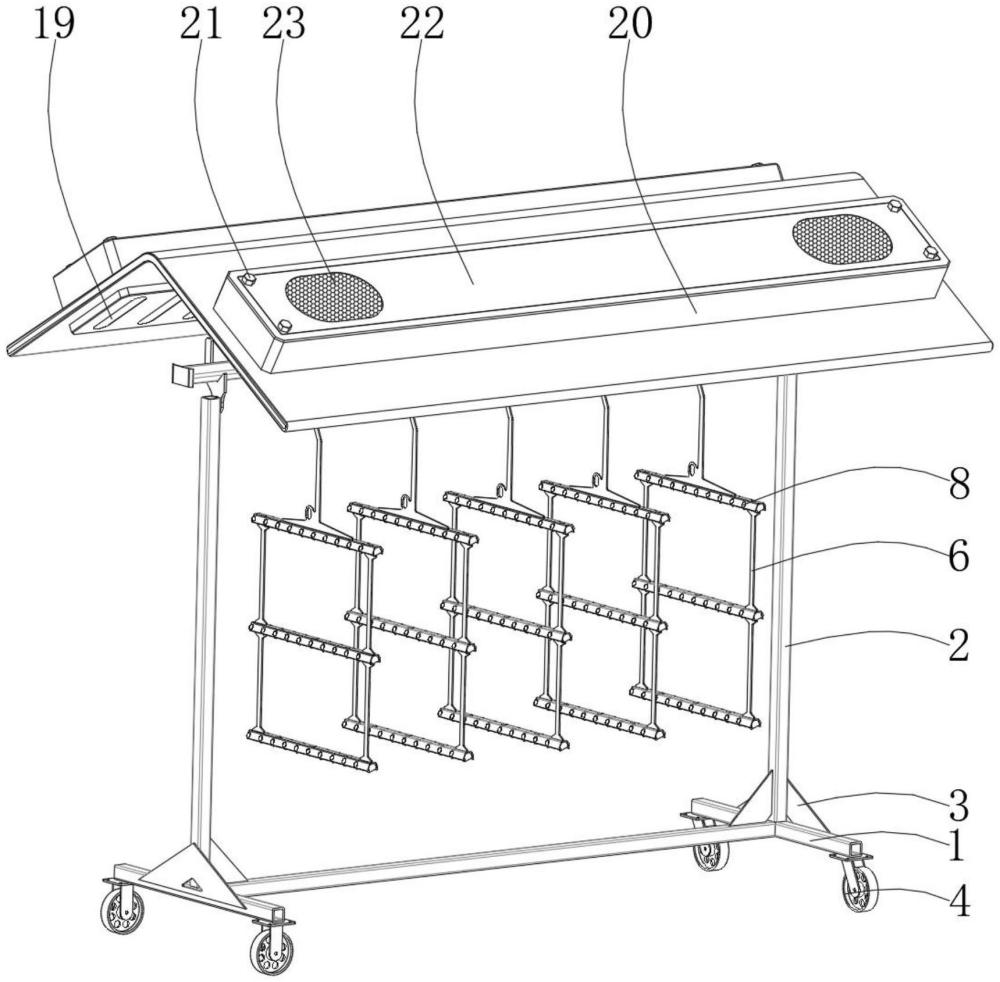

1.一种通风防水的金蝉卵枝悬挂架，包括工字底架(1)，其特征在于：所述工字底架(1)上表面的两端均固定连接有支撑杆(2)，两个所述支撑杆(2)的顶端之间拆卸设置有横杆(9)，所述横杆(9)的下表面通过挂具结构拆卸设置有若干个挂架(6)，所述挂架(6)上设置有若干个挂接口(8)；

2.如权利要求1所述的一种通风防水的金蝉卵枝悬挂架，其特征在于：所述支撑杆(2)的顶端固定连接有于所述横杆(9)适配的放置座(10)，所述横杆(9)的两端均固定连接有限位块(19)，一个所述放置座(10)上设置有与所述横杆(9)适配的锁具(11)。

3.如权利要求1所述的一种通风防水的金蝉卵枝悬挂架，其特征在于：所述挂具结构包括挂板(5)，所述挂板(5)固定连接于所述横杆(9)的下表面，所述挂板(5)的表面开设有若干个槽口，所述挂架(6)的顶部固定连接有与所述槽口适配的挂钩(7)。

4.如权利要求1所述的一种通风防水的金蝉卵枝悬挂架，其特征在于：所述堵板机构包括双向电动伸缩杆(24)与两个封堵密封板(25)，所述双向电动伸缩杆(24)固定连接于所述检修盖板(22)的下表面，两个所述封堵密封板(25)分别固定连接于所述检修盖板(22)的两端，且与所述进气窗(23)适配。

5.如权利要求1所述的一种通风防水的金蝉卵枝悬挂架，其特征在于：所述横杆(9)上表面的两端均固定连接有固定块(12)，所述固定块(12)的顶部固定连接有连接座(13)，所述挡雨棚(16)内壁的两端均固定连接有与所述连接座(13)适配的安装座(15)，所述安装座(15)通过若干个螺栓组(14)与所述连接座(13)拆卸连接。

6.如权利要求1所述的一种通风防水的金蝉卵枝悬挂架，其特征在于：所述工字底架(1)下表面的四角均固定连接有自锁万向轮(4)，所述工字底架(1)的顶部与所述支撑杆(2)侧壁的顶端之间固定连接有若干个加强筋(3)。

7.如权利要求1所述的一种通风防水的金蝉卵枝悬挂架，其特征在于：多个所述风扇(17)通过支架沿所述容纳盒(20)的长度方向均匀间隔分布排列，多个所述排气口(18)沿所述容纳盒(20)的长度方向均匀间隔分布排列。
