一种有机大米种植用诱虫装置的制作方法

本发明涉及农业，具体涉及一种有机大米种植用诱虫装置。

背景技术：

1、有机大米指的是栽种稻米的过程中，使用天然有机的栽种方式，完全采用自然农耕法种出来的大米，有机大米必须是种植改良场推荐的良质米品种，而且在栽培过程中不能使用化学肥料，农药和生长调节剂等；有机大米种植过程中，对于虫害的处理，一般是通过生物、物理方法或人工捕捉的方式防治病虫害，其生物除虫方法，是通过在水稻田中喂养青蛙、养鸡等动物，来捕食害虫，采用物理方法一般是通过设置诱虫装置，对害虫进行诱捕，去除病虫害；

2、在中国实用新型专利cn223844733u公开了一种用于西葫芦种植的虫害治理设备，其结构包括顶盖、防护网连接的桶身、中央设置的诱虫灯、环绕布置的高压电网，以及位于电网下方的相机摄像头和集虫斗，该装置通过翻转机构将击毙的害虫尸体经漏斗送入拍照仓，定时翻转倒入集虫斗，实现害虫图像采集、种类识别与趋势分析，通过统计放电次数精准计数，并可分析害虫出现时段、分布规律及活动特征，为农户提供科学预警与防治依据，但是其诱虫灯周围采用固定式高压电网，害虫被电击后残骸易附着于电网表面，长期积累形成绝缘层，不仅显著降低电网导电性能和灭虫效率，还可能引发短路甚至设备故障，电网清洁依赖人工定期维护，尤其在大面积有机稻田中，频繁人工干预既不现实也不经济。

技术实现思路

1、本发明的目的在于克服上述技术不足，提供一种有机大米种植用诱虫装置，解决现有技术中的大米种植用诱虫机构，无法定期对电网表面进行清理，导致害虫被电击后残骸易附着于电网表面，长期积累形成绝缘层，不仅显著降低电网导电性能和灭虫效率，还可能引发短路甚至设备故障的技术问题。

2、为达到上述技术目的，本发明采取了以下技术方案：

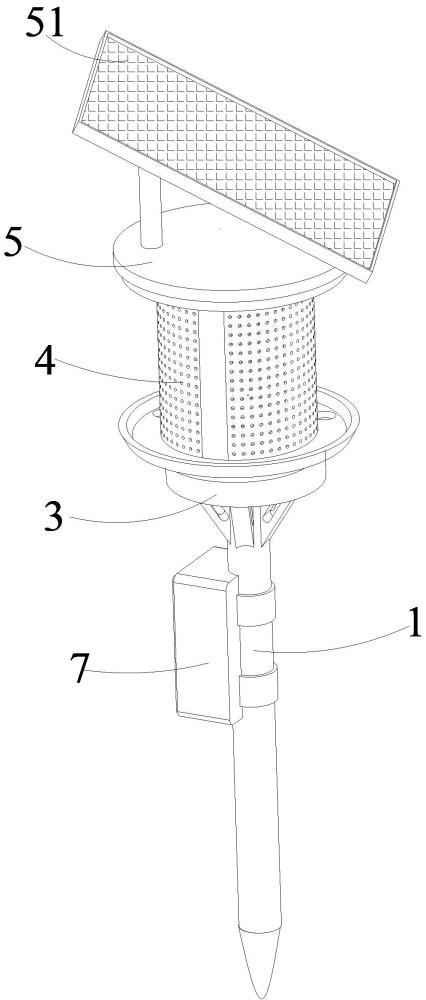

3、第一方面，本发明提供了一种有机大米种植用诱虫装置，包括：

4、固定杆，其用于竖直安装于田间地面；

5、处理机构，其包括诱虫件、灭虫件、顶板和清理件，所述诱虫件安装于所述固定杆的上端，并用于吸引害虫；所述灭虫件可拆卸地套设于所述诱虫件的外周，用于对被吸引的害虫进行电击杀灭，所述灭虫件的顶部安装有所述顶板，所述顶板的上方倾斜安装有光伏件，所述顶板的下方设置有用于清理所述灭虫件的清理件；

6、控制组件，其安装于所述固定杆上，并用于远程控制所述诱虫件、所述灭虫件和所述清理件。

7、在一些实施例中，所述固定杆的下端安装有破土锥。

8、在一些实施例中，所述诱虫件包括底座、套筒和诱虫灯；所述底座安装于所述固定杆上端，且所述底座上设置有套筒，所述套筒的外周设置有螺纹槽，所述套筒螺纹连接于所述灭虫件的下端，且所述底座上安装有所述诱虫灯，位于所述诱虫灯的外周缠绕设置有所述灭虫件。

9、在一些实施例中，所述诱虫件还包括柱状诱芯，所述柱状诱芯可拆卸连接于所述清理件外部。

10、在一些实施例中，所述灭虫件包括缠绕于所述诱虫灯外部的电网，且所述电网上形成有若干孔洞，所述电网的下端设置有集虫板，所述集虫板上开设有若干通孔，所述集虫板的下端螺纹连接有所述套筒。

11、在一些实施例中，所述光伏件包括支撑杆、太阳能板和第一供电块；所述支撑杆安装于所述顶板上，且所述支撑杆的上端倾斜安装有所述太阳能板，所述第一供电块安装于所述顶板内腔，并与所述太阳能板电连接。

12、在一些实施例中，位于所述顶板的下方开设有环形的滑槽，且靠近所述滑槽且在所述顶板下端还设置有延伸板，所述延伸板的内壁设置有若干齿块，所述齿块与所述清理件之间啮合连接。

13、在一些实施例中，所述清理件包括活动板、驱动电机和驱动齿轮，所述活动板上端滑动连接于所述滑槽内，下端滑动连接于所述集虫板上，且所述驱动电机安装于所述活动板上，其上端贯穿所述活动板，并连接有所述驱动齿轮，所述驱动齿轮与所述齿块之间啮合，所述活动板面向所述电网的一面设置有刮片。

14、在一些实施例中，所述活动板的内壁开设有活动孔，所述活动孔内从上至下依次设置有若干弹簧阻尼器，所述弹簧阻尼器的伸缩端连接有所述刮片，所述刮片抵接于所述电网外周。

15、在一些实施例中，所述控制组件包括箱体，所述箱体安装于所述固定杆上，所述箱体内依次安装有第二供电块、单片机和无线传输器，所述控制组件还包括光敏传感器，所述光敏传感器安装于所述顶板外周。

16、与现有技术相比，本发明提供的一种有机大米种植用诱虫装置，诱虫件位于装置中心，有效吸引趋光性害虫，环绕其外周的灭虫件采用可拆卸式高压电网结构，在害虫接触时即时电击杀灭，尤为关键的是，在顶板下方设置专用清理件，可定期或按需自动清除附着于电网表面的昆虫残骸，避免残骸堆积形成绝缘层，从而长期维持电网的高导电性和灭虫效率，显著降低因污垢导致的设备故障率，灭虫件以套设方式可拆卸地安装于诱虫件外周，无需工具即可快速拆装，极大方便了电网清洁、诱芯更换或部件检修，适用于大面积稻田部署场景，有效降低运维成本和人工干预频率，顶板上方倾斜安装光伏件，可将光能转化为电能为整个系统供电，摆脱对市电的依赖，适用于偏远或无电源覆盖的有机稻田，控制组件集成光敏传感器、无线通信模块及控制器，可根据昼夜变化自动启停诱虫灯，并支持用户通过移动终端远程控制诱虫、灭虫及清理功能，实现智能化、精准化虫害管理。

1.一种有机大米种植用诱虫装置，其特征在于，包括：

2.根据权利要求1所述的一种有机大米种植用诱虫装置，其特征在于：所述固定杆的下端安装有破土锥。

3.根据权利要求1所述的一种有机大米种植用诱虫装置，其特征在于：所述诱虫件包括底座、套筒和诱虫灯；所述底座安装于所述固定杆上端，且所述底座上设置有套筒，所述套筒的外周设置有螺纹槽，所述套筒螺纹连接于所述灭虫件的下端，且所述底座上安装有所述诱虫灯，位于所述诱虫灯的外周缠绕设置有所述灭虫件。

4.根据权利要求3所述的一种有机大米种植用诱虫装置，其特征在于：所述诱虫件还包括柱状诱芯，所述柱状诱芯可拆卸连接于所述清理件外部。

5.根据权利要求4所述的一种有机大米种植用诱虫装置，其特征在于：所述灭虫件包括缠绕于所述诱虫灯外部的电网，且所述电网上形成有若干孔洞，所述电网的下端设置有集虫板，所述集虫板上开设有若干通孔，所述集虫板的下端螺纹连接有所述套筒。

6.根据权利要求5所述的一种有机大米种植用诱虫装置，其特征在于：所述光伏件包括支撑杆、太阳能板和第一供电块；所述支撑杆安装于所述顶板上，且所述支撑杆的上端倾斜安装有所述太阳能板，所述第一供电块安装于所述顶板内腔，并于所述太阳能板电连接。

7.根据权利要求6所述的一种有机大米种植用诱虫装置，其特征在于：位于所述顶板的下方开设有环形的滑槽，且靠近所述滑槽且在所述顶板下端还设置有延伸板，所述延伸板的内壁设置有若干齿块，所述齿块与所述清理件之间啮合连接。

8.根据权利要求7所述的一种有机大米种植用诱虫装置，其特征在于：所述清理件包括活动板、驱动电机和驱动齿轮，所述活动板上端滑动连接于所述滑槽内，下端滑动连接于所述集虫板上，且所述驱动电机安装于所述活动板上，其上端贯穿所述活动板，并连接有所述驱动齿轮，所述驱动齿轮与所述齿块之间啮合，所述活动板面向所述电网的一面设置有刮片。

9.根据权利要求8所述的一种有机大米种植用诱虫装置，其特征在于：所述活动板的内壁开设有活动孔，所述活动孔内从上至下依次设置有若干弹簧阻尼器，所述弹簧阻尼器的伸缩端连接有所述刮片，所述刮片抵接于所述电网外周。

10.根据权利要求1所述的一种有机大米种植用诱虫装置，其特征在于：所述控制组件包括箱体，所述箱体安装于所述固定杆上，所述箱体内依次安装有第二供电块、单片机和无线传输器，所述控制组件还包括光敏传感器，所述光敏传感器安装于所述顶板外周。
