一种薄膜打孔装置及包含该装置的覆膜播种机的制作方法

本技术涉及农业机械,具体涉及一种薄膜打孔装置及包含该装置的覆膜播种机。

背景技术:

1、在现代化农业生产中,地膜覆盖技术因其具有保温、保湿、保肥、抑制杂草生长等优点而被广泛应用。播种机是实施该技术的关键设备,传统的作业方式通常采用先覆膜后播种的流程。具体而言,现有的播种机通常设置有覆膜装置,在行进过程中,先将地膜平整地覆盖于已整理好的垄面上。

2、然而,这种传统工艺存在一个显著的弊端:覆膜完成后,地膜完整地封闭了土壤表面,后续还需要进行播种作业。此时,必须由人工或另外的机械设备在地膜上逐一开出种孔,然后再通过播种机将种子投入孔中。这种“覆膜”与“开孔播种”分离的作业模式,整个播种过程需要分为覆膜和开孔播种两个独立的环节,甚至需要农机进行两次进地作业,严重影响了农田作业的整体效率,无法满足大规模、集约化农业生产的需求,同时额外的人工开孔或专门的开孔设备增加了人力成本和设备投入成本,同时,两次进地作业也导致了燃油消耗的增加。

技术实现思路

1、因此,针对上述的问题,本实用新型提出一种实现覆膜与开孔播种的一体化作业,有效提升作业效率,降低生产成本的薄膜打孔装置及包含该装置的覆膜播种机。

2、本实用新型是通过以下技术方案来实现的:

3、一种薄膜打孔装置,包括打孔机架,还包括:

4、导向筒,所述导向筒竖向设置于所述打孔机架上;

5、打孔筒,所述打孔筒竖向设置于所述导向筒内部,并可沿所述导向筒升降;

6、升降驱动装置,所述升降驱动装置包含设置于所述打孔机架上的电机,所述电机的输出端传动设置有连杆组件,所述连杆组件的输出端传动连接于所述打孔筒上端,用于驱动所述打孔筒升降。

7、作为本实用新型的进一步改进,所述连杆组件包括第一连杆和第二连杆,所述第一连杆的一端固定于所述电机的输出端,所述第一连杆的另一端铰接所述第二连杆的一端,所述第二连杆的另一端铰接所述打孔筒的上端。

8、作为本实用新型的进一步改进,所述第二连杆包括中间连接杆以及设置于所述中间连接杆两端的端部连接杆,所述中间连接杆为螺杆,所述端部连接杆与所述中间连接杆通过螺纹连接,两端的所述端部连接杆通过销轴分别与所述第一连杆及所述打孔筒的上端铰接。

9、作为本实用新型的进一步改进,还包括除泥装置,所述除泥装置用于刮除所述打孔筒外壁和/或内壁上附着的泥土。

10、作为本实用新型的进一步改进,所述除泥装置包括外部除泥筒,所述外部除泥筒固定于所述打孔机架上并位于所述导向筒下方,所述外部除泥筒套设于所述打孔筒外侧,且所述外部除泥筒的内壁与所述打孔筒的外壁贴合。

11、作为本实用新型的进一步改进,所述除泥装置包括内部除泥柱,所述内部除泥柱设于所述打孔筒内部,且所述内部除泥柱的外壁与所述打孔筒的内壁贴合。

12、作为本实用新型的进一步改进,所述内部除泥柱的上端设有连接销轴,所述导向筒的上端设有销轴孔,所述连接销轴插设于所述销轴孔内,所述打孔筒的筒壁设有竖向的避让长槽,所述连接销轴穿过所述避让长槽。

13、作为本实用新型的进一步改进,所述内部除泥柱的下端在所述打孔筒上升至最高位置时,突出于所述打孔筒的下端。

14、作为本实用新型的进一步改进,所述打孔筒的下端具有锥形部。

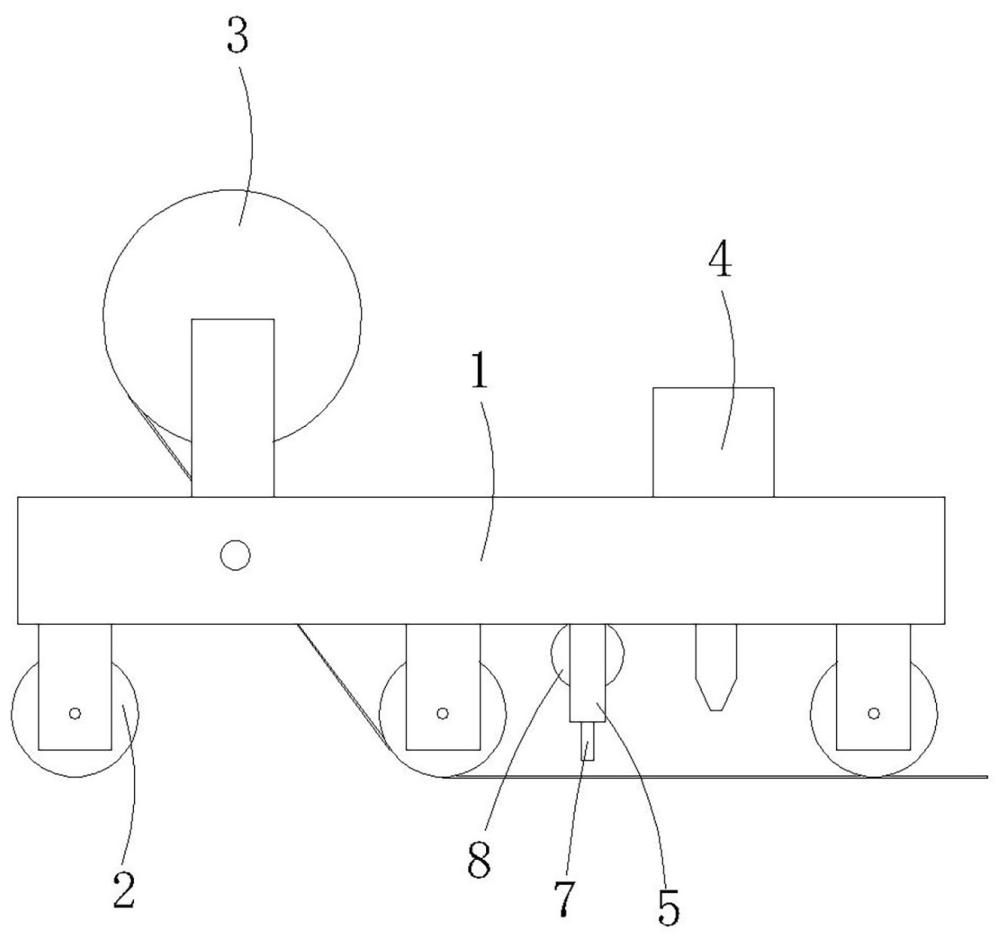

15、基于同一构思,本实施例还公开一种覆膜播种机,包括如上所述的薄膜打孔装置。

16、本实用新型的有益效果:本实用新型中通过电机带动连杆组件运动,连杆组件将电机的旋转输出转换为直线往复运动,并最终带动打孔筒在导向筒的约束下作精准的竖向升降运动,从而实现在前行过程中对地膜的同步冲孔,进而实现覆膜播种机覆膜与打孔的同步作业,避免二次进地,显著提高了工作效率。

1.一种薄膜打孔装置,包括打孔机架(5),其特征在于,还包括:

2.根据权利要求1所述的薄膜打孔装置,其特征在于:所述连杆组件包括第一连杆(9)和第二连杆(10),所述第一连杆(9)的一端固定于所述电机(8)的输出端,所述第一连杆(9)的另一端铰接所述第二连杆(10)的一端,所述第二连杆(10)的另一端铰接所述打孔筒(7)的上端。

3.根据权利要求2所述的薄膜打孔装置,其特征在于:所述第二连杆(10)包括中间连接杆(101)以及设置于所述中间连接杆(101)两端的端部连接杆(102),所述中间连接杆(101)为螺杆,所述端部连接杆(102)与所述中间连接杆(101)通过螺纹连接,两端的所述端部连接杆(102)通过销轴分别与所述第一连杆(9)及所述打孔筒(7)的上端铰接。

4.根据权利要求1所述的薄膜打孔装置,其特征在于:还包括除泥装置,所述除泥装置用于刮除所述打孔筒(7)外壁和/或内壁上附着的泥土。

5.根据权利要求4所述的薄膜打孔装置,其特征在于:所述除泥装置包括外部除泥筒(11),所述外部除泥筒(11)固定于所述打孔机架(5)上并位于所述导向筒(6)下方,所述外部除泥筒(11)套设于所述打孔筒(7)外侧,且所述外部除泥筒(11)的内壁与所述打孔筒(7)的外壁贴合。

6.根据权利要求4所述的薄膜打孔装置,其特征在于:所述除泥装置包括内部除泥柱(12),所述内部除泥柱(12)设于所述打孔筒(7)内部,且所述内部除泥柱(12)的外壁与所述打孔筒(7)的内壁贴合。

7.根据权利要求6所述的薄膜打孔装置,其特征在于:所述内部除泥柱(12)的上端设有连接销轴(13),所述导向筒(6)的上端设有销轴孔,所述连接销轴(13)插设于所述销轴孔内,所述打孔筒(7)的筒壁设有竖向的避让长槽(14),所述连接销轴(13)穿过所述避让长槽(14)。

8.根据权利要求6所述的薄膜打孔装置,其特征在于:所述内部除泥柱(12)的下端在所述打孔筒(7)上升至最高位置时,突出于所述打孔筒(7)的下端。

9.根据权利要求1所述的薄膜打孔装置,其特征在于:所述打孔筒(7)的下端具有锥形部(15)。

10.一种覆膜播种机,其特征在于:包括如权利要求1至9中任意一项所述的薄膜打孔装置。
