一种林木病虫害诱杀器的制作方法

本技术涉及病虫害防治设备，具体为一种林木病虫害诱杀器。

背景技术：

1、在林业生态保护与林木培育工作中，病虫害防治是核心环节之一。为减少化学农药对生态环境的破坏，物理诱杀技术被广泛应用，其核心设备为林木病虫害诱杀器。

2、现有林木病虫害诱杀器虽能实现诱捕-电击-收集的基本功能，但在实际应用中存在明显缺陷：诱杀器的诱虫通道孔径单一，无法适配不同体型的害虫，导致对小型害虫易漏捕、对大型害虫易阻挡，诱杀范围受限；诱捕件中的食诱剂多为直接注入容器或简单浸泡棉芯，易出现初期渗出过快、后期供给不足的问题，诱虫效果持续性差；被电击的害虫尸体堆积在收集座内，需人工频繁拆卸清理，且堆积过多时易堵塞电网下方通道，影响后续诱杀工作。

3、诱杀器的诱虫通道孔径单一，无法适配不同体型的害虫；食诱剂易出现初期渗出过快、后期供给不足的问题，诱虫效果持续性差；害虫尸体堆积在收集座内，需人工频繁拆卸清理。

技术实现思路

1、本实用新型的目的在于提供一林木病虫害诱杀器，以解决上述背景技术中提出的诱杀器的诱虫通道孔径单一，无法适配不同体型的害虫；食诱剂易出现初期渗出过快、后期供给不足的问题，诱虫效果持续性差；害虫尸体堆积在收集座内，需人工频繁拆卸清理的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种林木病虫害诱杀器，包括壳体、调节件、诱捕件收集座和电网，所述调节件套接在壳体外侧，所述诱捕件插接在壳体内侧，所述收集座套接在壳体底部，所述电网位于壳体内侧，所述壳体外侧连接有卡环，所述卡环两两一组，两组卡环内侧开设有呈环形均匀排列的通孔；所述调节件包括调节环和定位杆，所述定位杆连接在调节环外侧，所述调节环卡接在卡环之间，所述调节环上开设有与通孔相对应的调节孔组，所述调节孔组设置有从大到小均匀排列的不同直径的孔洞。

3、优选的，所述壳体内侧连接有限位环，所述壳体顶部开设有插槽座。

4、优选的，所述诱捕件插接在插槽座内侧，所述诱捕件包括储液腔、连杆和食诱棉芯，所述连杆连接在储液腔下方，所述食诱棉芯位于连杆之间。

5、优选的，所述储液腔卡接在插槽座内侧，所述储液腔内侧设置为漏斗形，所述储液腔底部开设有渗液孔；所述连杆内侧连接有渗液托盘和积液托盘，所述渗液托盘底部开设有滴漏孔，所述渗液托盘设置有多组，且位于积液托盘上方；所述食诱棉芯设置有多组，分别插接在渗液托盘和积液托盘内侧。

6、优选的，所述收集座包括卡接壳和固定托盘，所述固定托盘连接在卡接壳下方，所述卡接壳套接在壳体下方，所述卡接壳内侧连接有限位座环，所述限位座环与限位环相对应。

7、优选的，所述固定托盘内侧设置有驱动电机，所述驱动电机输出端连接有驱动轮，所述驱动轮外侧套接有皮带，所述皮带内侧插接有联动轮，所述联动轮内侧插接有联动杆，所述联动杆插接在卡接壳和固定托盘之间，所述联动杆外侧套接有转动环，所述转动环位于卡接壳和固定托盘之间。

8、优选的，所述电网套接在限位环和限位座环外侧。

9、本实用新型的技术效果和优点：

10、1、该林木病虫害诱杀器，通过调节环与卡环的配合，实现 3 种不同孔径的诱虫通道切换，适配不同体型的多种害虫；

11、2、该林木病虫害诱杀器，漏斗形储液腔通过开设渗液孔，降低药液渗漏速度，漏斗形储液腔配合多层渗液托盘和积液托盘的设计，多级承接避免药液浪费，减少补液频率；

12、3、该林木病虫害诱杀器，驱动电机带动转动环自动清理尸体，降低人工成本。

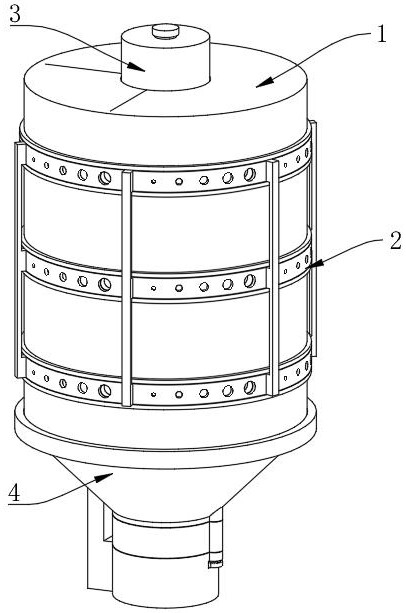

1.一种林木病虫害诱杀器，包括壳体（1）、调节件（2）、诱捕件（3）收集座（4）和电网（5），所述调节件（2）套接在壳体（1）外侧，所述诱捕件（3）插接在壳体（1）内侧，所述收集座（4）套接在壳体（1）底部，所述电网（5）位于壳体（1）内侧，其特征在于，所述壳体（1）外侧连接有卡环（11），所述卡环（11）两两一组，两组卡环（11）内侧开设有呈环形均匀排列的通孔（12）；所述调节件（2）包括调节环（21）和定位杆（22），所述定位杆（22）连接在调节环（21）外侧，所述调节环（21）卡接在卡环（11）之间，所述调节环（21）上开设有与通孔（12）相对应的调节孔组（211），所述调节孔组（211）设置有从大到小均匀排列的孔洞。

2.根据权利要求1所述的一种林木病虫害诱杀器，其特征在于，所述壳体（1）内侧连接有限位环（13），所述壳体（1）顶部开设有插槽座（14）。

3.根据权利要求1所述的一种林木病虫害诱杀器，其特征在于，所述诱捕件（3）插接在插槽座（14）内侧，所述诱捕件（3）包括储液腔（31）、连杆（32）和食诱棉芯（33），所述连杆（32）连接在储液腔（31）下方，所述食诱棉芯（33）位于连杆（32）之间。

4.根据权利要求3所述的一种林木病虫害诱杀器，其特征在于，所述储液腔（31）卡接在插槽座（14）内侧，所述储液腔（31）内侧设置为漏斗形，所述储液腔（31）底部开设有渗液孔（311）；所述连杆（32）内侧连接有渗液托盘（321）和积液托盘（322），所述渗液托盘（321）底部开设有滴漏孔（3211），所述渗液托盘（321）设置有多组，且位于积液托盘（322）上方；所述食诱棉芯（33）设置有多组，分别插接在渗液托盘（321）和积液托盘（322）内侧。

5.根据权利要求2所述的一种林木病虫害诱杀器，其特征在于，所述收集座（4）包括卡接壳（41）和固定托盘（42），所述固定托盘（42）连接在卡接壳（41）下方，所述卡接壳（41）套接在壳体（1）下方，所述卡接壳（41）内侧连接有限位座环（411），所述限位座环（411）与限位环（13）相对应。

6.根据权利要求5所述的一种林木病虫害诱杀器，其特征在于，所述固定托盘（42）内侧设置有驱动电机（421），所述驱动电机（421）输出端连接有驱动轮（422），所述驱动轮（422）外侧套接有皮带（423），所述皮带（423）内侧插接有联动轮（424），所述联动轮（424）内侧插接有联动杆（425），所述联动杆（425）插接在卡接壳（41）和固定托盘（42）之间，所述联动杆（425）外侧套接有转动环（426），所述转动环（426）位于卡接壳（41）和固定托盘（42）之间。

7.根据权利要求5所述的一种林木病虫害诱杀器，其特征在于，所述电网（5）套接在限位环（13）和限位座环（411）外侧。
