一种带自清洁功能的防逃逸水产养殖网箱的制作方法

本技术属于水产养殖网箱，具体涉及一种带自清洁功能的防逃逸水产养殖网箱。

背景技术：

1、水产养殖网箱作为现代渔业养殖的重要装备，其网体的清洁程度直接关系到养殖水体的交换效率、内部水质环境以及养殖生物的健康与生长速度。在实际养殖过程中，网箱的网衣极易附着藻类、贝类、藤壶等生物污损物及其他有机杂质。这些附着物会堵塞网眼，导致网箱内外水体交换不畅，从而引发网箱内部溶解氧降低、氨氮等有害物质累积等一系列水质恶化问题，严重制约养殖产量，甚至引发鱼类疾病与死亡。

2、为了应对网箱污堵问题，现有技术中主要采用人工清洗、高压水枪船冲洗或安装简单刷洗装置等方法。人工清洗效率低下、劳动强度大且存在安全隐患；高压水枪船冲洗则成本高昂，难以对网箱内侧进行全面、均匀的清洗，操作不当还易损坏网衣。此外，也有在网箱内部设置固定喷头或简单旋转喷头的尝试，但这些方式往往存在清洁死角，无法对网箱的整个内壁表面进行无遗漏的彻底清洁。

3、另一方面，为防止养殖鱼类逃逸，养殖网箱通常采用双层甚至多层网体结构，这进一步增加了清洁的难度。传统的清洁方式很难在保证防逃逸功能不受影响的前提下，对内侧网壁进行高效、彻底的清洗。

4、为此，我们提出了一种带自清洁功能的防逃逸水产养殖网箱，该装置不仅具有防逃逸功能，同时螺旋运动确保清洁无死角，高压水流有效清除污物。

技术实现思路

1、本实用新型的目的是提供一种带自清洁功能的防逃逸水产养殖网箱，该装置不仅具有防逃逸功能，同时螺旋运动确保清洁无死角，高压水流有效清除污物。

2、本实用新型采取的技术方案具体如下：

3、一种带自清洁功能的防逃逸水产养殖网箱，包括圆柱形内网和套设于其外的圆柱形主外网，所述圆柱形主外网的顶部设置有漂浮盘，所述漂浮盘顶部设置有清洁组件；

4、所述清洁组件包括设置在所述漂浮盘顶部的支架和高压微型水泵，所述支架上设置有转动组件，所述转动组件上安装有中空转轴，所述中空转轴内部设置有弹性组件，所述弹性组件上设置有连接杆，所述连接杆一端安装有第二滑块，所述圆柱形内网的内壁上固定设置有一条螺旋轨道，所述第二滑块在所述螺旋轨道内部滑动，且所述弹性组件底部固定设置有中空筒，所述中空筒底部转动设置有连接软管，所述连接软管一端与所述高压微型水泵连接，且所述中空筒外侧设置有与之连通的连通管，所述连通管一端设置有高压喷头。

5、进一步的，所述圆柱形主外网孔径小于所述圆柱形内网的孔径。

6、进一步的，所述转动组件包括固定设置在所述支架上的防水往复步进电机，所述防水往复步进电机的输出端与所述中空转轴连接。

7、进一步的，所述弹性组件包括设置在所述中空转轴内部的弹簧，所述弹簧底部设置有滑动盘，所述滑动盘底部设置有移动杆，所述移动杆底部贯穿出所述中空转轴并与所述连接杆连接。

8、进一步的，所述中空转轴内壁上开设有第一滑槽，所述第一滑槽内部设置有第一滑块，所述第一滑块一侧与所述滑动盘连接。

9、进一步的，所述第二滑块与所述螺旋轨道相匹配。

10、进一步的，所述第二滑块、所述螺旋轨道、所述高压喷头、所述连接杆和所述中空筒外侧均设置有防腐蚀层。

11、本实用新型取得的技术效果为：

12、当清洁功能被激活时，高压微型水泵开始工作，从网箱外部或内部水源抽取水，并通过连接软管将高压水输送至中空筒，然后经过连通管从高压喷头喷出，同时转动组件驱动中空转轴转动，中空转轴带动连接杆和中空筒进行转动，连接杆带动第二滑块在螺旋轨道上移动，由于螺旋轨道的螺旋设计，第二滑块的滑动带动中空筒在转动的同时通过弹性组件向下移动，同时由于中空筒与连接软管转动连接，导致中空筒转动，连接软管不转动，中空筒带动连通管使高压喷头进行转动，在中空筒转动和移动的过程中，高压喷头持续喷出高压水束，这些水束冲击圆柱形内网的内壁，有效清除附着在网面上的藻类、污物或其他堵塞物，保持网眼通畅，防止网箱因污物积累而影响水质或鱼类健康。该装置不仅具有防逃逸功能，同时螺旋运动确保清洁无死角，高压水流有效清除污物。

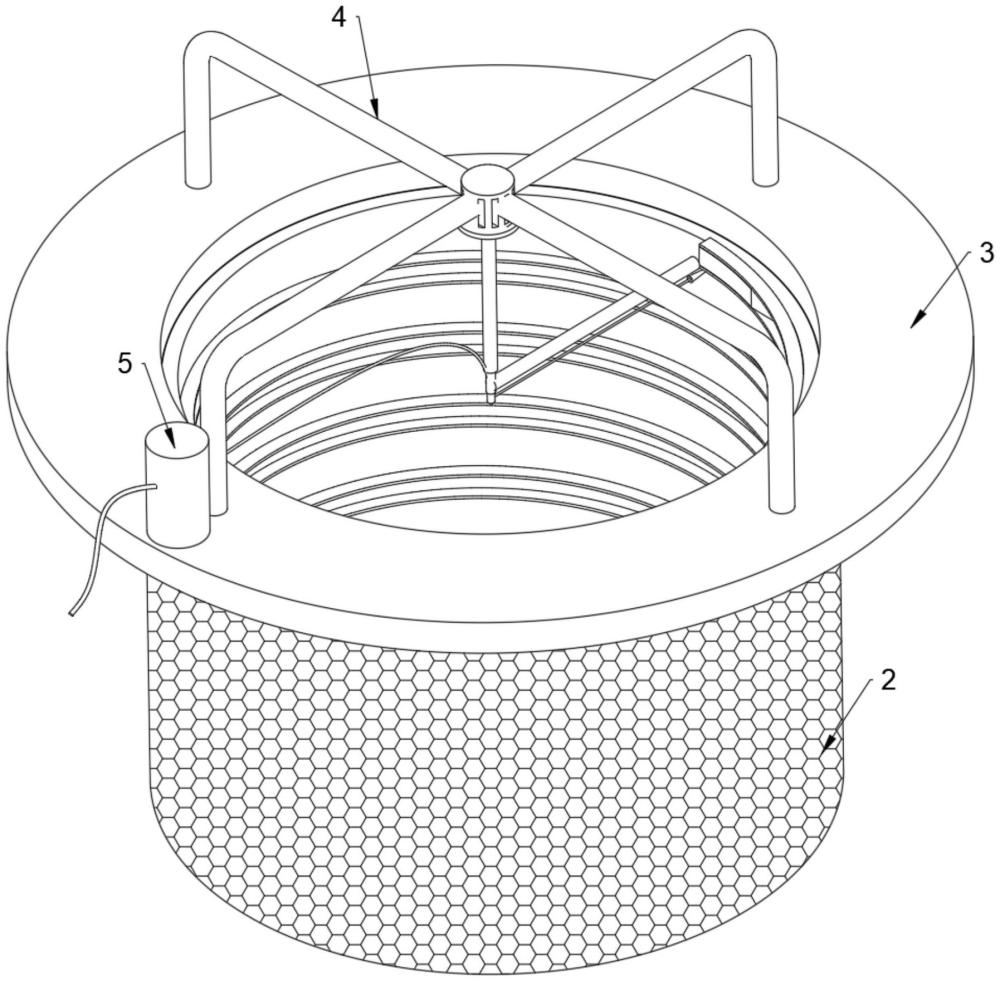

1.一种带自清洁功能的防逃逸水产养殖网箱，包括圆柱形内网(1)和套设于其外的圆柱形主外网(2)，所述圆柱形主外网(2)的顶部设置有漂浮盘(3)，所述漂浮盘(3)顶部设置有清洁组件；

2.根据权利要求1所述的一种带自清洁功能的防逃逸水产养殖网箱，其特征在于：所述圆柱形主外网(2)孔径小于所述圆柱形内网(1)的孔径。

3.根据权利要求1所述的一种带自清洁功能的防逃逸水产养殖网箱，其特征在于：所述转动组件包括固定设置在所述支架(4)上的防水往复步进电机(14)，所述防水往复步进电机(14)的输出端与所述中空转轴(6)连接。

4.根据权利要求1所述的一种带自清洁功能的防逃逸水产养殖网箱，其特征在于：所述弹性组件包括设置在所述中空转轴(6)内部的弹簧(15)，所述弹簧(15)底部设置有滑动盘(16)，所述滑动盘(16)底部设置有移动杆(17)，所述移动杆(17)底部贯穿出所述中空转轴(6)并与所述连接杆(7)连接。

5.根据权利要求4所述的一种带自清洁功能的防逃逸水产养殖网箱，其特征在于：所述中空转轴(6)内壁上开设有第一滑槽(18)，所述第一滑槽(18)内部设置有第一滑块，所述第一滑块一侧与所述滑动盘(16)连接。

6.根据权利要求1所述的一种带自清洁功能的防逃逸水产养殖网箱，其特征在于：所述第二滑块(8)与所述螺旋轨道(9)相匹配。

7.根据权利要求1所述的一种带自清洁功能的防逃逸水产养殖网箱，其特征在于：所述第二滑块(8)、所述螺旋轨道(9)、所述高压喷头(13)、所述连接杆(7)和所述中空筒(10)外侧均设置有防腐蚀层。
