一种西蓝花种植铺膜设备的制作方法

本技术涉及铺膜设备，具体是指一种西蓝花种植铺膜设备。

背景技术：

1、在西蓝花规模化种植过程中，地膜覆盖技术被广泛应用，以达到保温保墒、抑制杂草、提升产量的目的。目前，市场上已有一些用于西蓝花种植的铺膜设备，这些设备通常包括一个带有行走轮的机架以及一个用于安装和释放地膜卷的铺膜机构。作业时，通过人力或牵引设备带动设备前进，从而实现地膜的铺设。

2、然而，现有的此类铺膜设备在实际应用中仍存在明显的不足之处：

3、1、其机架宽度和铺膜机构通常是固定结构，无法灵活适应不同垄宽或不同幅宽地膜的铺设需求，适用性较差，用户需要为不同作业要求购置多种设备，增加了成本。

4、2、设备在行进中仅能依靠自重将地膜平铺于地表，但对于地膜的两侧边缘缺乏有效的压实。在户外有风的环境下，已铺设但未用土壤压牢的地膜侧边极易被风吹起，影响铺膜效果，甚至需要后续人工进行返工压实，增加了劳动强度。

5、于是，有鉴于此，针对现有的结构予以研究改良，提出了一种西蓝花种植铺膜设备。

技术实现思路

1、本实用新型要解决的技术问题是现有的铺膜设备所铺设的膜的宽度固定，无法根据需求调节，现有的设备只能将膜铺在地面上，在铺的时候不能将膜的侧边压实。

2、为解决上述技术问题，本实用新型所采用的技术方案为：一种西蓝花种植铺膜设备，包括机架组件，所述机架组件上设置有铺膜组件，所述机架组件包括两个架框，两个架框之间限位滑动设置有架板，所述架板顶部设置有调节两个架框之间距离的调节组件，所述架框一侧固定设置有两块支撑板，所述支撑板一侧转动设置有行走轮，所述架板一侧固定设置有推手；

3、所述铺膜组件包括固定设置在其中两块支撑板一侧的两个支撑架，所述支撑架上活动贯穿设置有穿件，两个支撑架之间设置有滚筒，且滚筒内缠绕设置有铺膜。

4、作为本实用新型进一步的方案：所述调节组件包括固定设置在架框一侧的连接夹一，所述架板顶部固定设置有两块承接板，两块承接板之间转动设置有丝杠，所述丝杠上螺纹套设有滑块，且滑块限位滑动设置在架板顶部，所述滑块两侧均固定设置有连接夹二，相互对应的连接夹一与连接夹二之间铰接设置有调节杆，其中一块承接板一侧固定设置有驱动丝杠旋转的电机。

5、作为本实用新型进一步的方案：两个支撑架之间的距离大于两个架框两侧行走轮之间的距离。

6、作为本实用新型进一步的方案：所述穿件上活动贯穿设置有若干个螺栓，且螺栓与对应的支撑架螺纹连接。

7、作为本实用新型进一步的方案：所述穿件插接在滚筒内。

8、作为本实用新型进一步的方案：铺膜设备通过行走轮移动，移动时铺膜组件上的铺膜铺设种植地，同时行走轮压紧铺膜。

9、与现有技术相比，本实用新型有益效果：

10、1、本实用新型通过独特的调节组件设计，使用者可启动电机驱动丝杠转动，带动滑块移动，进而通过调节杆控制两个架框相互靠近或远离。该结构使得设备能够根据西蓝花的不同种植垄距或不同幅宽的地膜卷，快速调整两个行走轮之间的轮距，由于支撑架固定在支撑板一侧，从而在调节两个行走轮之间距离时，也能调节两个支撑架之间的距离，从而能在两个支撑架之间通过穿件安装不同宽度的铺膜卷，从而灵活适应不同的农艺要求，大大提高了设备的通用性和使用效率，一机多用，降低了用户的购置成本。

11、2、本实用新型创造性地将行走轮设置在架框外侧的支撑板上，并且特别设计两个支撑架之间的距离大于两个架框两侧行走轮之间的距离。这一设计使得设备在作业时，行走轮并非压在地膜的正下方，而是精确地压覆在已铺地膜的两侧边缘上。随着设备前进，行走轮在移动的同时持续对地膜侧边进行滚动压实，能有效防止地膜被风吹起，保证了铺膜作业的质量和效果，减少了后续人工压边的工序，显著降低了劳动强度。

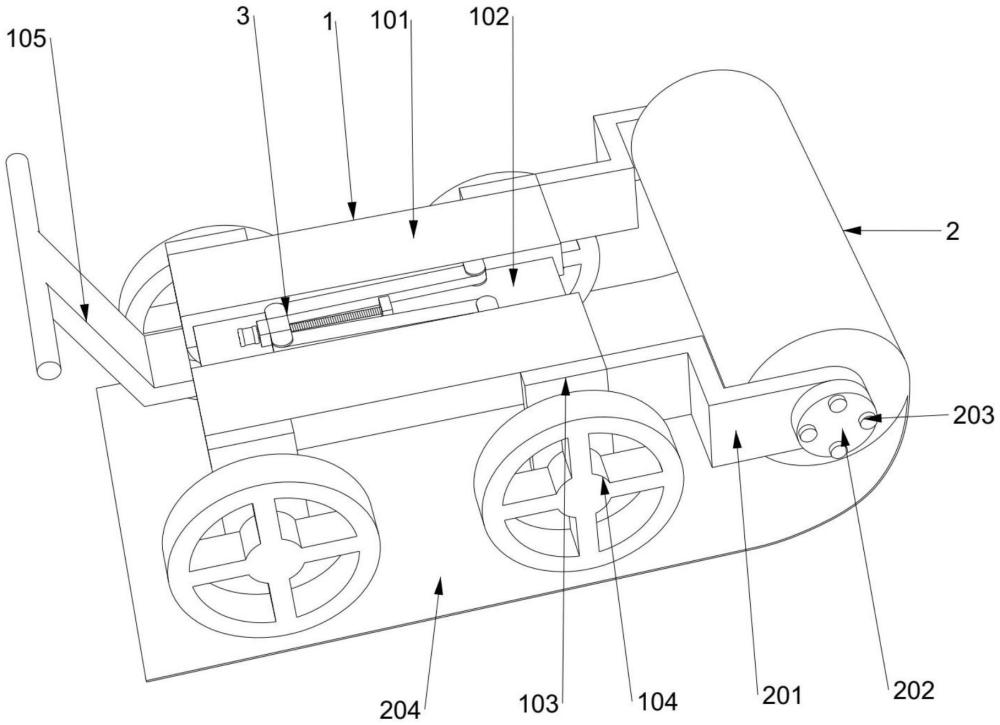

1.一种西蓝花种植铺膜设备，包括机架组件(1)，所述机架组件(1)上设置有铺膜组件(2)，其特征在于：所述机架组件(1)包括两个架框(101)，两个架框(101)之间限位滑动设置有架板(102)，所述架板(102)顶部设置有调节两个架框(101)之间距离的调节组件(3)，所述架框(101)一侧固定设置有两块支撑板(103)，所述支撑板(103)一侧转动设置有行走轮(104)，所述架板(102)一侧固定设置有推手(105)；

2.根据权利要求1所述的一种西蓝花种植铺膜设备，其特征在于：所述调节组件(3)包括固定设置在架框(101)一侧的连接夹一(301)，所述架板(102)顶部固定设置有两块承接板(302)，两块承接板(302)之间转动设置有丝杠(303)，所述丝杠(303)上螺纹套设有滑块(304)，且滑块(304)限位滑动设置在架板(102)顶部，所述滑块(304)两侧均固定设置有连接夹二(305)，相互对应的连接夹一(301)与连接夹二(305)之间铰接设置有调节杆(306)，其中一块承接板(302)一侧固定设置有驱动丝杠(303)旋转的电机(307)。

3.根据权利要求1所述的一种西蓝花种植铺膜设备，其特征在于：两个支撑架(201)之间的距离大于两个架框(101)两侧行走轮(104)之间的距离。

4.根据权利要求1所述的一种西蓝花种植铺膜设备，其特征在于：所述穿件(202)上活动贯穿设置有若干个螺栓(203)，且螺栓(203)与对应的支撑架(201)螺纹连接。

5.根据权利要求4所述的一种西蓝花种植铺膜设备，其特征在于：所述穿件(202)插接在滚筒内。

6.根据权利要求4所述的一种西蓝花种植铺膜设备，其特征在于：铺膜设备通过行走轮(104)移动，移动时铺膜组件上的铺膜(204)铺设种植地，同时行走轮(104)压紧铺膜(204)。
