一种排种轮离合止转机构的制作方法
本发明涉及排种器,特别是一种排种轮离合止转机构。
背景技术:
1、排种器包括排种壳构成的多个排种腔,每一排种腔内设置有大排种轮、小排种轮,在公开号为cn118451861b,名称为播种机下料离合机构的中国专利中,其公开通过排种轴的轴向移动实现小排种轮的转动(此情况用于播种小籽粒种子)或者实现小排种轮、大排种轮的同步转动(此情况用于播种大籽粒种子);
2、但实际情况是,由于大排种轮、小排种轮接触,相互摩擦,播小籽粒时,大排种轮在摩擦力的作用下,会发生转动,从而导致播量变多。
3、综上,在播种小籽粒种子的情况下,如何限制大排种轮的转动成为了本领域研究人员急需解决的问题。
技术实现思路
1、本发明要解决的技术问题是:在播种小籽粒种子的情况下,如何限制大排种轮的转动;
2、为解决上述技术问题,本发明采取的技术方案为:
3、本发明是一种排种轮离合止转机构,包括转动轴,所述转动轴转动位于排种壳的两侧板之间,所述转动轴上设置有多个止转爪,每一所述止转爪位于对应排种腔内,所述转动轴位于侧板外一端与排种轴位于侧板外一端连接有同一把手,通过轴向外拉所述把手,将排种轴的轴向位移量转为所述转动轴的周向转动量,带动所述止转爪与对应大排种轮相抵,限制大排种转动。
4、进一步,所述把手上开设有供转动轴端部穿过的安装孔,所述安装孔的内圈径向延伸设置有至少一个导向块;
5、所述转动轴端部外壁开设有螺旋延伸的导向槽,所述导向槽一端连通有平直槽,所述导向块沿所述导向槽移动时,所述转动轴发生转动。
6、进一步,所述侧板处设置有导向套,所述导向套内穿设有所述转动轴。
7、进一步,所述转动轴的端部设置有限位件,所述限位件的直径大于所述安装孔的直径。
8、进一步,所述排种轴的端部设置有紧固件,所述紧固件将所述把手固定于所述排种轴的端面处。
9、进一步,所述排种轴位于所述侧板外的部分开设有两个档位槽,所述侧板上可拆卸连接有限位块,所述限位块具有插入对应所述档位槽内限位的缺口,将所述排种轴进行轴向锁定。
10、本发明的有益效果:在切换至小排种轮单独工作的小籽粒播种工况时,随转动轴转动的止转爪可与大排种轮端面相抵形成周向限位,彻底消除大小排种轮接触面的摩擦力带动大排种轮被动自转的问题,避免额外排种导致播量偏大,保障小籽粒种子的播种量精准可控。

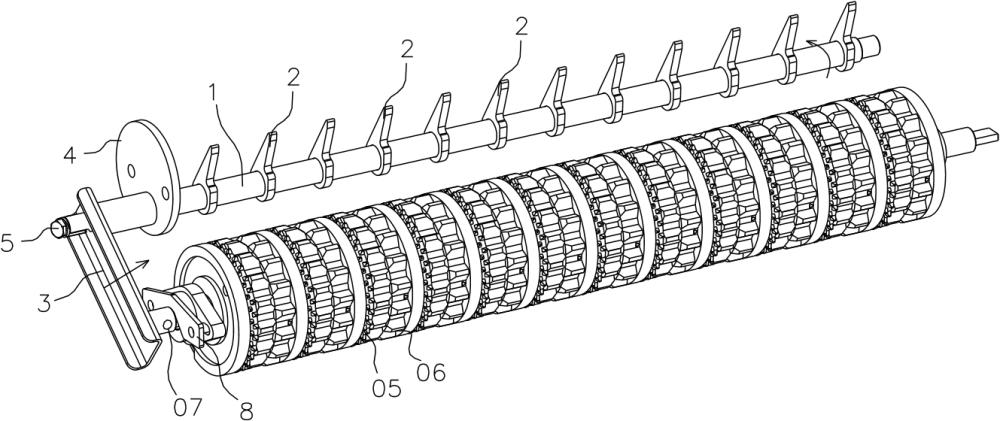

1.一种排种轮离合止转机构,其特征在于,包括转动轴 (1),所述转动轴 (1) 转动位于排种壳 (02) 的两侧板 (03) 之间,所述转动轴 (1) 上设置有多个止转爪 (2),每一所述止转爪 (2) 位于对应排种腔 (04) 内,所述转动轴 (1) 位于侧板 (03) 外一端与排种轴 (07) 位于侧板 (03) 外一端连接有同一把手 (3),通过轴向外拉所述把手 (3),将排种轴 (07) 的轴向位移量转为所述转动轴 (1) 的周向转动量,带动所述止转爪 (2) 与对应大排种轮 (06) 相抵,限制大排种轮 (06) 转动。
2.根据权利要求 1 所述的排种轮离合止转机构,其特征在于,所述把手 (3) 上开设有供转动轴 (1) 端部穿过的安装孔 (31),所述安装孔 (31) 的内圈径向延伸设置有至少一个导向块 (32);
3.根据权利要求 1 所述的排种轮离合止转机构,其特征在于,所述侧板 (03) 处设置有导向套 (4),所述导向套 (4) 内穿设有所述转动轴 (1)。
4.根据权利要求 2 所述的排种轮离合止转机构,其特征在于,所述转动轴 (1) 的端部设置有限位件 (5),所述限位件 (5) 的直径大于所述安装孔 (31) 的直径。
5.根据权利要求 1 所述的排种轮离合止转机构,其特征在于,所述排种轴 (07) 的端部设置有紧固件 (6),所述紧固件 (6) 将所述把手 (3) 固定于所述排种轴 (07) 的端面处。
6.根据权利要求 1 所述的排种轮离合止转机构,其特征在于,所述排种轴 (07) 位于所述侧板 (03) 外的部分开设有两个档位槽 (071),所述侧板 (03) 上可拆卸连接有限位块 (8),所述限位块 (8) 具有插入对应所述档位槽 (071) 内限位的缺口 (81),将所述排种轴 (07) 进行轴向锁定。
