一种用于冬虫夏草接种到活体蚕蛹的培育装置及方法与流程

本发明涉及一种用于冬虫夏草接种到活体蚕蛹的培育装置及方法，属于冬虫夏草培育。

背景技术：

1、目前将冬虫夏草的孢子悬液接种到活体蚕蛹上进行冬虫夏草人工培育，而对活体蚕蛹进行接种时大多通过人工手持注射器进行操作，不仅效率低下，且很容易对活体蚕蛹造成损伤，导致产品质量下降与减产。为解决上述问题，特提供一种新的技术方案。

技术实现思路

1、本发明的目的在于提供一种用于冬虫夏草接种到活体蚕蛹的培育装置及方法，以解决上述背景技术中提出的问题。

2、为实现上述目的本发明采用以下技术方案：一种用于冬虫夏草接种到活体蚕蛹的培育装置，包括机座，所述机座上设置有进出口、限位座与底座，所述进出口开设于机座前端上方，且进出口外端下方通过螺钉安装固定有托料台，所述限位座通过螺钉安装固定于机座内部中下方边角处，且限位座内部过盈连接有铜套，所述底座通过螺钉安装固定于机座内侧底部中间，且底座上设置有传动螺套与支撑座，所述传动螺套转动连接于底座顶部中间，且传动螺套下端外侧焊接有蜗轮，所述支撑座对称焊接于底座顶部右侧前后端。

3、优选的，所述前端的支撑座外侧通过螺钉安装固定有步进电机，所述步进电机主轴贯穿并延伸至前端的支撑座内侧通过螺钉安装固定有传动蜗杆，所述传动蜗杆与蜗轮啮合连接，且传动蜗杆后端与后端的支撑座转动连接。

4、优选的，所述传动螺套内部通过螺纹连接有传动螺杆，所述传动螺杆顶部焊接有对接盘，所述对接盘顶部通过螺钉安装固定有操作台，所述操作台底部边角处通过螺钉安装固定有导向轴，所述导向轴与相对应的铜套滑动连接。

5、优选的，所述机座顶部通过螺钉安装固定有操作室，所述操作室上设置有传送口、观察口、传动槽口与通槽，所述传送口开设于操作室底部中间，且传送口与操作台的尺寸位置相对称，所述观察口开设于操作室外侧端面上，且观察口上通过螺钉安装固定有透明钢化玻璃，所述传动槽口对称开设于操作室顶部前后端，所述通槽开设于操作室顶部中间。

6、优选的，所述传动槽口上设置有轴孔与传动臂，所述轴孔对称开设于传动槽口内部中间前后端，所述传动臂放置于传动槽口内部，且传动臂上设置有光轴、长槽口与菌种接收管，所述光轴通过螺钉安装固定于传动臂中下端，且光轴与相对应的轴孔转动连接，所述长槽口开设于传动臂上端，所述菌种接收管通过螺钉安装固定于传动臂下端内侧。

7、优选的，所述菌种接收管位于操作室内部上方，且菌种接收管上设置有喷雾头与第一密封板，所述喷雾头通过螺纹等距连接于菌种接收管底部，所述第一密封板通过螺钉安装固定于菌种接收管顶部，且第一密封板顶部中间焊接有进液管。

8、优选的，所述通槽顶部通过螺钉安装固定有菌种储存罐，所述菌种储存罐上设置有第二密封板、出液管与小型隔膜泵，所述第二密封板通过螺钉安装固定于菌种储存罐顶部，所述出液管焊接于菌种储存罐底部中间，所述小型隔膜泵通过螺钉安装固定于菌种储存罐底部一侧。

9、优选的，所述第二密封板上设置有续液管与传动盒，所述续液管焊接于第二密封板顶部右侧，所述传动盒通过螺钉安装固定于第二密封板顶部中间，且传动盒内部中间通过螺钉安装固定有u型座，所述u型座内部中间通过螺钉安装固定有双轴电机，所述双轴电机主轴贯穿并延伸至传动盒外侧通过螺钉安装固定有摇臂，所述摇臂末端外侧通过螺钉安装固定有拨杆，所述拨杆与相对应的长槽口滑动连接。

10、优选的，所述小型隔膜泵进液口通过管道与出液管管连接，且小型隔膜泵出液口通过管道与进液管管连接。

11、与现有技术相比，本发明的有益效果是：本发明步进电机主轴贯穿并延伸至前端的支撑座内侧通过螺钉安装固定有传动蜗杆，可通过步进电机轻松带动传动蜗杆进行旋转；双轴电机主轴贯穿并延伸至传动盒外侧通过螺钉安装固定有摇臂，可通过双轴电机轻松带动摇臂进行旋转；拨杆与相对应的长槽口滑动连接，可通过拨杆轻松带动传动臂左右摆动；综合上述本发明可轻松对活体蚕蛹进行喷雾接种菌种，有效提高了产品质量。

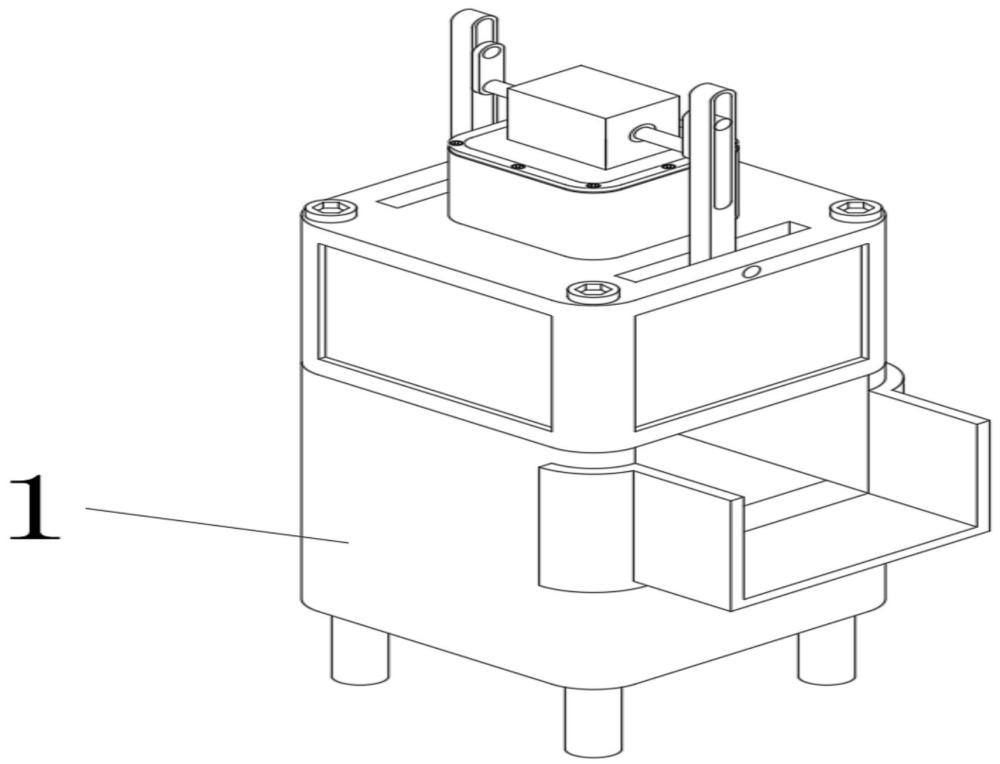

1.一种用于冬虫夏草接种到活体蚕蛹的培育装置，包括机座（1），其特征在于：所述机座（1）上设置有进出口（2）、限位座（3）与底座（4），所述进出口（2）开设于机座（1）前端上方，且进出口（2）外端下方通过螺钉安装固定有托料台（5），所述限位座（3）通过螺钉安装固定于机座（1）内部中下方边角处，且限位座（3）内部过盈连接有铜套（6），所述底座（4）通过螺钉安装固定于机座（1）内侧底部中间，且底座（4）上设置有传动螺套（7）与支撑座（8），所述传动螺套（7）转动连接于底座（4）顶部中间，且传动螺套（7）下端外侧焊接有蜗轮（9），所述支撑座（8）对称焊接于底座（4）顶部右侧前后端。

2.根据权利要求1所述的一种用于冬虫夏草接种到活体蚕蛹的培育装置，其特征在于：所述前端的支撑座（8）外侧通过螺钉安装固定有步进电机（10），所述步进电机（10）主轴贯穿并延伸至前端的支撑座（8）内侧通过螺钉安装固定有传动蜗杆（11），所述传动蜗杆（11）与蜗轮（9）啮合连接，且传动蜗杆（11）后端与后端的支撑座（8）转动连接。

3.根据权利要求1所述的一种用于冬虫夏草接种到活体蚕蛹的培育装置，其特征在于：所述传动螺套（7）内部通过螺纹连接有传动螺杆（12），所述传动螺杆（12）顶部焊接有对接盘（13），所述对接盘（13）顶部通过螺钉安装固定有操作台（14），所述操作台（14）底部边角处通过螺钉安装固定有导向轴（15），所述导向轴（15）与相对应的铜套（6）滑动连接。

4.根据权利要求1所述的一种用于冬虫夏草接种到活体蚕蛹的培育装置，其特征在于：所述机座（1）顶部通过螺钉安装固定有操作室（16），所述操作室（16）上设置有传送口（17）、观察口（18）、传动槽口（19）与通槽（20），所述传送口（17）开设于操作室（16）底部中间，且传送口（17）与操作台（14）的尺寸位置相对称，所述观察口（18）开设于操作室（16）外侧端面上，且观察口（18）上通过螺钉安装固定有透明钢化玻璃（21），所述传动槽口（19）对称开设于操作室（16）顶部前后端，所述通槽（20）开设于操作室（16）顶部中间。

5.根据权利要求4所述的一种用于冬虫夏草接种到活体蚕蛹的培育装置，其特征在于：所述传动槽口（19）上设置有轴孔（22）与传动臂（23），所述轴孔（22）对称开设于传动槽口（19）内部中间前后端，所述传动臂（23）放置于传动槽口（19）内部，且传动臂（23）上设置有光轴（24）、长槽口（25）与菌种接收管（26），所述光轴（24）通过螺钉安装固定于传动臂（23）中下端，且光轴（24）与相对应的轴孔（22）转动连接，所述长槽口（25）开设于传动臂（23）上端，所述菌种接收管（26）通过螺钉安装固定于传动臂（23）下端内侧。

6.根据权利要求5所述的一种用于冬虫夏草接种到活体蚕蛹的培育装置，其特征在于：所述菌种接收管（26）位于操作室（16）内部上方，且菌种接收管（26）上设置有喷雾头（27）与第一密封板（28），所述喷雾头（27）通过螺纹等距连接于菌种接收管（26）底部，所述第一密封板（28）通过螺钉安装固定于菌种接收管（26）顶部，且第一密封板（28）顶部中间焊接有进液管（29）。

7.根据权利要求4所述的一种用于冬虫夏草接种到活体蚕蛹的培育装置，其特征在于：所述通槽（20）顶部通过螺钉安装固定有菌种储存罐（30），所述菌种储存罐（30）上设置有第二密封板（31）、出液管（32）与小型隔膜泵（33），所述第二密封板（31）通过螺钉安装固定于菌种储存罐（30）顶部，所述出液管（32）焊接于菌种储存罐（30）底部中间，所述小型隔膜泵（33）通过螺钉安装固定于菌种储存罐（30）底部一侧。

8.根据权利要求7所述的一种用于冬虫夏草接种到活体蚕蛹的培育装置，其特征在于：所述第二密封板（31）上设置有续液管（34）与传动盒（35），所述续液管（34）焊接于第二密封板（31）顶部右侧，所述传动盒（35）通过螺钉安装固定于第二密封板（31）顶部中间，且传动盒（35）内部中间通过螺钉安装固定有u型座（36），所述u型座（36）内部中间通过螺钉安装固定有双轴电机（37），所述双轴电机（37）主轴贯穿并延伸至传动盒（35）外侧通过螺钉安装固定有摇臂（38），所述摇臂（38）末端外侧通过螺钉安装固定有拨杆（39），所述拨杆（39）与相对应的长槽口（25）滑动连接。

9.根据权利要求7所述的一种用于冬虫夏草接种到活体蚕蛹的培育装置，其特征在于：所述小型隔膜泵（33）进液口通过管道与出液管（32）管连接，且小型隔膜泵（33）出液口通过管道与进液管（29）管连接。
