一种多用途的体态管理床的制作方法

本技术涉及运动器械，具体为一种多用途的体态管理床。

背景技术：

1、随着现代人对健康与生活品质的追求，多用途的体态管理床通过其集器械瑜伽、普拉提、体适能、脊柱矫正于一体的多功能性慢慢走进普罗大众。

2、多用途的体态管理床是一种通过弹簧阻力和滑动平台实现精准、控制性训练的器械，帮助人们提升核心力量、身体控制、柔韧性和整体体态的专业运动工具，通常设计为长条形，具有特定的长度和宽度，在小户型、公寓或多功能房间中，为了减少占地面积，通常将其设计成可折叠式，作为沙发使用，但现有的多用途的体态管理床在改变形态时为了方便多使用简易的金属支架进行支撑，难以保持稳定性以及无法调整角度。

3、故而提出一种多用途的体态管理床来解决上述中所提出的问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种多用途的体态管理床，具备支撑稳定、角度调节等优点。

2、为实现上述目的，本实用新型提供如下技术方案：包括滑动架以及设置于所述滑动架上方的支撑架；

3、所述滑动架两侧上表面开设有槽二，所述槽二内部设置有转动连接的螺纹杆，所述螺纹杆一端的螺距小于另一端，所述螺纹杆外表面套设有滑块一以及滑块二，所述滑动架外表面固定设置有电机，所述电机输出端与所述螺纹杆固定连接；

4、所述支撑架两侧下表面开设有槽三，所述槽三内部固定设置有固定块，所述固定块与所述滑块一之间设置有杆一，所述杆一两端分别与固定块与所述滑块一转动连接，所述杆一外表面固定设置有连接柱，所述连接柱与所述滑块二之间设置有杆二，所述杆二两端分别与所述连接柱以及所述滑块二转动连接。

5、优选的，所述滑块一侧面开设有螺纹孔二，所述滑块二侧面开设有螺纹孔一，所述螺纹孔一与所述螺纹孔二分别与所述螺纹杆螺纹连接，所述螺纹孔二螺距大于螺纹孔一。

6、优选的，所述连接柱与所述杆一互相垂直，所述连接柱外表面开设有对称的环形槽，所述环形槽外表面转动套设有环一，所述杆二与所述环一固定连接，所述连接柱位于所述杆一外表面中心靠近所述滑块一一侧，所述杆二长度与所述杆一靠近所述固定块一侧长度一致。

7、优选的，所述滑动架与所述支撑架均为左右对称的两个设置，所述支撑架上表面固定设置有滑垫，所述滑动架侧面安装有一个以及以上的合页，所述滑动架与所述支撑架经由所述合页连接，形成一个旋转副，允许绕轴线相对转动。

8、优选的，所述滑动架下方设置有底框，所述底框上表面固定安装有滑轨，所述滑轨为左右对称的两组，所述滑动架固定安装于所述滑轨上表面，所述底框两侧均设置有阻力弹簧，所述阻力弹簧两端分别与所述底框的横梁以及所述滑动架的横梁固定连接。

9、优选的，所述滑动架远离所述阻力弹簧的一侧表面固定设置有插销二，两个所述滑动架通过所述插销二形成插销连接，所述滑动架相对另一侧固定设置有插销一，所述滑动架与所述底框通过所述插销一形成插销连接。

10、优选的，所述滑动架远离所述合页一侧下表面固定设置有一个以及以上的凸块，所述凸块为半球状，所述支撑架远离所述合页一侧上表面开设有一个以及以上的槽一，所述槽一截面为半球形，所述凸块与所述槽一一一对应。

11、与现有技术相比，本实用新型提供了一种多用途的体态管理床，具备以下有益效果：

12、1、本实用新型，通过控制螺纹杆两端的滑块进行不同速度切勿相互靠近或远离的运动，实现对固定块的高度以及支撑架一侧起伏的角度调节，即沙发靠背的角度，使得多用途的体态管理床在改变成沙发形态时，整体支撑稳定且随意调节。

13、2、本实用新型，通过调整两个滑动架之间以及滑动架与底框之间的插销连接关系，使得滑动架两侧可以各自滑动，即模拟更复杂的日常与运动功能，如跑步、跳跃、变向、单腿支撑转身，提升运动表现和防伤能力；滑动架双边整体移动时，支持一系列对称、协调的动作，如上肢推拉、足踝控制和小腿拉伸等，为进阶训练打下坚实基础；滑动架双边固定不动时，改变为沙发或床的形态时，保证人员躺卧或靠坐的稳定性，满足了不同的使用场景。

1.一种多用途的体态管理床，其特征在于：包括滑动架(4)以及设置于所述滑动架(4)上方的支撑架(5)；

2.根据权利要求1所述的一种多用途的体态管理床，其特征在于：所述滑块一(19)侧面开设有螺纹孔二(27)，所述滑块二(20)侧面开设有螺纹孔一(26)，所述螺纹孔一(26)与所述螺纹孔二(27)分别与所述螺纹杆(21)螺纹连接，所述螺纹孔二(27)螺距大于所述螺纹孔一(26)。

3.根据权利要求1所述的一种多用途的体态管理床，其特征在于：所述连接柱(17)与所述杆一(16)互相垂直，所述连接柱(17)外表面开设有对称的环形槽(18)，所述环形槽(18)外表面转动套设有环一(23)，所述杆二(22)与所述环一(23)固定连接，所述连接柱(17)位于所述杆一(16)外表面中心靠近所述滑块一(19)一侧，所述杆二(22)长度与所述杆一(16)靠近所述固定块(14)一侧长度一致。

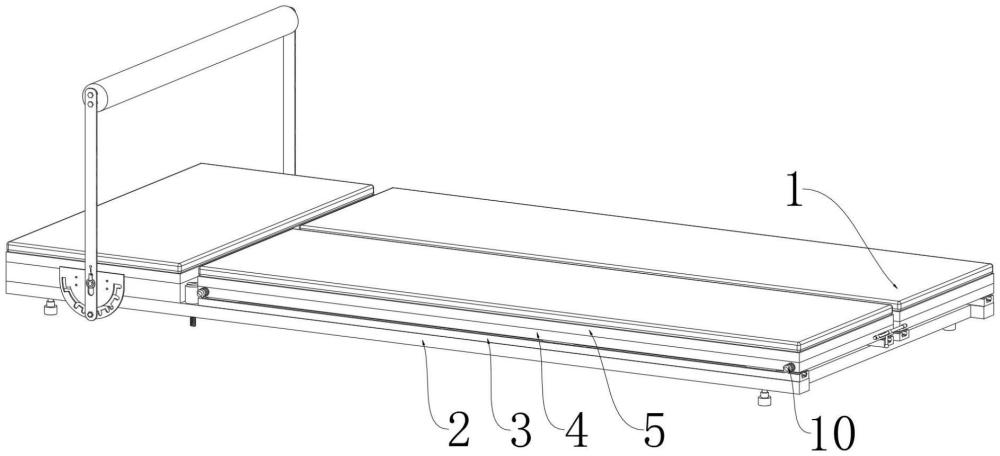

4.根据权利要求1所述的一种多用途的体态管理床，其特征在于：所述滑动架(4)与所述支撑架(5)均为左右对称的两个设置，所述支撑架(5)上表面固定设置有滑垫(1)，所述滑动架(4)侧面安装有一个以及以上的合页(15)，所述滑动架(4)与所述支撑架(5)经由所述合页(15)连接，形成一个旋转副，允许绕轴线相对转动。

5.根据权利要求3所述的一种多用途的体态管理床，其特征在于：所述滑动架(4)下方设置有底框(2)，所述底框(2)上表面固定安装有滑轨(3)，所述滑轨(3)为左右对称的两组，所述滑动架(4)固定安装于所述滑轨(3)上表面，所述底框(2)两侧均设置有阻力弹簧(6)，所述阻力弹簧(6)两端分别与所述底框(2)的横梁以及所述滑动架(4)的横梁固定连接。

6.根据权利要求5所述的一种多用途的体态管理床，其特征在于：所述滑动架(4)远离所述阻力弹簧(6)的一侧表面固定设置有插销二(12)，两个所述滑动架(4)通过所述插销二(12)形成插销连接，所述滑动架(4)相对另一侧固定设置有插销一(7)，所述滑动架(4)与所述底框(2)通过所述插销一(7)形成插销连接。

7.根据权利要求4所述的一种多用途的体态管理床，其特征在于：所述滑动架(4)远离所述合页(15)一侧下表面固定设置有一个以及以上的凸块(8)，所述凸块(8)为半球状，所述支撑架(5)远离所述合页(15)一侧上表面开设有一个以及以上的槽一(9)，所述槽一(9)截面为半球形，所述凸块(8)与所述槽一(9)一一对应。
