跑步机扶手折叠装置的制作方法

本技术涉及跑步机，具体涉及一种跑步机扶手折叠装置。

背景技术：

1、目前，跑步机是一种运动健身设备，其一般结构是具有安装电机、跑步带、减震结构的跑台，跑台前端安装竖立或倾斜的的立柱，立柱上端安装具有电子表和扶手的扶手架，整体呈l型，跑步带在后、电子表在前。用户可以站在跑步机上，通过调节速度和坡度来进行跑步、散步或快走等有氧运动，从而进行室内有氧运动锻炼。

2、现有技术的折叠跑步机的折叠部位大多在立杆和底架处，例如中国公开专利文献（cn202920889u和cn202569298u），虽然一定程度解决了运输及存放的难题，但为节省运送空间，需要将扶手架卸下，运送、组装不方便，多次组装后部件松动等问题。

技术实现思路

1、本实用新型的目的在于提供一种跑步机扶手折叠装置，用户可以根据自己的需求或者空间限制，可以使得跑步机在不使用时更加紧凑，减少占用空间，同时也增加了使用时的灵活性和便利性，有效解决了跑步机扶手过长占用空间较大的问题，便于跑步机整机的搬运与收纳放置。

2、为实现上述目的，本实用新型采用的技术方案是：

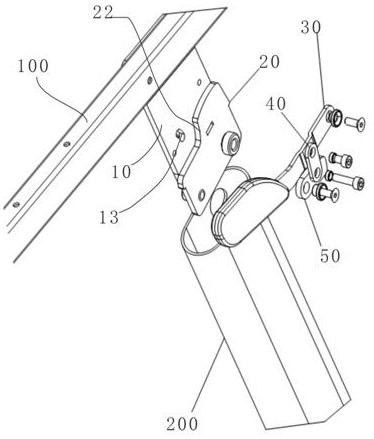

3、跑步机扶手折叠装置，包括开关把手、连杆、活动限位块、固定限位座及安装座，所述安装座与固定限位座底部一侧转动连接，所述开关把手的一端和活动限位块的一端分别转动连接在安装座上且活动限位块在开关把手下方，所述连杆的两端分别活动连接在开关把手与活动限位块之间，所述固定限位座朝向活动限位块的一侧设有与所述活动限位块端部偏心接触配合的限位面；

4、在跑步机应用状态下所述固定限位座锁固在跑步机立柱上而所述安装座锁固在跑步机的扶手架上，操作开关把手后通过连杆带动活动限位块绕其与安装座的绕点旋转，所述活动限位块通过所述旋转动作实现活动限位块与固定限位座的限位面之间的锁定和解锁。

5、优选地，所述安装座与开关把手之间还连接有保持件，所述保持件使得开关把手带动活动限位块保持锁定状态。

6、优选地，所述保持件为拉簧，所述安装座上凸设有第二杆部，所述开关把手中部凸设有第一杆部，所述安装座对应第一杆部位置处贯穿设置有条形孔，所述第一杆部滑动穿设于条形孔，所述拉簧的两端分别挂接在第一杆部和第二杆部上。

7、优选地，所述固定限位座的底部一侧对应安装座旋转路径上设置有支撑件，在安装座绕其与固定限位座的绕点旋转至支撑件位置时，所述支撑件抵住安装座。

8、优选地，所述支撑件为柱体，所述安装座对应支撑件的位置处设为与支撑件外轮廓配合的圆弧面。

9、优选地，所述安装座与固定限位座之间的绕点上方的安装座上开设有避让口，在安装座旋转时通过所述避让口实现避让跑步机的立柱。

10、优选地，所述避让口呈u型开口结构。

11、与现有技术相比，本实用新型具有以下有益效果：

12、本实用新型扶手折叠装置用在扶手架与立柱之间，包括与立柱固装的固定限位座、与扶手架固装并转接在固定限位座上的安装座，通过安装座与固定限位座之间的绕点可以实现扶手架前后翻转，向前翻转能够折叠靠近立柱，向后翻转能够保持扶手功能状态；而为了能够实现扶手架的锁定与解锁，本实用新型在安装座上转动设置有开关把手和活动限位块并在开关把手和活动限位块之间通过连杆活动连接，活动限位块与固定限位座接触配合，操作开关把手后通过连杆带动活动限位块绕其与安装座的绕点旋转，所述活动限位块通过所述旋转动作实现活动限位块与固定限位座的限位面之间的锁定和解锁。

13、本实用新型用户可以根据自己的需求或者空间限制，通过该扶手折叠装置可以使得跑步机的扶手架在不使用时向前翻转折叠状态下靠近立柱，更加紧凑，减少占用空间，同时也增加了使用时向后翻转保持扶手架的扶手功能状态下的灵活性和便利性，有效解决了跑步机扶手架过长占用空间较大的问题，便于跑步机整机的搬运与收纳放置。

1.跑步机扶手折叠装置，其特征在于：包括开关把手、连杆、活动限位块、固定限位座及安装座，所述安装座与固定限位座底部一侧转动连接，所述开关把手的一端和活动限位块的一端分别转动连接在安装座上且活动限位块在开关把手下方，所述连杆的两端分别活动连接在开关把手与活动限位块之间，所述固定限位座朝向活动限位块的一侧设有与所述活动限位块端部偏心接触配合的限位面；

2.根据权利要求1所述的跑步机扶手折叠装置，其特征在于：所述安装座与开关把手之间还连接有保持件，所述保持件使得开关把手带动活动限位块保持锁定状态。

3.根据权利要求2所述的跑步机扶手折叠装置，其特征在于：所述保持件为拉簧，所述安装座上凸设有第二杆部，所述开关把手中部凸设有第一杆部，所述安装座对应第一杆部位置处贯穿设置有条形孔，所述第一杆部滑动穿设于条形孔，所述拉簧的两端分别挂接在第一杆部和第二杆部上。

4.根据权利要求1所述的跑步机扶手折叠装置，其特征在于：所述固定限位座的底部一侧对应安装座旋转路径上设置有支撑件，在安装座绕其与固定限位座的绕点旋转至支撑件位置时，所述支撑件抵住安装座。

5.根据权利要求4所述的跑步机扶手折叠装置，其特征在于：所述支撑件为柱体，所述安装座对应支撑件的位置处设为与支撑件外轮廓配合的圆弧面。

6.根据权利要求1所述的跑步机扶手折叠装置，其特征在于：所述安装座与固定限位座之间的绕点上方的安装座上开设有避让口，在安装座旋转时通过所述避让口实现避让跑步机的立柱。

7.根据权利要求6所述的跑步机扶手折叠装置，其特征在于：所述避让口呈u型开口结构。
