动力传递机构及洗车玩具的制作方法

本技术涉及动力传递机构及洗车玩具。

背景技术：

1、以往，已知在相互的旋转中心轴平行的两个旋转部之间传递旋转力的动力传递机构,

2、例如，在非专利文献1记载的技术中，在各旋转部上连接有一端的短的第一臂的另一端之间用长的第二臂连接，并对第二臂的长度方向中央部在宽度方向上的移动进行限制。通过这样的连杆机构，实现从两个旋转部中的一方到另一方的动力（旋转力）的传递。

3、然而，在上述以往的技术中，连接在第一臂两端的两个构件（其中一方是第二臂）为了避免相互接触，被配置在不同的高度位置。因此，在高度（厚度）方向上有三个构件重叠，形成厚度较大的结构,

4、本实用新型的目的是提供一种相比现有技术能够更紧凑地构成的动力传递机构及洗车玩具。

技术实现思路

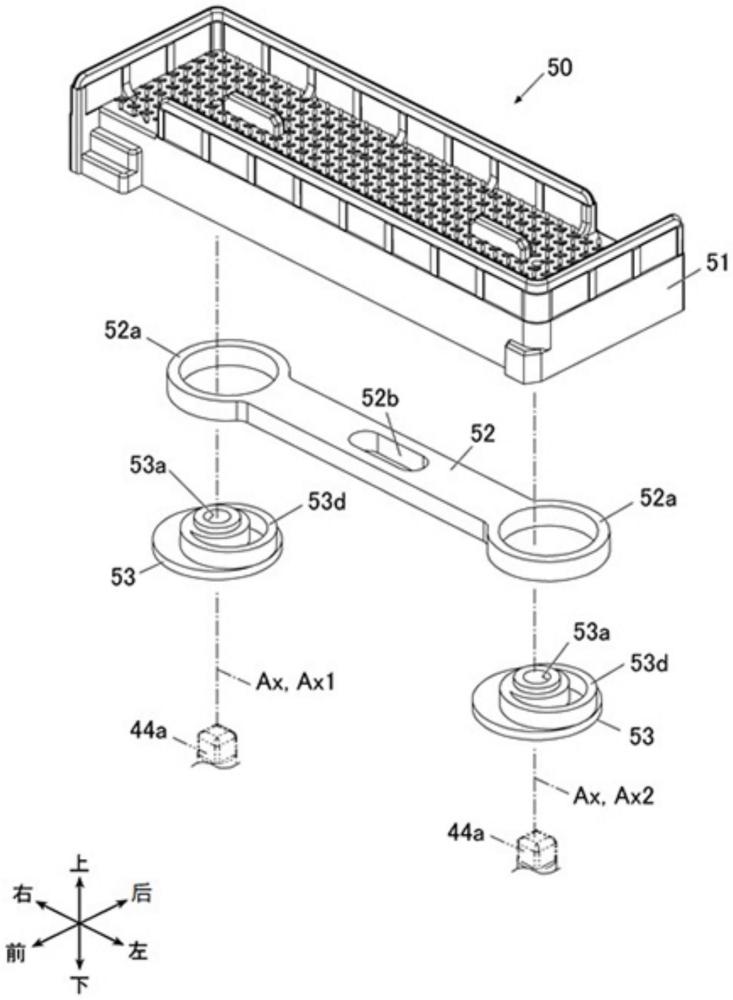

1、为了达成上述目的，本实用新型的一个实施方式是在一方的旋转中心轴沿着另一方的旋转中心轴延伸的两个旋转部之间传递旋转力的动力传递机构，其具备：配置在上述两个旋转部之间的长条形的连杆构件；配置在上述连杆构件的两端，将上述连杆构件与上述两个旋转部连接的两个连接构件；上述两个连接构件的各个都具有在与上述旋转中心轴垂直的平面内，绕着从上述旋转部的中心偏心的中心可旋转地支撑上述连杆构件的支撑部，上述连杆构件在两端具有在上述平面内可旋转地外嵌于上述支撑部的嵌合部。

2、根据本实用新型，可以提供相比现有技术能够更紧凑地构成的动力传递机构及洗车玩具。

1.一种在一方的旋转中心轴沿着另一方的旋转中心轴延伸的两个旋转部之间传递旋转力的动力传递机构，其特征在于，具备：

2.如权利要求1所述的动力传递机构，其特征在于，

3.如权利要求1所述的动力传递机构，其特征在于，

4.一种洗车玩具，其特征在于，具备：

5.如权利要求4所述的洗车玩具，其特征在于，
