一种足部康复用折叠式脚踏回弹锻炼器的制作方法

本发明属于足部关节康复领域，具体涉及一种足部康复用折叠式脚踏回弹锻炼器。

背景技术：

1、患者的足部在日常生活中会受到不同程度的伤害，尤其在患者足部术后恢复过程中，更加需要进行有效的康复治疗锻炼，达到快速恢复足部健康的目的；目前，市场上针对患者足部的康复器械存在以下不足：许多设备仅提供基础的足部检查或简单的被动活动功能，缺乏能够让患者主动参与、进行抗阻训练的锻炼部件，难以满足不同康复阶段的综合性需求；锻炼用的脚踏部件往往永久性伸出设备主体，在不使用时占用较大空间，不利于家庭或病房环境中的存放和移动，而且结构复杂、成本高：不便于在基层医院或患者家庭中普及；所以急需一种足部康复用折叠式脚踏回弹锻炼器。

技术实现思路

1、本发明的发明目的在于克服背景技术中，当前存在现有的足部康复装置功能单一，不能根据满足患者主动锻炼的需要，同时调节性差也不方便收纳的缺陷，从而实现一种足部康复用折叠式脚踏回弹锻炼器。

2、为实现上述发明目的，本发明的技术方案是：一种足部康复用折叠式脚踏回弹锻炼器，包括坐板，坐板下侧固定安装有多个支撑腿，前侧支撑腿下侧转动安装有转轴，转轴外圆周固定安装有装配板，装配板上侧固定安装有轨道，轨道长度方向滑动设置有两个移动块，移动块上侧安装有脚踏回弹锻炼部件， 用于患者足部后续脚部踩踏康复运动，两移动块之间安装有间距调节部件，用于调整两移动块之间距离，所述转轴端部连接有角度调节部件，将调整转轴转动合适的角度，用于脚踏回弹锻炼部件的收拢或打开。

3、具体的，所述角度调节部件包括与坐板侧面固定安装的侧板，侧板上部固定安装有安装板，安装板上侧铰接有提拉板，提拉板中侧外部铰接有连接板，连接板内侧下部铰接有伸缩杆，所述安装板下侧固定安装有定位筒，伸缩杆位于定位筒内并与定位筒插接，伸缩杆下侧固定安装有滑板，所述侧板下侧固定安装有放置板，放置板开有滑槽，滑板与滑槽滑动设置，滑板靠近侧板的一侧固定安装有升降板，升降板下端固定安装有齿条，齿条啮合连接有齿轮，齿轮中部固定安装有第一传动轴，第一传动轴连接有传动部件，传动部件与转轴连接。

4、具体的，所述传动部件包括与所述支撑腿固定安装有保护外壳，第一传动轴与保护外壳转动设置，第一传动轴通过锥齿轮组连接有第二传动轴，第二传动轴与保护外壳转动设置，第二传动轴通过锥齿轮组与转轴连接，转轴与保护外壳转动设置。

5、具体的，所述脚踏回弹锻炼部件包括与所述移动块上侧固定安装的上连接座，上连接座上部两侧分别铰接有两个互相平行的连杆，两所述连杆的外侧均铰接有支架，支架远离上连接座的一侧固定安装有踏板， 踏板远离连接座的一侧铰接有延长调节板，支架上侧铰接有顶座，顶座下侧固定安装有移动杆，所述上连接座上侧铰接有底座，底座上侧固定安装有长筒，移动杆一侧位于长筒内并沿长筒长度方向自由移动，顶座和底座之间安装有弹簧，弹簧套装于移动杆和长筒的外侧。

6、具体的，所述延长调节板和踏板之间安装有拉簧，延长调节板和踏板与拉簧三者在延长调节板展开和收拢状态下均围成三角形。

7、具体的，所述间距调节部件包括与移动块均固定设置的拉板，两拉板均螺纹连接有调节螺杆，两调节螺杆之间固定连接且两调节螺杆的外侧与装配板转动设置，两调节螺杆中侧通过锥齿轮组连接有调节轴，调节轴与装配板转动设置，调节轴上端固定安装有调节螺帽。

8、具体的，所述坐板两侧均固定安装有扶手，所述坐板后侧一体连接有靠背。

9、具体的，所述装配板的长度小于前侧两支撑腿之间的距离。

10、与现有技术相比，本发明的足部康复用折叠式脚踏回弹锻炼器至少具有以下有益效果：

11、1、本发明通过角度调节部件与传动部件的配合，实现了脚踏回弹锻炼部件的整体翻转起到了将脚踏回弹锻炼部件打开的作用，便于患者足部关节的锻炼，当该装置不使用时，可将脚踏回弹锻炼部件折叠至坐板下方，大大减小了装置体积，便于存放和移动。

12、2、本发明通过设置间距调节部件，能够方便地调整两个移动块即脚踏回弹锻炼部件之间的距离，适应不同体型患者或不同患肢状态下的锻炼需求，提高了该装置的通用性和舒适度。

13、3、本发明通过脚踏回弹锻炼部件，患者可在坐姿下进行主动的踩踏康复训练，有助于锻炼患者足部的关节和增强足底肌群力量、改善局部血液循环，适用于患者足部关节的后续康复治疗。

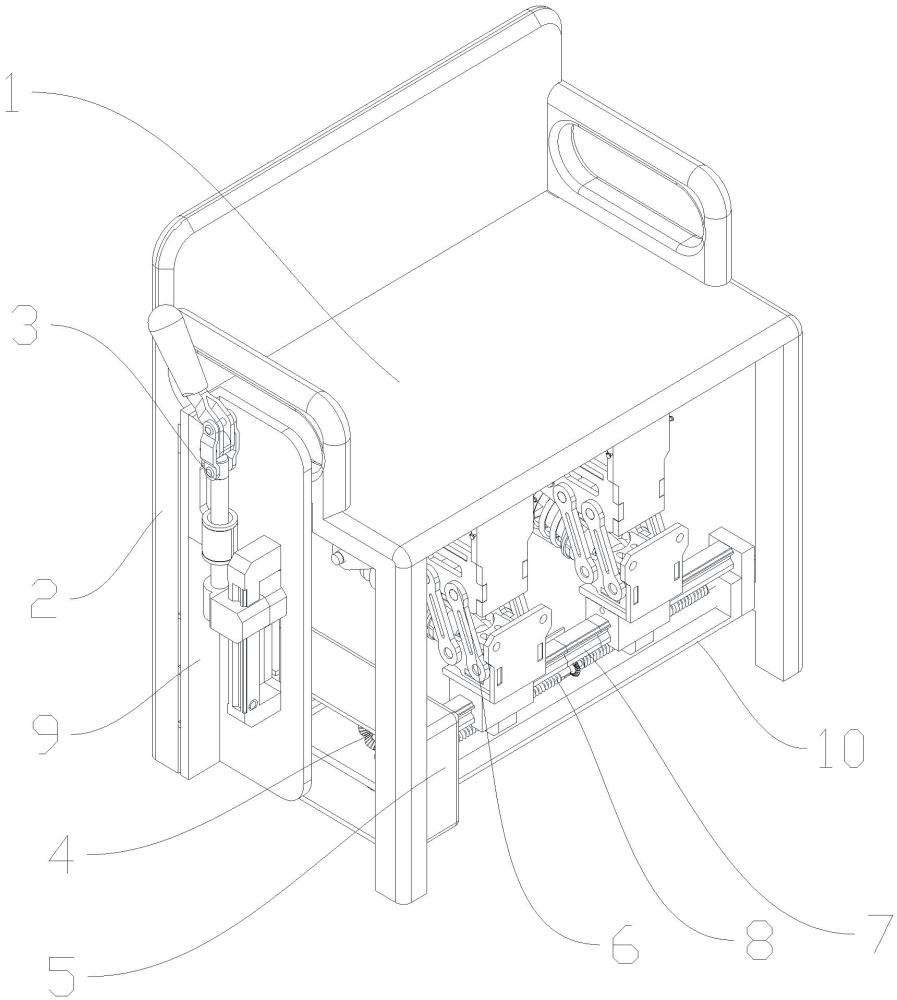

1.一种足部康复用折叠式脚踏回弹锻炼器，其特征在于：包括坐板（1），坐板（1）下侧固定安装有多个支撑腿（2），前侧支撑腿（2）下侧转动安装有转轴（13），转轴（13）外圆周固定安装有装配板（10），装配板（10）上侧固定安装有轨道（7），轨道（7）长度方向滑动设置有两个移动块（11），移动块（11）上侧安装有脚踏回弹锻炼部件（6）， 用于患者足部后续脚部踩踏康复运动，两移动块（11）之间安装有间距调节部件，用于调整两移动块（11）之间距离，所述转轴（13）端部连接有角度调节部件（3），将调整转轴（13）转动合适的角度，用于脚踏回弹锻炼部件（6）的收拢或打开。

2.根据权利要求1所述的足部康复用折叠式脚踏回弹锻炼器，其特征在于：所述角度调节部件（3）包括与坐板（1）侧面固定安装的侧板（9），侧板（9）上部固定安装有安装板（304），安装板（304）上侧铰接有提拉板（302），提拉板（302）中侧外部铰接有连接板（303），连接板（303）内侧下部铰接有伸缩杆（305），所述安装板（304）下侧固定安装有定位筒（306），伸缩杆（305）位于定位筒（306）内并与定位筒（306）插接，伸缩杆（305）下侧固定安装有滑板（307），所述侧板（9）下侧固定安装有放置板，放置板开有滑槽，滑板（307）与滑槽滑动设置，滑板（307）靠近侧板（9）的一侧固定安装有升降板，升降板下端固定安装有齿条（308），齿条（308）啮合连接有齿轮（309），齿轮（309）中部固定安装有第一传动轴，第一传动轴连接有传动部件（4），传动部件（4）与转轴（13）连接。

3.根据权利要求2所述的足部康复用折叠式脚踏回弹锻炼器，其特征在于：所述传动部件（4）包括与所述支撑腿（2）固定安装有保护外壳（5），第一传动轴与保护外壳（5）转动设置，第一传动轴通过锥齿轮组连接有第二传动轴（14），第二传动轴（14）与保护外壳（5）转动设置，第二传动轴（14）通过锥齿轮组与转轴（13）连接，转轴（13）与保护外壳（5）转动设置。

4.根据权利要求1所述的足部康复用折叠式脚踏回弹锻炼器，其特征在于：所述脚踏回弹锻炼部件（6）包括与所述移动块（11）上侧固定安装的上连接座（606），上连接座（606）上部两侧分别铰接有两个互相平行的连杆（605），两所述连杆（605）的外侧均铰接有支架（603），支架（603）远离上连接座（606）的一侧固定安装有踏板（602）， 踏板（602）远离连接座（606）的一侧铰接有延长调节板（601），支架（603）上侧铰接有顶座（609），顶座（609）下侧固定安装有移动杆（608），所述上连接座（606）上侧铰接有底座（610），底座（610）上侧固定安装有长筒（607），移动杆（608）一侧位于长筒（607）内并沿长筒（607）长度方向自由移动，顶座（609）和底座（610）之间安装有弹簧，弹簧套装于移动杆（608）和长筒（607）的外侧。

5.根据权利要求4所述的足部康复用折叠式脚踏回弹锻炼器，其特征在于：所述延长调节板（601）和踏板（602）之间安装有拉簧（604），延长调节板（601）和踏板（602）与拉簧（604）三者在延长调节板（601）展开和收拢状态下均围成三角形。

6.根据权利要求1所述的足部康复用折叠式脚踏回弹锻炼器，其特征在于：所述间距调节部件包括与移动块（11）均固定设置的拉板，两拉板均螺纹连接有调节螺杆（8），两调节螺杆（8）之间固定连接且两调节螺杆（8）的外侧与装配板（10）转动设置，两调节螺杆（8）中侧通过锥齿轮组连接有调节轴，调节轴与装配板（10）转动设置，调节轴上端固定安装有调节螺帽（12）。

7.根据权利要求1所述的足部康复用折叠式脚踏回弹锻炼器，其特征在于：所述坐板（1）两侧均固定安装有扶手，所述坐板（1）后侧一体连接有靠背。

8.根据权利要求1所述的足部康复用折叠式脚踏回弹锻炼器，其特征在于：所述装配板（10）的长度小于前侧两支撑腿（2）之间的距离。
