压控式跳跳石玩具的制作方法

本技术属于玩具产品领域，特别是组合式结构、信号联接采用无线模式的训练型玩具产品。

背景技术：

1、弹奏式电子玩具通过按动或者敲击动作来发出声乐、光电的效果，训练少年儿童的动手能力，提升智力和情感能力，是受到广泛使用的一类玩具产品。这种训练需要前期培养儿童对于声、乐的反应度和敏感性的提升，并结合身体的动作，才能有更好的效果。市场上，作为训练反应能力的触摸和/或按压式的电子电路玩具产品，在使用中促进手、眼配合动作，就是用来培养儿童弹奏技能的良好的产品。这类产品通过按压产品不同部位来产生特定的声光效果，达到训练的目的。这些训练是按照主动训练的方式进行的，能够有效地促进手指动作的反应能力。除此之外，作为更加进一步的训练目的，对反应能力提升的训练，以被动式刺激、作出快速反应并动作的训练玩具，也尤其需要，才能有效地提高被训练者的灵活性。目前出现一些单机式类似于“打地鼠”式的电子玩具，结构上是将游戏软件的硬件化，通过手指点击达到娱乐目的，没有促进少年儿童肢体动作灵活性训练的作用。

技术实现思路

1、本实用新型的目的是提供一种压控式跳跳石玩具，多组块组合式的设计，组块之间具有利用无线信号联系形成一体的声光播放程式，实现声音或光线在不同的组块之间随机出现，训练者需要用手臂或者脚掌击打组块，才能消除声光，同时转移到下一个组块，继续游戏。多组块结构克服单机产品纯游戏机模式的不足，作为能够实现肢体训练效果的功能玩具产品。

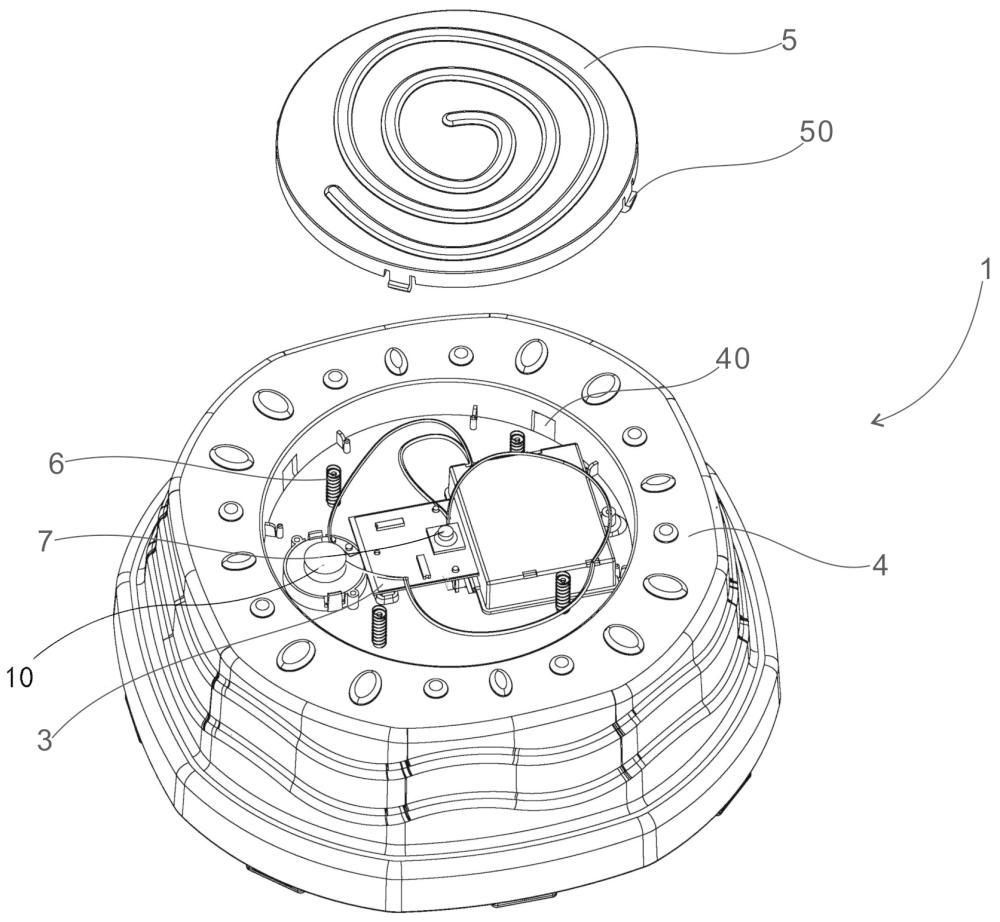

2、为实现上述目的，本发明的技术方案是，一种压控式跳跳石玩具，包括主机盒和至少一个从机盒。主机盒和从机盒均包括底座和触控面板，底座安装压缩弹簧、声光电路装置和与其电气联接的一个轻触开关。压缩弹簧作为触控面板支撑柱使其浮坐在底座上，触控面板底面触碰到轻触开关。主机盒的声光电路装置包括无线遥控电路，从机盒的声光电路装置包括无线接收电路，形成无线信号联络。

3、本实用新型采用主机盒和从机盒分体的硬件组合结构，同时声光信号控制集中在主机盒，与从机盒以无线信号连动的电气联接结构模式，随机在主机盒和从机盒之间产生声、光信息，并快速切换。使用时以分散布置的方式放置各个机盒，训练者需要伸展手臂或者腿部动作才能击打到各个机盒，并通过敲击或者触摸机盒的触控面板，再压迫面板底面的轻触开关来消除声光信息。上述使用模式，这种玩具产品模拟跳石，或者跳舞运动进行训练，能够在游戏中有效地增进少年儿童使用者的肢体动作能力。将主机盒和不同的从机盒在触发时发出的声音、响应的形象设置为各种独特的设计，比如各种小动物的叫声、图象，还具有对儿童进行启蒙教育的效果。

4、更好的是，上述结构的压控式跳跳石玩具，触控面板表面安装压电开关、薄膜开关或触摸开关之一，与声光电路装置电气连接，作为轻触开关的替换。

5、压电开关、薄膜开关或触摸开关均具有轻触表面即产生开关电路的功能，对于低龄儿童使用者进行游戏、练习尤其方便。本实用新型的结构增加了产品的综合适用效果。

6、或者是，上述结构的压控式跳跳石玩具，触控面板通过其边沿的一个铰链连接到底座上，铰链相对的触控面板底面的扇形区域由压缩弹簧支撑。

7、铰链作为触控面板与底座连接支撑结构的一个点，在触控面板底面、以铰链为顶点的相对扇形区域，可以在平分线上布置一个压缩弹簧的支撑柱，也可以布置两个或以上、呈对称分布的压缩弹簧作为支撑柱。这种结构设置，能够在保证触控面板稳定安装的基础上，即使使用时采用较大的冲击力度敲击或者触摸机盒，也不会由于正常使用的原因产生结构上错位、触发程序性错误的故障。是一种结构更加稳定的设置，增加产品的耐用性和使用期限。

8、优选的是，上述结构的压控式跳跳石玩具，无线信号联络方式采用wi-fi或蓝牙模块。

9、在主机盒的无线遥控电路和从机盒的无线接收电路之间的无线信号联络模式，本实用新型使用wi-fi，优选采用2.4g的信号模块，具有稳定性强的优点，还可以与电信网络进行联系，作为功能扩展的接口。另一种模式是采用蓝牙模块，在同一空间的小范围距离内也有优良的传输效果，具有节能和低成本的优点。

10、本实用新型的主、从机盒压按式动作玩具产品能够在游戏的过程中促使使用者的肢体运动，达到训练少年儿童对声音、光线响应并快速动作的能力。多组件组合、无线电气联接的结构形式与单纯模拟软件游戏的单机产品具有完全不同的结构区别，兼具娱乐和训练的效果，是创新性和实用性兼备的玩具产品。同时，这种设置结构简洁，生产成本和使用成本更加具有优势，更加贴合娱乐和教育市场需求。

1.一种压控式跳跳石玩具，包括主机盒和至少一个从机盒，其特征是，主机盒和从机盒均包括底座和触控面板，底座安装压缩弹簧、声光电路装置和与其电气联接的一个轻触开关；压缩弹簧作为触控面板支撑柱使其浮坐在底座上，触控面板底面触碰到轻触开关；主机盒的声光电路装置包括无线遥控电路，从机盒的声光电路装置包括无线接收电路，形成无线信号联络。

2.根据权利要求1所述的压控式跳跳石玩具，其特征是，所述的触控面板表面安装压电开关、薄膜开关或触摸开关之一，与声光电路装置电气连接，作为所述轻触开关的替换。

3. 根据权利要求1或2所述的压控式跳跳石玩具，其特征是， 所述的触控面板通过其边沿的一个铰链连接到底座上，铰链相对的触控面板底面的扇形区域由压缩弹簧支撑。

4.根据权利要求1或2所述的压控式跳跳石玩具，其特征是，所述的无线信号联络方式采用wi-fi或蓝牙模块。
