一种旋扭方式实现油芯分离的电子烟的制作方法
本技术涉及电子烟,特指一种旋扭方式实现油芯分离的电子烟。
背景技术:
1、电子烟由于雾化芯组件的雾化通道与外界相通;如雾化芯组件的供油通道长期处于开启状态,则容易出现漏油的问题。因此,众多的电子烟常采取油芯分离的结构以减少漏油。然而,许多的电子烟一旦启用则无法在不使用时再次实现油芯分离。
技术实现思路
1、本实用新型解决的技术问题在于提供一种旋扭方式实现油芯分离的电子烟,可以通过旋扭方式在电子烟不使用时实现油芯分离。
2、本实用新型解决上述技术问题的技术方案是:

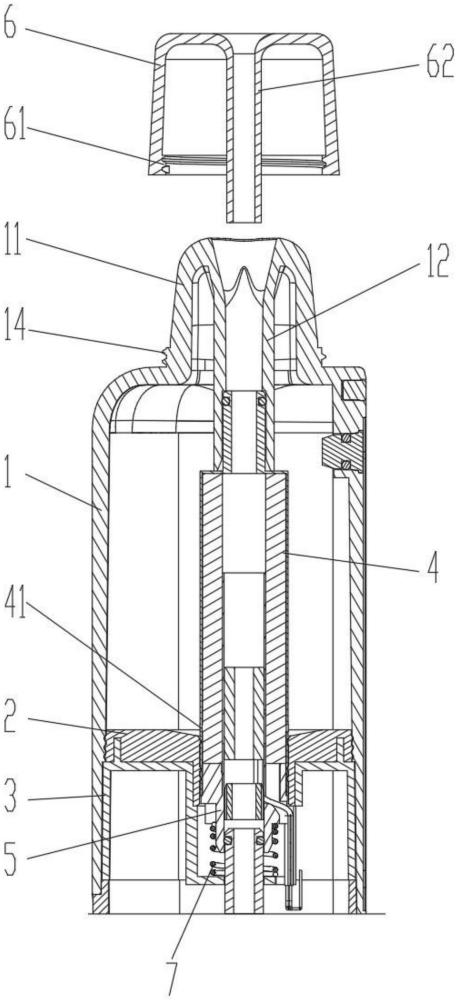

3、所述的电子烟包括油仓、油仓密封硅胶、油仓支架、雾化芯组件和雾化芯支架;所述的油仓顶部形成吸嘴;吸嘴与油仓内轴向设置的雾化芯组件连接;油仓底部设置油仓密封硅胶;油仓密封硅胶下方设置油仓支架;雾化芯组件下段设置进油孔,下端穿设在油仓密封硅胶和油仓支架内;雾化芯组件底端设置雾化芯支架;其特征在于:所述的电子烟还包括吸嘴盖和弹簧;弹簧套于雾化芯支架外且两端抵住雾化芯支架和油仓支架;当吸嘴盖与油仓配合时推动雾化芯组件至轴向位置最低处,进油孔位于油仓密封硅胶封堵位置;当吸嘴盖未与油仓配合时,弹簧推动雾化芯组件至轴向位置最高处,进油孔位于油仓密封硅胶上方处于开启状态。
4、所述的吸嘴盖底端设置内螺纹,吸嘴底端形成外螺纹;吸嘴盖罩扣在吸嘴外后可通过螺纹配合与油仓固定配合。
5、述的吸嘴盖中心轴向形成推筒;所述吸嘴形成吸嘴烟道;雾化芯组件顶部插于吸嘴烟道内;当吸嘴盖与油仓配合时,推筒推动雾化芯组件至轴向位置最低处。
6、所述的吸嘴烟道下端径向扩展形成限位台阶;当吸嘴盖与未与油仓配合时,雾化芯组件顶端抵住限位台阶。
7、本实用新型通过吸嘴盖与油仓顶部吸嘴处的旋扭配合,推动雾化芯组件下移而关闭进油孔,使油芯处于分离状态。当吸嘴盖未与油仓配合时则使油芯处于开启状态。因此,本实用新型通过吸嘴盖的旋扭实现了油芯分离。
1.一种旋扭方式实现油芯分离的电子烟,所述的电子烟包括油仓、油仓密封硅胶、油仓支架、雾化芯组件和雾化芯支架;所述的油仓顶部形成吸嘴;吸嘴与油仓内轴向设置的雾化芯组件连接;油仓底部设置油仓密封硅胶;油仓密封硅胶下方设置油仓支架;雾化芯组件下段设置进油孔,下端穿设在油仓密封硅胶和油仓支架内;雾化芯组件底端设置雾化芯支架;其特征在于:所述的电子烟还包括吸嘴盖和弹簧;弹簧套于雾化芯支架外且两端抵住雾化芯支架和油仓支架;当吸嘴盖与油仓配合时推动雾化芯组件至轴向位置最低处,进油孔位于油仓密封硅胶封堵位置;当吸嘴盖未与油仓配合时,弹簧推动雾化芯组件至轴向位置最高处,进油孔位于油仓密封硅胶上方处于开启状态。
2.根据权利要求1所述的旋扭方式实现油芯分离的电子烟,其特征在于:所述的吸嘴盖底端设置内螺纹,吸嘴底端形成外螺纹;吸嘴盖罩扣在吸嘴外后可通过螺纹配合与油仓固定配合。
3.根据权利要求2所述的旋扭方式实现油芯分离的电子烟,其特征在于:所述的吸嘴盖中心轴向形成推筒;所述吸嘴形成吸嘴烟道;雾化芯组件顶部插于吸嘴烟道内;当吸嘴盖与油仓配合时,推筒推动雾化芯组件至轴向位置最低处。
4.根据权利要求3所述的旋扭方式实现油芯分离的电子烟,其特征在于:所述的吸嘴烟道下端径向扩展形成限位台阶;当吸嘴盖与未与油仓配合时,雾化芯组件顶端抵住限位台阶。
