一种密集式烤房烟道清灰装置的制作方法

本技术涉及密集式烤房烟道，尤其涉及一种密集式烤房烟道清灰装置。

背景技术：

1、密集式烤房是现代烟草加工中的关键设备，其通过科学控制温湿度，对烟叶进行烘干和定色，直接影响最终烟叶的产品质量。烤房的核心供热部件是其内部的换热器与相连的烟道系统，在长期的烘烤作业中，燃料（如煤炭）燃烧产生的烟尘和灰烬会持续不断地在烟道内壁沉积，形成坚硬的积灰层。不仅降低了换热设备的热传递效率，增加烤房运行成本，还影响了烤房温度的精准调控，增大了烤房烟叶的烘烤损失。

2、目前，针对密集式烤房烟道的清灰工作，普遍采用的仍是传统的人工清理方式。操作人员需要等待烤房完全冷却后，钻入狭窄、阴暗的炉膛或烟道内部，使用钢钎、铁锤等简易工具进行手工敲打与刮铲。这种方法不仅劳动强度极大、作业环境恶劣、清理周期长，严重影响烘烤作业的连续性，而且清理效果难以保证，尤其对于烟道弯折处和深部的积灰，常常无法彻底清除，导致清灰不彻底的问题反复出现。此外，人工清灰存在较大的安全风险，并容易在敲击过程中对烟道内壁造成机械损伤。尽管存在一些试图改进的清灰装置，但其结构往往较为复杂，制造成本高，或清灰方式效率低下，难以在行业内广泛推广和应用。

3、因此，需要设计一种密集式烤房烟道清灰装置，以此来解决上述技术问题。

技术实现思路

1、为了克服目前密集式烤房烟道清灰仍依赖人工，需停炉后进入狭窄烟道手工清理，存在劳动强度大、效率低、清灰不彻底、易堵塞、安全隐患及烟道损伤等问题，现有改进装置则因结构复杂、成本高或效率低而难以推广的缺点，本实用新型提供一种密集式烤房烟道清灰装置。

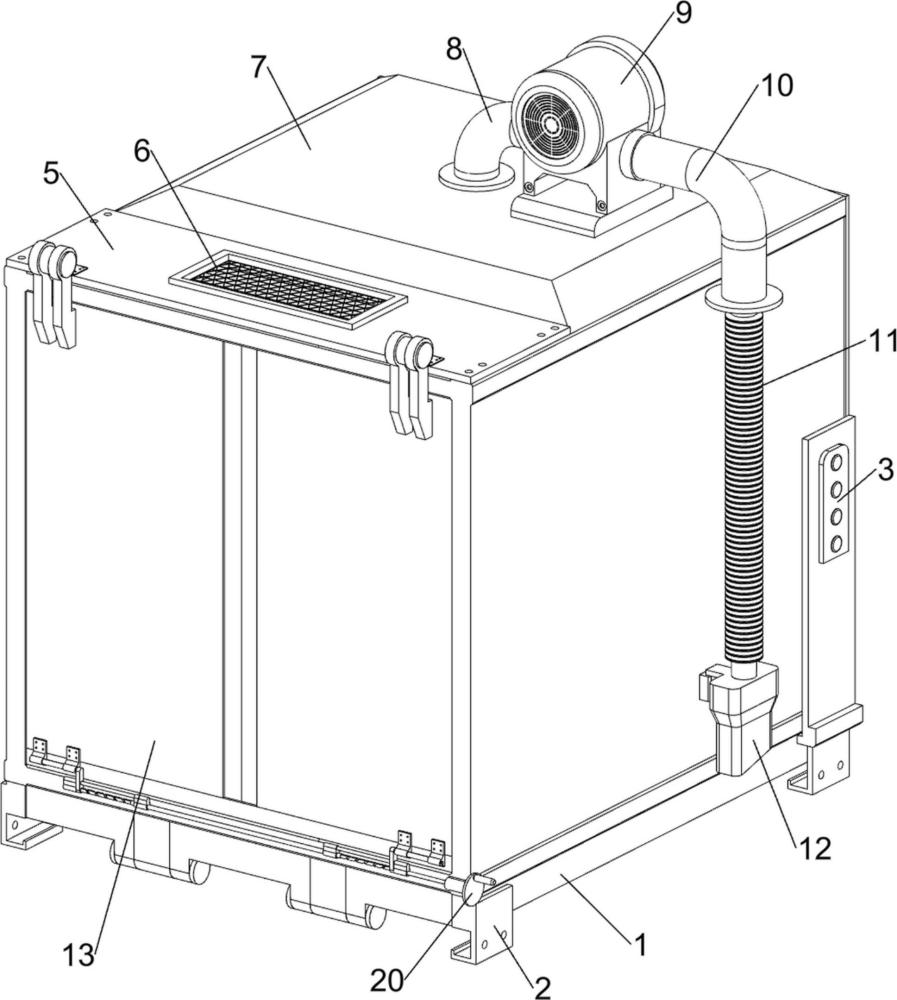

2、本实用新型的技术实施方案为：一种密集式烤房烟道清灰装置，包括有底架、安装块、控制器、箱体、顶板、过滤网、降尘罩、连接管、料泵、输料管、伸缩管、吸头、箱门、内箱、电动推杆和卡接组件，底架两侧均对称固定连接有安装块，每个安装块上均开设有两个安装孔，底架右部固定连接有控制器，底架顶部转动式连接有箱体，箱体顶部固定连接有顶板，顶板顶部开设有通气口，通气口处嵌入式固定连接有过滤网，箱体顶部固定连接有降尘罩，降尘罩顶部固定连接且连通有连接管，连接管右部固定连接且连通有料泵，料泵与降尘罩顶部固定连接，料泵右部固定连接且连通有输料管，输料管底部固定连接且连通有伸缩管，伸缩管底部固定连接且连通有吸头，吸头滑动放置于箱门右部上，箱体内部固定连接有内箱，底架底部固定连接有电动推杆，电动推杆的伸缩杆前部与箱体底部固定连接，箱体和箱门前部之间设有卡接组件。

3、在本实用新型一个较佳实施例中，伸缩管为软性材质。

4、在本实用新型一个较佳实施例中，卡接组件包括有连接块、转轴、螺杆、卡块、卡接筒和摇把，箱体前部对称固定连接有连接块，两个连接块一侧上之间转动式连接有转轴，转轴对称固定连接有螺杆，两个螺杆上均螺纹式连接有卡块，两个卡块均与对应的连接块滑动式连接，箱门前部对称固定连接有卡接筒，两个卡块均卡入对应的卡接筒内部，转轴右部穿出其中一侧的连接块固定连接有摇把。

5、在本实用新型一个较佳实施例中，还包括有推料板和配重块，内箱内部滑动式连接有推料板，推料板后部嵌入式固定连接有配重块。

6、在本实用新型一个较佳实施例中，还包括有转辊和连接带，内箱内部对称转动式连接有转辊，两个转辊一侧上之间绕有连接带。

7、在本实用新型一个较佳实施例中，连接带位于降尘罩和顶板的下方。

8、与现有技术相比，本实用新型具有以下优点：1、本实用新型通过操作人员只需在烟道外部手持吸头即可完成清灰作业，无需等待烤房完全冷却后进入狭窄空间，显著降低了劳动强度和安全风险，柔软的伸缩管设置使得吸头能够灵活伸入炉膛及烟道内部各个角落，实现对弯折处和深部区域的全面清理，解决了人工清理存在的盲区问题，确保了清灰的彻底性，有效避免了因积灰清理不彻底导致的烟道堵塞问题，这种非接触式的清理方式完全避免了对烟道内壁的机械损伤，延长了设备使用寿命。

9、2、本实用新型通过配重块驱动的推料板自动向前滑动，将附着在内箱壁上的灰垢彻底刮除，同时转辊带动连接带持续运转，将汇集在底部的灰尘不断向箱门外输送，确保了内箱中的灰尘能够被完全清除，无残留问题，大大简化了清理流程，提高了作业效率，避免了过于复杂的机械结构，降低了制造成本和维护难度，具有良好的推广实用性。

1.一种密集式烤房烟道清灰装置，其特征在于：包括有底架（1）、安装块（2）、控制器（3）、箱体（4）、顶板（5）、过滤网（6）、降尘罩（7）、连接管（8）、料泵（9）、输料管（10）、伸缩管（11）、吸头（12）、箱门（13）、内箱（14）、电动推杆（21）和卡接组件，底架（1）两侧均对称固定连接有安装块（2），每个安装块（2）上均开设有两个安装孔，底架（1）右部固定连接有控制器（3），底架（1）顶部转动式连接有箱体（4），箱体（4）顶部固定连接有顶板（5），顶板（5）顶部开设有通气口，通气口处嵌入式固定连接有过滤网（6），箱体（4）顶部固定连接有降尘罩（7），降尘罩（7）顶部固定连接且连通有连接管（8），连接管（8）右部固定连接且连通有料泵（9），料泵（9）与降尘罩（7）顶部固定连接，料泵（9）右部固定连接且连通有输料管（10），输料管（10）底部固定连接且连通有伸缩管（11），伸缩管（11）底部固定连接且连通有吸头（12），吸头（12）滑动放置于箱门（13）右部上，箱体（4）内部固定连接有内箱（14），底架（1）底部固定连接有电动推杆（21），电动推杆（21）的伸缩杆前部与箱体（4）底部固定连接，箱体（4）和箱门（13）前部之间设有卡接组件。

2.按照权利要求1所述的一种密集式烤房烟道清灰装置，其特征在于：伸缩管（11）为软性材质。

3.按照权利要求2所述的一种密集式烤房烟道清灰装置，其特征在于：卡接组件包括有连接块（15）、转轴（16）、螺杆（17）、卡块（18）、卡接筒（19）和摇把（20），箱体（4）前部对称固定连接有连接块（15），两个连接块（15）一侧上之间转动式连接有转轴（16），转轴（16）对称固定连接有螺杆（17），两个螺杆（17）上均螺纹式连接有卡块（18），两个卡块（18）均与对应的连接块（15）滑动式连接，箱门（13）前部对称固定连接有卡接筒（19），两个卡块（18）均卡入对应的卡接筒（19）内部，转轴（16）右部穿出其中一侧的连接块（15）固定连接有摇把（20）。

4.按照权利要求3所述的一种密集式烤房烟道清灰装置，其特征在于：还包括有推料板（22）和配重块（23），内箱（14）内部滑动式连接有推料板（22），推料板（22）后部嵌入式固定连接有配重块（23）。

5.按照权利要求4所述的一种密集式烤房烟道清灰装置，其特征在于：还包括有转辊（24）和连接带（25），内箱（14）内部对称转动式连接有转辊（24），两个转辊（24）一侧上之间绕有连接带（25）。

6.按照权利要求5所述的一种密集式烤房烟道清灰装置，其特征在于：连接带（25）位于降尘罩（7）和顶板（5）的下方。
