气道结构、雾化器及电子雾化装置的制作方法

本申请涉及雾化，尤其涉及一种气道结构、雾化器及电子雾化装置。

背景技术：

1、在电子雾化装置中，为了避免冷凝液和雾化液对咪头的影响，咪头对应气道一般设置为独立且直通的结构，咪头的气道独立于雾化气道，在使用电子雾化装置时，可通过咪头的气道直接给咪头一个启动负压。

2、相关技术中，咪头的独立气道多为在电子雾化装置中插入一根钢管，且钢管通常设计在侧边调气的位置，不与雾化液直接接触，由于钢管插入的深度较深，且钢管的上下两端均需要与其他零部件相配合，因此组装起来较为不便。

技术实现思路

1、本申请提供了一种气道结构、雾化器及电子雾化装置，能够解决相关技术中咪头的气道的相关结构组装起来较为不便的问题。

2、第一方面，本申请实施例提供了一种气道结构，包括连接组件，所述连接组件包括相连接的第一连接件和第二连接件，所述第一连接件和所述第二连接件合围成储液腔，所述第二连接件设置有第一气道和第二气道，所述第一气道和所述第二气道间隔设置且均与所述储液腔相隔绝；所述连接组件的外部空间与所述第一气道的一端相连通，所述第一气道的另一端用于与雾化芯组件对应设置，所述连接组件的外部空间与所述第二气道的一端相连通，所述第二气道的另一端用于与咪头对应设置。

3、在其中一些实施例中，所述第一连接件包括相连接的第一连接部、第二连接部和第三连接部，所述第一连接部设置有储液槽，所述第二连接部设置有容置孔，部分所述第二连接件隔绝所述容置孔和所述储液槽，部分所述第二连接件密封所述储液槽的槽口；所述第三连接部设于所述容置孔内，所述第三连接部设置有与所述容置孔相隔绝的第一透气孔，所述连接组件的外部空间与所述第一透气孔相连通，且所述第一气道与所述第一透气孔相连通，所述连接组件的外部空间与所述容置孔相连通，且所述第二气道与所述容置孔相连通。

4、在其中一些实施例中，所述第二连接件包括相连接的第四连接部、第五连接部和第六连接部，所述第四连接部插设于所述容置孔朝向所述储液槽的一端，以隔绝所述容置孔和所述储液槽，所述第五连接部位于所述储液槽内，所述第六连接部密封所述储液槽的槽口，所述第一气道和所述第二气道同时贯穿所述第四连接部、所述第五连接部和所述第六连接部。

5、在其中一些实施例中，所述第三连接部插设于所述第一气道内。

6、在其中一些实施例中，所述第四连接部包括第一硬质部和设于所述第一硬质部外部的第一软质部，所述第一软质部用于与所述容置孔的内孔壁相抵持；和/或，所述第六连接部包括第二硬质部和设于所述第二硬质部外部的第二软质部，所述第二软质部用于与所述储液槽的内槽壁相抵持。

7、在其中一些实施例中，所述第二连接部设置有与所述容置孔相连通的第二透气孔，所述连接组件的外部空间与所述第二透气孔相连通。

8、第二方面，本申请实施例提供了一种雾化器，所述雾化器包括：

9、如第一方面所述的气道结构；

10、雾化芯组件，所述雾化芯组件与所述第一气道对应设置。

11、在其中一些实施例中，所述连接组件设置有进液腔，所述雾化芯组件设置有进液孔，所述进液孔与所述进液腔相连通；所述雾化器还包括活动组件，所述活动组件用于使得所述储液腔和所述进液腔相连通，且所述活动组件还用于使得所述储液腔和所述进液腔相隔绝。

12、在其中一些实施例中，所述第二连接件设置有连接孔，所述储液腔和所述进液腔均与所述进液孔相连通；所述活动组件包括封堵件和动力件，所述封堵件封堵所述连接孔，以使得所述储液腔和所述进液腔相隔绝，所述动力件用于驱动所述封堵件移动，以使得所述封堵件与所述连接孔分离，以使得所述储液腔和所述进液腔通过所述进液孔相连通。

13、在其中一些实施例中，所述活动组件还包括复位弹性件，所述复位弹性件与所述封堵件相连接，且在所述复位弹性件的弹力作用下，所述封堵件封堵所述连接孔。

14、在其中一些实施例中，所述封堵件包括依次相连接的第一封堵部、第二封堵部和第三封堵部，所述第一封堵部位于所述储液腔内，且所述第一封堵部用于封堵所述连接孔，所述第二封堵部可移动地贯穿所述第二连接件，所述第三封堵部和所述复位弹性件均位于所述进液腔内，所述复位弹性件相对的两端分别抵持所述第二连接件和所述第三封堵部。

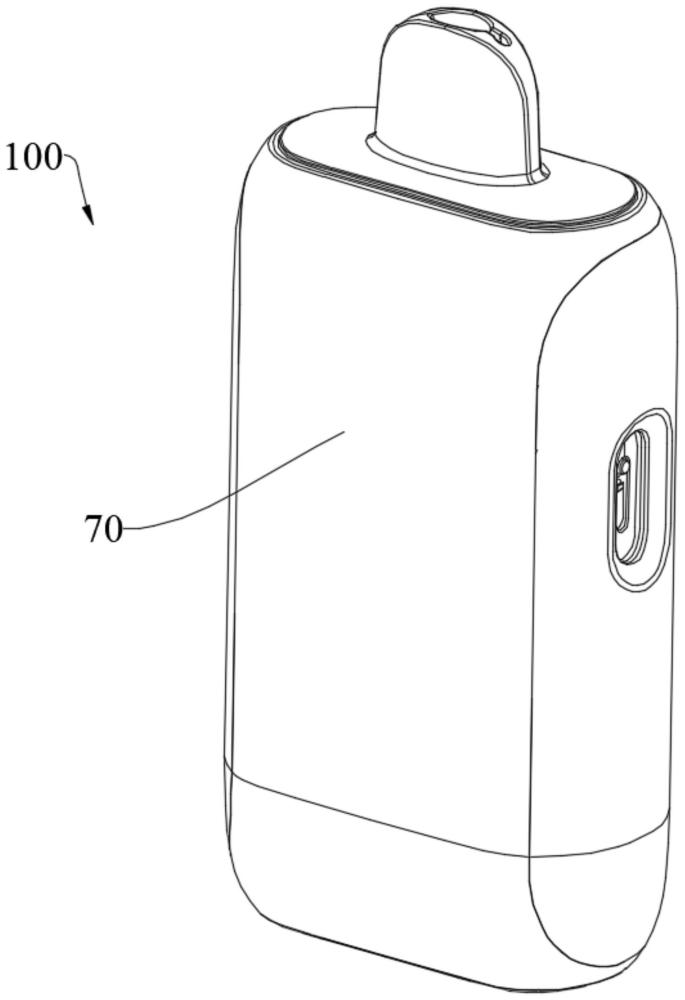

15、第三方面，本申请实施例提供了一种电子雾化装置，包括：

16、如第一方面所述的气道结构或如第二方面所述的雾化器；

17、咪头，所述咪头与所述第二气道对应设置，所述咪头用于感应所述第二气道内的气流。

18、本申请实施例提供的气道结构，有益效果在于：由于连接组件包括相连接的第一连接件和第二连接件，且第二连接件设置有第一气道和第二气道，所以只需要将第一连接件和第二连接件合围成储液腔，便能够使得第一气道和第二气道间隔设置且均与储液腔相隔绝，并且连接组件的外部空间与第一气道的一端相连通，第一气道的另一端用于与雾化芯组件对应设置，连接组件的外部空间与第二气道的一端相连通，第二气道的另一端用于与咪头对应设置，从而能够较为方便地获得与雾化芯组件对应的第一气道以及与咪头对应的第二气道，且组装起来较为方便。

19、本申请提供的雾化器和电子雾化装置相比于现有技术的有益效果，可参考本申请提供的气道结构相比于现有技术的有益效果说明，此处不再赘述。

1.一种气道结构，其特征在于，包括连接组件，所述连接组件包括相连接的第一连接件和第二连接件，所述第一连接件和所述第二连接件合围成储液腔，所述第二连接件设置有第一气道和第二气道，所述第一气道和所述第二气道间隔设置且均与所述储液腔相隔绝；所述连接组件的外部空间与所述第一气道的一端相连通，所述第一气道的另一端用于与雾化芯组件对应设置，所述连接组件的外部空间与所述第二气道的一端相连通，所述第二气道的另一端用于与咪头对应设置。

2.根据权利要求1所述的气道结构，其特征在于，所述第一连接件包括相连接的第一连接部、第二连接部和第三连接部，所述第一连接部设置有储液槽，所述第二连接部设置有容置孔，部分所述第二连接件隔绝所述容置孔和所述储液槽，部分所述第二连接件密封所述储液槽的槽口；所述第三连接部设于所述容置孔内，所述第三连接部设置有与所述容置孔相隔绝的第一透气孔，所述连接组件的外部空间与所述第一透气孔相连通，且所述第一气道与所述第一透气孔相连通，所述连接组件的外部空间与所述容置孔相连通，且所述第二气道与所述容置孔相连通。

3.根据权利要求2所述的气道结构，其特征在于，所述第二连接件包括相连接的第四连接部、第五连接部和第六连接部，所述第四连接部插设于所述容置孔朝向所述储液槽的一端，以隔绝所述容置孔和所述储液槽，所述第五连接部位于所述储液槽内，所述第六连接部密封所述储液槽的槽口，所述第一气道和所述第二气道同时贯穿所述第四连接部、所述第五连接部和所述第六连接部。

4.根据权利要求3所述的气道结构，其特征在于，所述第三连接部插设于所述第一气道内。

5.根据权利要求3所述的气道结构，其特征在于，所述第四连接部包括第一硬质部和设于所述第一硬质部外部的第一软质部，所述第一软质部用于与所述容置孔的内孔壁相抵持；和/或，所述第六连接部包括第二硬质部和设于所述第二硬质部外部的第二软质部，所述第二软质部用于与所述储液槽的内槽壁相抵持。

6.根据权利要求2至5中任意一项所述的气道结构，其特征在于，所述第二连接部设置有与所述容置孔相连通的第二透气孔，所述连接组件的外部空间与所述第二透气孔相连通。

7.一种雾化器，其特征在于，所述雾化器包括：

8.根据权利要求7所述的雾化器，其特征在于，所述连接组件设置有进液腔，所述雾化芯组件设置有进液孔，所述进液孔与所述进液腔相连通；所述雾化器还包括活动组件，所述活动组件用于使得所述储液腔和所述进液腔相连通，且所述活动组件还用于使得所述储液腔和所述进液腔相隔绝。

9.根据权利要求8所述的雾化器，其特征在于，所述第二连接件设置有连接孔，所述储液腔和所述进液腔均与所述进液孔相连通；所述活动组件包括封堵件和动力件，所述封堵件封堵所述连接孔，以使得所述储液腔和所述进液腔相隔绝，所述动力件用于驱动所述封堵件移动，以使得所述封堵件与所述连接孔分离，以使得所述储液腔和所述进液腔通过所述进液孔相连通。

10.根据权利要求9所述的雾化器，其特征在于，所述活动组件还包括复位弹性件，所述复位弹性件与所述封堵件相连接，且在所述复位弹性件的弹力作用下，所述封堵件封堵所述连接孔。

11.根据权利要求10所述的雾化器，其特征在于，所述封堵件包括依次相连接的第一封堵部、第二封堵部和第三封堵部，所述第一封堵部位于所述储液腔内，且所述第一封堵部用于封堵所述连接孔，所述第二封堵部可移动地贯穿所述第二连接件，所述第三封堵部和所述复位弹性件均位于所述进液腔内，所述复位弹性件相对的两端分别抵持所述第二连接件和所述第三封堵部。

12.一种电子雾化装置，其特征在于，包括：
