一种便于替换烟嘴的电子烟的制作方法

本技术涉及替换烟嘴的电子烟，具体为一种便于替换烟嘴的电子烟。

背景技术：

1、电子烟的烟弹通常是由烟油和烟嘴组成的，其中烟油是由尼古丁、丙二醇和其他化学物质组成的液体，而烟嘴则是用来包裹烟油的塑料或金属部分。当电子烟工作时，电池加热雾化器，将烟油转化为烟雾，通过烟嘴释放出来。

2、现有的电子烟在设计时，会推动第二杆朝向远离雾化器的方向摆动，即能够将雾化器与烟嘴分离，烟嘴连接支架，不需要从雾化器上取下，从而避免了烟嘴拿取不方便，取下来后容易随机滚动甚至丢失的情况的发生，从而本申请电子烟能够解决雾化器更换时烟嘴处置不便的问题。

3、结合上述公开的方案以及现有技术，现有技术中电子烟烟嘴的替换方式是将烟嘴直接拔出，再将新的烟嘴插入到电子烟的烟嘴槽中，在替换过程中若不慎用力过大，就会造成烟嘴周围产生损坏，并且烟嘴需要使用者随时携带，但可能出现使用者出行在外未随身备有替换烟嘴，却不慎污染使现有烟嘴时，不能随时替换烟嘴，因此，我们提出一种便于替换烟嘴的电子烟，以解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种便于替换烟嘴的电子烟，以解决上述背景技术中提出的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于替换烟嘴的电子烟，包括电子烟本体，所述电子烟本体顶端和底端的内部均设置有烟嘴，所述烟嘴底部通过连接体连接有半球体，所述连接体两侧均开设有弧形槽，所述电子烟本体顶端和底端均开设有连接槽，连接槽内壁的两侧均连接有限位块，所述限位块的一端设置在弧形槽的内侧。

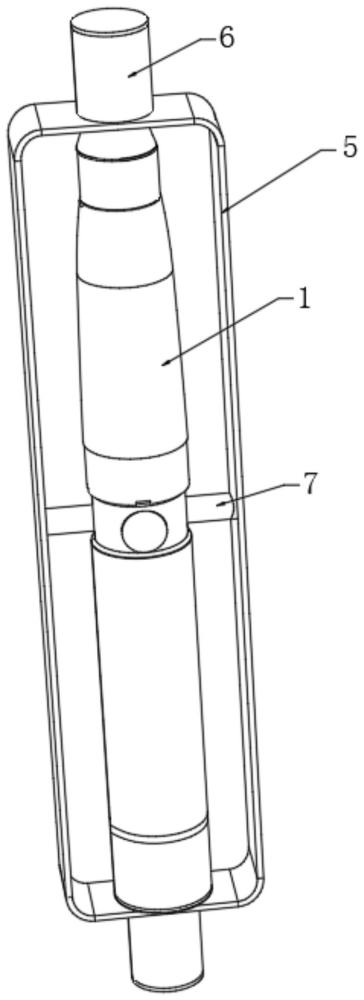

3、两个烟嘴之间通过连接环滑动连接，所述连接环两端均设置有盖帽，所述盖帽底端套设在烟嘴表面，所述连接环内部的两侧通过转杆转动连接在电子烟本体表面。

4、可选的，所述连接体和半球体内部开设有与烟嘴相通的通气口。

5、可选的，所述连接环两端均开设有供烟嘴滑动设置的开口。

6、可选的，所述连接环为橡胶材质。

7、可选的，所述烟嘴顶端连接有卡环，所述盖帽内部开设有与卡环相适配的卡槽。

8、可选的，所述烟嘴呈沙漏型设置。

9、可选的，所述限位块为弹簧钢材质。

10、本实用新型的技术效果和优点：

11、1、本实用新型通过限位块、弧形槽和烟嘴，当需要更换烟嘴时，旋转烟嘴，使得限位块脱离弧形槽内，解除限位块对烟嘴的固定，通过将顶端的烟嘴向上提，将底端全新的烟嘴下拉，便可以将两个烟嘴轻松从电子烟本体内取出，降低了取出烟嘴时对烟嘴槽的损伤。

12、2、本实用新型通过连接环和烟嘴，当需要将两个烟嘴进行更换时，旋转连接环，将上下两个烟嘴进行调换，将全新的烟嘴插入烟嘴槽，将使用过后的烟嘴插入电子烟本体底端内，避免了使用者出门在外忘记携带全新烟嘴，不便于更换，同时能将使用后的烟嘴进行收集。

1.一种便于替换烟嘴的电子烟，其特征在于，包括：

2.根据权利要求1所述的一种便于替换烟嘴的电子烟，其特征在于：所述连接体（9）和半球体（8）内部开设有与烟嘴（2）相通的通气口。

3.根据权利要求1所述的一种便于替换烟嘴的电子烟，其特征在于：所述连接环（5）两端均开设有供烟嘴（2）滑动设置的开口。

4.根据权利要求1所述的一种便于替换烟嘴的电子烟，其特征在于：所述连接环（5）为橡胶材质。

5.根据权利要求1所述的一种便于替换烟嘴的电子烟，其特征在于：所述烟嘴（2）顶端连接有卡环，所述盖帽（6）内部开设有与卡环相适配的卡槽。

6.根据权利要求3所述的一种便于替换烟嘴的电子烟，其特征在于：所述烟嘴（2）呈沙漏型设置。

7.根据权利要求1所述的一种便于替换烟嘴的电子烟，其特征在于：所述限位块（4）为弹簧钢材质。
