雾化装置的制作方法
本技术涉及雾化装置,尤其涉及一种雾化装置。
背景技术:
1、雾化器是一种能够将液体转化为细小液滴并使其悬浮在气体中的装置,因其操作简单方便,能够满足人们在不同生活场景中的需求而日益普及。然而,随着雾化器使用频率的增加,用户在携带过程中也遇到了一些问题,例如,雾化器中的雾化介质可能会因外力作用或雾化器的放置状态不当而流出外壳,进而污染用户的手部,或者弄脏用于放置雾化器的包具、口袋等。这种现象不仅给用户带来了不便,还严重影响了雾化器的使用体验。
技术实现思路
1、有鉴于此,针对上述技术问题,本申请提供了一种雾化装置。

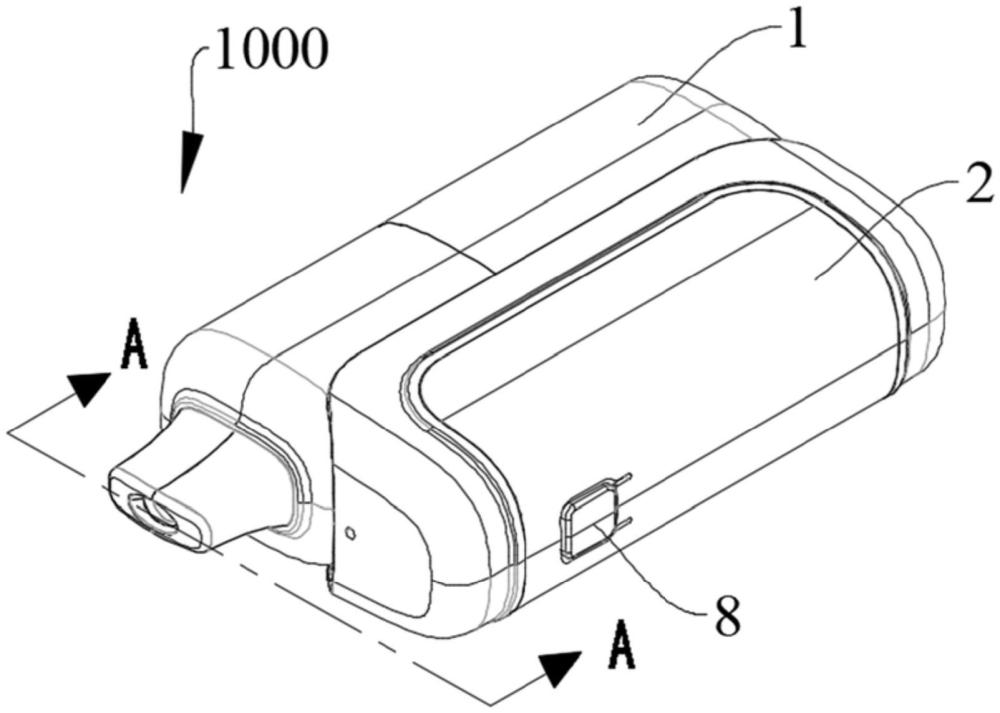

2、本申请提供的雾化装置包括第一壳体、第二壳体、储油组件、雾化芯组件、连通组件、第一调控组件和第二调控组件,其中,第二壳体可拆卸连接第一壳体,储油组件位于第一壳体内,储油组件具有出油口,雾化芯组件位于第一壳体内,雾化芯组件具有进油口;连通组件位于第一壳体内,连通组件连通于出油口与进油口之间;第一调控组件位于第一壳体内,第一调控组件用以控制出油口和进油口的连通状态;第二调控组件位于第二壳体内,当第二调控组件处于第一作业状态时,出油口连通进油口,当第二调控组件处于第二作业状态时,第一调控组件封堵于出油口与进油口之间。
3、在本申请的雾化装置中,由于第一壳体和第二壳体间的可拆卸连接设计,当第一壳体所属的第一主体部分与第二壳体所属的第二主体部分中任意部分出现故障时,用户可以单独维修或更换该主体部分,而无需更替全部雾化装置,降低了用户后续的维修成本。同时,用户可以通过拆卸第二壳体对应的部分结构,仅使用第一壳体对应的部分结构,换言之,精简、轻量化用户即时的可使用部分结构,以提升了该部分用户群体的用户体验。
4、此外,用户可以通过调整本申请雾化装置中第一壳体和第二壳体的连接状态,使第一壳体连接第二壳体之后,通过第二壳体中的第二调控组件控制第一壳体中的第一调控组件,以调整出油口和进油口的连通状态,如此,在雾化装置中,储油组件中的雾化介质不会一直流向雾化芯组件,雾化芯组件不会始终浸泡在由出油口流出的雾化介质中,也即,第二调控组件可以辅助控制雾化芯组件中所能够存储的雾化介质存量,当雾化芯组件中的雾化介质存量趋于饱和时,第一调控组件阻隔出油口和进油口,使可以从出油口流出的雾化介质不会再从进油口进入雾化芯组件中,从而,雾化芯组件中存储的雾化介质存量可控。
5、当用户随身携带本申请的雾化装置时,雾化芯组件中的雾化介质能够稳固存储于雾化芯组件中,而不会沿着雾化装置的雾化出口流出而污染用户的手部、或者污染用于放置雾化装置的容置物内腔,提升了用户的使用体验感,并能够通过降低雾化装置浪费的雾化介质量,以降低雾化装置在作业时所消耗的雾化介质总量,从而节约用户的消费成本。
6、综上,本申请雾化装置可以通过开启/关闭出油口和进油口之间连通状态来避免雾化介质泄露的同时,还能有效提升雾化装置的便携性、用户体验,并降低维修成本。
7、为使本申请的上述目的、特征和优点能更明显易懂,下文特举本申请实施例,并配合所附附图,作详细说明如下。
1.一种雾化装置,其特征在于,包括:
2.如权利要求1所述的雾化装置,其特征在于,所述第一调控组件包括第一阀芯,所述连通组件具有连通通道,所述连通通道连通所述出油口与所述进油口,所述第一阀芯位于所述连通通道;
3.如权利要求2所述的雾化装置,其特征在于,所述第二阀芯定位装配于所述安装内腔的第三位置,以使所述第二阀芯紧贴所述安装内腔靠近所述第一壳体的内壁;
4.如权利要求2所述的雾化装置,其特征在于,所述第二阀芯活动装配于所述安装内腔,当所述第二调控组件处于所述第一作业状态时,所述第二阀芯位于所述安装内腔的第三位置,所述第二阀芯与所述第一阀芯间的距离为第一间距,当所述第二调控组件处于所述第二作业状态时,所述第二阀芯位于所述安装内腔的第四位置,所述第二阀芯与所述第一阀芯间的距离为第二间距,所述第二间距大于所述第一间距。
5.如权利要求4所述的雾化装置,其特征在于,所述第二调控组件还包括第二复位件,所述第二复位件的一端抵顶于所述安装内腔靠近所述第一壳体侧的所述第二壳体的内壁,所述第二复位件的另一端连接所述第二阀芯;
6.如权利要求2所述的雾化装置,其特征在于,所述第一调控组件还包括第一复位件,所述第一复位件的一端抵顶于所述连通通道靠近所述第二壳体侧的侧壁,所述第一复位件的另一端连接所述第一阀芯;
7.如权利要求1-6任一项所述的雾化装置,其特征在于,所述雾化装置还包括设置于所述第二壳体内的开关组件和第二控制板,所述开关组件、所述第二调控组件和所述第二控制板电性连接,所述第二控制板用于响应所述开关组件的通断状态,控制所述第二调控组件处于所述第一作业状态或所述第二作业状态。
8.如权利要求7所述的雾化装置,其特征在于,所述雾化装置包括设置于所述第一壳体内的第一电源和设置于所述第二壳体内的第二电源,所述第一电源电性连接所述雾化芯组件;
9.如权利要求8所述的雾化装置,其特征在于,当开关组件处于开启状态时,所述第二调控组件、所述第二电源、所述开关组件和所述第二控制板电性连接;
10.如权利要求8所述的雾化装置,其特征在于,所述雾化装置还包括第一控制板和第一连接引脚,所述第一电源电性连接所述雾化芯组件和所述第一控制板,所述第一连接引脚电连接所述第一控制板,所述第一连接引脚的端部显露于所述第一壳体的侧壁;
