具有安装在密封构件上的加热器的气溶胶生成装置的制作方法

本公开涉及一种用于与气溶胶生成制品一起使用的气溶胶生成装置。特别地，但不排他地，本公开涉及一种用于加热气溶胶形成基质以生成气溶胶并且用于将气溶胶递送至用户的口中的手持式电操作气溶胶生成装置。

背景技术：

1、其中诸如含烟草基质的气溶胶生成基质被加热而非被燃烧的气溶胶生成制品是本领域已知的。在加热式气溶胶生成制品中，通过加热气溶胶生成基质来生成气溶胶。

2、一种类型的气溶胶生成系统是电操作式吸烟系统。已知的手持式电操作式吸烟系统通常包括气溶胶生成装置，所述气溶胶生成装置包括可再充电电池、控制电子器件和用于加热专门设计成用于与气溶胶生成装置一起使用的气溶胶生成制品的电加热器。在一些实例中，气溶胶生成制品包括气溶胶生成基质，诸如烟草条或烟草棒，并且在将气溶胶生成制品插入到气溶胶生成装置中时，气溶胶生成装置内包含的加热器被插入到气溶胶形成基质中或围绕气溶胶形成基质定位。

3、加热元件可以设置在气溶胶生成装置中以用于生成可吸入蒸气。这样的装置可加热容纳在气溶胶生成制品中的气溶胶生成基质而不会燃烧气溶胶生成基质。在这样做时，气溶胶生成基质可以生成气溶胶，所述气溶胶可以被递送给用户。

4、此类气溶胶生成制品可采用常规香烟的形式。在这种情况下，气溶胶生成基质可以包裹在卷烟纸中。这种方法在气溶胶生成基质包括材料的股或细条（例如，流延叶烟草的股或切碎的烟草的股）的情况下可能是合适的。

5、然而，这种方法可能无法有效地保持其他形式的气溶胶生成基质，诸如颗粒状或粉末状气溶胶生成基质。此类气溶胶生成制品在其储存、处理和使用期间可能易于发生气溶胶生成基质的泄漏。气溶胶生成基质的泄漏可能因高环境温度和湿度而加剧。气溶胶生成基质通过泄漏的损失可能不利地减少包括气溶胶生成基质的气溶胶生成制品的寿命。气溶胶生成基质的泄漏可能对气溶胶生成制品的总体性能产生负面影响。例如，气溶胶生成基质的泄漏可能对由包括气溶胶生成制品的气溶胶生成系统生成的可吸入气溶胶的一致性产生负面影响。

6、为了提供其中即使当气溶胶生成制品被加热到从气溶胶生成基质生成气溶胶所需的温度时，气溶胶生成基质的损失或泄漏也被减少或防止的气溶胶生成制品，可以提供包括气溶胶生成基质的容器的气溶胶生成制品。这种气溶胶生成制品可能能够保持不同形式的气溶胶生成基质，诸如颗粒状或粉末状的气溶胶生成基质。包含容器的此类气溶胶生成制品在其与合适的气溶胶生成装置一起使用时，可由消耗者很容易地处理和操作。

7、然而，现有技术的气溶胶生成装置可能不适用于加热包括气溶胶生成基质容器的气溶胶生成制品。例如，将加热元件插入包括容器的气溶胶生成制品中可能不利地使得气溶胶生成基质从容器中泄漏出。此外，现有的气溶胶生成装置可能允许气溶胶经由除用于将气溶胶递送给用户的气溶胶出口之外的路线从气溶胶生成制品中泄漏出。另外，配置成对气溶胶生成制品进行外部加热的现有加热器可能未提供足以从包括容器的气溶胶生成制品生成一致的气溶胶的有效加热。

技术实现思路

1、期望提供一种适用于加热包括气溶胶生成基质容器的气溶胶生成制品的气溶胶生成装置。还期望提供一种气溶胶生成装置，其减少加热期间的气溶胶泄漏并且提供对气溶胶生成制品的改进加热。

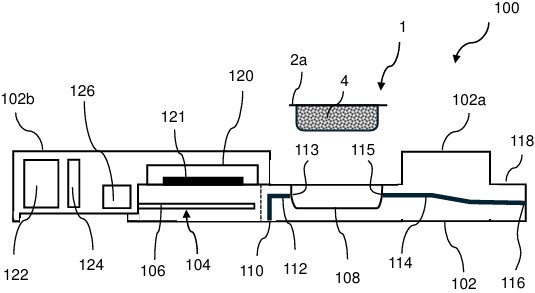

2、根据本公开的实例，提供了一种用于与气溶胶生成制品一起使用的气溶胶生成装置。气溶胶生成装置可以包括壳体。壳体可具有配置成接收气溶胶生成制品的至少一部分的凹部。气溶胶生成装置可以包括加热器组件。加热器组件可包括配置成加热气溶胶生成制品以生成气溶胶的加热器。加热器组件可包括密封构件，所述密封构件配置成在气溶胶化期间将气溶胶生成制品的至少一部分密封在凹部内。加热器可安装在密封构件上。

3、根据本公开的实例，提供了一种用于与气溶胶生成制品一起使用的气溶胶生成装置。气溶胶生成装置包括壳体，该壳体具有配置成接收气溶胶生成制品的至少一部分的凹部。气溶胶生成装置包括加热器组件。加热器组件包括配置成加热气溶胶生成制品以生成气溶胶的加热器。加热器组件还包括密封构件，所述密封构件配置成在气溶胶化期间将气溶胶生成制品的至少一部分密封在凹部内。加热器安装在密封构件上。

4、如本文中所用，术语“密封构件”是指加热器组件的部件，所述部件显著减少或优选地基本上防止气溶胶在加热或气溶胶化期间除经由专用气溶胶出口之外从凹部逸出。在气溶胶化期间仍然准许通过凹部的气流，条件是其经由专用气流路径，例如从进入凹部的空气入口到离开凹部的气溶胶出口。

5、提供包括密封构件的加热器组件的优点在于其能够在气溶胶化期间密封凹部，并且有助于减少气溶胶在气溶胶化期间从凹部逸出。这保留了更多的气溶胶以供用户消耗，并且降低了气溶胶泄漏到气溶胶生成装置的其他部分并且在其中冷凝（这可能是不期望的）的可能性。

6、将加热器安装在密封构件上的优点在于，其有助于在加热期间改善加热器与气溶胶生成制品之间的热接触。这有助于改善对气溶胶生成制品的加热，这导致生成更一致的气溶胶并且增强用户体验。其还改善气溶胶生成装置的能效。

7、由密封构件密封的气溶胶生成制品的至少一部分可以是气溶胶生成制品的包含气溶胶形成基质的一部分。由密封构件密封的气溶胶生成制品的至少一部分可以是气溶胶生成制品的容器或隔室。密封构件可以围绕气溶胶生成制品的边沿密封。可替代地，密封构件可以将整个气溶胶生成制品密封在凹部内。

8、加热器可安装在密封构件的面向凹部的表面上。

9、加热器可弹性地安装在密封构件上，使得加热器被弹性地推向凹部。有利地，这种布置有助于在气溶胶生成制品接收在凹部中时改善加热器与气溶胶生成制品之间的热接触。

10、加热器可以借助于一个或多个偏压元件弹性地安装在密封构件上。偏压元件可以是弹簧，例如螺旋弹簧。

11、密封构件可以弹性地安装在壳体上，使得加热器被弹性地推向凹部。有利地，这种布置有助于改善密封构件与凹部的外周边之间的密封。

12、密封构件可借助于一个或多个偏压元件弹性地安装在壳体上。偏压元件可以是弹簧，例如螺旋弹簧。

13、密封构件可配置成使气溶胶生成制品的至少一部分变形，以将气溶胶生成制品密封在凹部内。有利地，通过使气溶胶生成制品的至少一部分变形，可以改善密封构件与凹部之间的密封。这种布置允许闭合气溶胶生成制品与凹部周边之间的任何间隙。

14、加热器可以在朝向凹部的方向上从密封构件突出，以允许加热器直接接触气溶胶生成制品。有利地，这种布置有助于改善加热器与气溶胶生成制品之间的热接触，因为加热器的突出部分被压缩到气溶胶生成制品中。

15、加热器可与密封构件成一体。密封构件和加热器可以形成为整体部件。有利地，这在密封构件与加热器之间提供牢固并且机械上稳健的连接。此布置减少了加热器组件的零件数，这简化了制造。

16、加热器可以固定地附接到密封构件。可以使用将加热器固定地附接到密封构件的任何合适的方法。例如，加热器可以粘附到密封构件。加热器可销接到密封构件。加热器可灌封到密封构件中。加热器可夹持到密封构件中。

17、加热器可以是基本平面或平坦的。特别地，加热器的加热表面可以是基本上平面或平坦的。如本文中所用，“基本上平面”或“基本上平坦”是指主要形成在单个平面中，即，加热器在两个正交维度上的延伸比其在第三正交维度上的延伸更大。有利地，平面加热器可在制造期间易于处理。此外，平面加热器允许与具有至少一个平坦或平面表面的气溶胶生成制品进行有效的热接触。

18、密封构件可包括密封框架，所述密封框架具有围绕孔口的周边结构。密封框架配置成密封凹部的周边。有利地，这种布置有效地围绕凹部的周边密封。此外，该孔口可用于容纳另外的部件。

19、加热器可延伸跨过孔口。有利地，这种布置允许加热密封框架的周边结构内的区域，并且可以向气溶胶生成制品提供有效加热。

20、加热器组件还可包括夹持构件。夹持构件可以被弹性地推向密封框架。夹持构件可成形为使得夹持构件的至少一部分可进入孔口以将加热器推向凹部。有利地，通过提供被朝向密封框架弹性偏压的夹持构件，可改进凹部的密封。此外，通过将加热器推向凹部，可以改善加热器与气溶胶生成制品之间的热接触。

21、夹持构件还可包括弹性元件。弹性元件可以布置在夹持构件的面向加热器的表面上。弹性元件可配置成接触加热器以将附加的压缩力施加到加热器和气溶胶生成制品。弹性元件可包括弹性条带。弹性元件可以横向于加热器的纵向尺寸延伸。弹性元件可以由任何合适的耐热弹性体形成。弹性元件可以由硅酮形成。

22、加热器组件可在密封位置与未密封位置之间可移动，在密封位置，密封构件密封凹部，在未密封位置，密封构件与凹部间隔开以允许气溶胶生成制品被插入或从凹部移除。有利地，此布置提供了插入或移除气溶胶生成制品的方便方式。此外，当加热器组件处于未密封位置时，此布置允许加热器组件相对于凹部移动。

23、气溶胶生成装置可包括用于使加热器组件在密封位置与未密封位置之间移动的机构。

24、壳体可以包括第一壳体部分和第二壳体部分。第一壳体部分可包括凹部。第二壳体部分可包括加热器组件。第一壳体部分可相对于第二壳体部分在其中凹部暴露的打开位置与其中凹部由第二壳体部分包封的关闭位置之间可移动。

25、当第一壳体部分和第二壳体部分移动到关闭位置时，加热器组件可以移动到密封位置，并且当第一壳体部分和第二壳体部分移动到打开位置时，加热器组件可以移动到未密封位置。有利地，这提供了加热器组件在密封位置与未密封位置之间移动的方便方式。

26、加热器可以包括一个或多个电加热元件。该加热器可包括多个电加热元件。电加热元件可以包括电阻材料。合适的电阻材料包括但不限于：半导体例如掺杂陶瓷、电“传导”陶瓷（例如二硅化钼）、碳、石墨、金属、金属合金以及由陶瓷材料和金属材料制成的复合材料。此类复合材料可包括掺杂或无掺杂的陶瓷。合适的掺杂陶瓷的实例包括掺杂碳化硅。合适的金属的实例包括钛、锆、钽和铂族金属。合适的金属合金的实例包括不锈钢，含镍合金、含钴合金、含铬合金、含铝合金、含钛合金、含锆合金、含铪合金、含铌合金、含钼合金、含钽合金、含钨合金、含锡合金、含镓合金、含锰合金、含金合金、含铁合金，以及基于镍、铁、钴、不锈钢、timetaltm、kanthaltm的超合金以及其他铁-铬-铝合金，以及铁-锰-铝基合金。在复合材料中，电阻材料可以可选地包埋于绝缘材料中，由绝缘材料封装或由绝缘材料涂布或者反之亦然，取决于能量转移的动力学和所需外部理化性质。可替代地，电加热器可包括一个或多个红外加热元件、光子源或感应加热元件。

27、一个或多个加热元件可以使用在温度和电阻率之间具有限定关系的金属或金属合金来形成。以此方式形成的加热元件可以被用来加热和监测加热元件在操作期间的温度。

28、气溶胶生成装置还可包括为加热器供电的电力供应装置或电源。电力供应装置可以为任何合适的电力供应装置，例如dc电压源。在一个实施例中，电力供应装置为锂离子电池。可替代地，电力供应装置可以为镍金属氢化物电池、镍镉电池或锂基电池，例如锂钴、磷酸锂铁或锂聚合物电池。

29、气溶胶生成装置优选地为由消耗者舒适地握持在单只手的手指之间的手持式气溶胶生成装置。

30、气溶胶生成装置还可包括配置成控制对加热器组件的电力供应的控制器或控制电路系统。控制电路系统可包括微处理器。微处理器可以为可编程微处理器、微控制器或专用集成芯片（asic）或能够提供控制的其他电子电路。控制电路系统可以包括另外的电子部件。例如，在一些实施例中，控制电路系统可以包括传感器、开关、显示元件中的任一个。电力可以在启动装置之后连续地供应至加热器组件，或者可以间歇地供应，诸如在逐口吸抽的基础上供应。电力可以例如借助于脉冲宽度调制（pwm）以电流脉冲的形式供应至加热器组件。

31、第二壳体部分可包括电力供应装置和控制电路系统。壳体可以包含任何合适的材料或材料的组合。合适的材料的实例包括金属、合金、塑料或含有所述材料中的一种或多种的复合材料，或适合用于食物或药物应用的热塑性塑料，例如聚丙烯、聚醚醚酮（peek）和聚乙烯。优选地，该材料是轻质并且非脆性的。

32、气溶胶生成装置可以包括空气入口。气溶胶生成装置可以包括气溶胶出口。空气入口可以与气溶胶出口流体连通以限定通过气溶胶生成装置的气流路径。凹部可布置在沿着气流路径的位置处，使得气流路径穿过凹部的至少一部分，凹部与空气入口和空气出口两者流体连通。气溶胶生成装置可以包括烟嘴。气溶胶出口可布置在烟嘴中。

33、第一壳体部分可包括气流路径。第一壳体部分可包括位于空气入口与凹部之间的第一气流路径。第一壳体部分可包括位于凹部与气溶胶出口之间的第二气流路径。可替代地，第二壳体部分可包括空气入口和第一气流路径的至少一部分。当第一壳体部分和第二壳体部分处于关闭位置时，可使第二壳体部分中的第一气流路径的一部分与穿过第一壳体部分的气流路径密封接合。

34、该气溶胶生成装置可包括用于检测用户何时进行抽吸的抽吸检测器。抽吸检测器可以包括压力传感器。抽吸检测器可布置成与气流路径流体连通，以检测当用户进行抽吸时的压力变化。

35、根据本公开的另一个实例，提供一种气溶胶生成系统。气溶胶生成系统可包括根据上述实例中任一项的气溶胶生成装置。所述气溶胶生成系统可包括气溶胶生成制品。

36、根据本公开的另一个实例，提供了一种气溶胶生成系统，其包括根据上述实例中任一项的气溶胶生成装置，以及气溶胶生成制品。

37、如本文中所用，术语“气溶胶生成制品”是指包括气溶胶形成基质的制品，所述气溶胶形成基质当在气溶胶生成装置中受热时释放可以形成气溶胶的挥发性化合物。气溶胶生成制品与用于加热气溶胶生成制品的气溶胶生成装置分离并且配置成用于与所述气溶胶生成装置组合。

38、气溶胶生成制品可配置成接收在气溶胶生成装置的凹部内。

39、气溶胶生成制品可包括容器，所述容器包括第一壁和第二壁。第一壁和第二壁可以一起限定基质隔室。气溶胶生成基质可以设置在基质隔室中。

40、第一壁可包含与第二壁不同的材料。第一壁可包括柔性纤维素类材料。第二壁相比于第一壁可具有较高刚度。可替代地，第一壁相比于第二壁可具有较高刚度。

41、第一壁的至少一部分可以是多孔的。如本文参考本发明所使用，术语“纤维素类材料”是指由纤维素制成或为纤维素的衍生物的材料。

42、第一壁可以包括任何纤维素类材料。第一壁可以包括非织造材料。

43、如本文参考本发明所使用，术语“非织造”是指一种定向或随机取向纤维的制造片材、纤网或絮片通过摩擦、和/或内聚和/或粘附进行结合，该制造片材、纤网或絮片不包括经织造、编织、簇绒、缝编（掺入结合纱线或细丝）或者通过湿磨毡合（无论是否另外针刺）而成的产品。纤维可以是天然或人造来源的。

44、第一壁可包括模压纸材料。

45、第二壁可以是无孔的。第二壁可包括基本上平面的材料。第二壁可包括纸材料。

46、气溶胶生成基质可以包含至少一种生物碱。

47、如本文参考本发明所使用，术语“生物碱化合物”用于描述含有一个或多个碱性氮原子的一类天然存在的有机化合物中的任何一种。通常，生物碱在胺型结构中含有至少一个氮原子。生物碱化合物分子中的这个或另一个氮原子可在酸碱反应中用作碱。大多数生物碱化合物的氮原子中的一个或多个作为环状系统的一部分，例如杂环。在自然界中，生物碱化合物主要存在于植物中，在某些开花植物科中尤为常见。然而，一些生物碱化合物存在于动物物种和真菌中。在本发明的上下文中，术语“生物碱化合物”用于描述天然来源的生物碱化合物和合成制造的生物碱化合物。用于根据本发明的气溶胶生成元件中的合适的生物碱化合物包括但不限于尼古丁和新烟草碱。

48、在优选实施例中，气溶胶生成基质包含尼古丁或新烟草碱。

49、在特别优选的实施例中，气溶胶生成基质包含尼古丁。

50、如本文中所用，术语“尼古丁”用于描述尼古丁、尼古丁碱或尼古丁盐。在气溶胶生成基质包含尼古丁碱或尼古丁盐的实施例中，本文所述的尼古丁的量分别是游离碱尼古丁的量或质子化尼古丁的量。

51、气溶胶生成基质可包含天然尼古丁或合成尼古丁。

52、气溶胶生成基质可包含一种或多种单质子尼古丁盐。

53、如本文参考本发明所使用，术语“单质子尼古丁盐”用于描述单质子酸的尼古丁盐。

54、气溶胶生成基质可包含尼古丁。

55、气溶胶生成基质可包含气溶胶形成剂。气溶胶生成基质可以含有任何量的气溶胶形成剂。气溶胶生成基质可包含至少50重量%、至少60重量%或至少70重量%的气溶胶形成剂。气溶胶生成基质可包含约80重量%的气溶胶形成剂。

56、气溶胶生成基质可包含多元醇。

57、多元醇充当气溶胶生成基质的气溶胶形成剂。适合用于气溶胶生成基质中的多元醇包括但不限于丙二醇、三乙二醇、1,3-丁二醇和甘油。优选地，在根据本发明的气溶胶生成基质中，多元醇选自甘油、丙二醇及其组合。在特别优选的实施例中，多元醇为甘油。

58、气溶胶生成基质可以包括颗粒。颗粒可具有任何直径。气溶胶生成基质可以包括直径大于或等于100微米、大于或等于250微米或者大于或等于500微米的颗粒。

59、气溶胶生成基质可以包括直径小于或等于5毫米、小于或等于4毫米或者小于或等于3毫米的颗粒。

60、气溶胶生成基质可包括直径在500微米与3毫米之间的颗粒。气溶胶生成基质可包括直径为约1.5毫米的颗粒。

61、基质隔室可以容纳任何质量的气溶胶生成基质。例如，基质隔室可以容纳至少80毫克的气溶胶生成基质、至少85毫克的气溶胶生成基质或至少90毫克的气溶胶生成基质。

62、基质隔室可以容纳不超过300毫克的气溶胶生成基质、不超过250毫克的气溶胶生成基质或不超过200毫克的气溶胶生成基质。

63、基质隔室可容纳80毫克与300毫克之间的气溶胶生成基质、85毫克与250毫克之间的气溶胶生成基质以及100毫克与200毫克之间的气溶胶生成基质。

64、关于上述实例中的一个实例描述的特征同样可以应用于本公开的其他实例。

65、本发明在权利要求书中被限定。然而，下文提供了非限制性实例的非详尽列表。这些实例的任何一个或多个特征可以与本文所述的另一实例、实施例或方面的任何一个或多个特征组合。

66、实例ex1：一种用于与气溶胶生成制品一起使用的气溶胶生成装置，所述气溶胶生成装置包括：壳体，所述壳体具有配置成接收所述气溶胶生成制品的至少一部分的凹部；以及加热器组件，所述加热器组件包括配置成加热所述气溶胶生成制品以生成气溶胶的加热器。

67、实例ex2：根据实例ex1的气溶胶生成装置，其中所述加热器组件还包括密封构件，所述密封构件配置成在气溶胶化期间将所述气溶胶生成制品的至少一部分密封在所述凹部内。

68、实例ex3：根据实例ex2的气溶胶生成装置，其中所述加热器安装在所述密封构件上。

69、实例ex4：根据实例ex3的气溶胶生成装置，其中所述加热器安装在所述密封构件的面向所述凹部的表面上。

70、实例ex5：根据实例ex3或ex4的气溶胶生成装置，其中所述加热器弹性地安装在所述密封构件上，使得所述加热器被弹性地推向所述凹部。

71、实例ex6：根据实例ex5的气溶胶生成装置，其中所述加热器借助于一个或多个偏压元件弹性地安装在所述密封构件上。

72、实例ex7：根据实例ex2至ex6中任一项的气溶胶生成装置，其中所述密封构件弹性地安装在所述壳体上，使得所述加热器被弹性地推向所述凹部。

73、实例ex8：根据实例ex7的气溶胶生成装置，其中所述密封构件借助于一个或多个偏压元件弹性地安装在所述壳体上。

74、实例ex9：根据实例ex6至ex8中任一项的气溶胶生成装置，其中偏压元件包括弹簧。

75、实例ex10：根据实例ex2至ex9中任一项的气溶胶生成装置，其中所述密封构件配置成使所述气溶胶生成制品的至少一部分变形以将所述气溶胶生成制品密封在所述凹部内。

76、实例ex11：根据任一前述实例的气溶胶生成装置，其中所述加热器从密封构件朝向所述凹部突出，以允许所述加热器直接接触所述气溶胶生成制品。

77、实例ex12：根据任一前述实例的气溶胶生成装置，其中所述加热器与密封构件成一体。

78、实例ex13：根据实例ex2至ex11中任一项的气溶胶生成装置，其中所述加热器固定地附接到所述密封构件。

79、实例ex14：根据实例ex13的气溶胶生成装置，其中所述加热器粘附到所述密封构件。

80、实例ex15：根据实例ex13的气溶胶生成装置，其中所述加热器销接到所述密封构件。

81、实例ex16：根据实例ex13的气溶胶生成装置，其中所述加热器灌封到所述密封构件中。

82、实例ex17：根据实例ex13的气溶胶生成装置，其中所述加热器夹持到所述密封构件中。

83、实例ex18：根据任一前述实例的气溶胶生成装置，其中所述加热器是基本上平面的。

84、实例ex19：根据任一前述实例的气溶胶生成装置，其中密封构件包括密封框架，所述密封框架具有围绕孔口的周边结构，所述密封框架配置成密封所述凹部的周边。

85、实例ex20：根据实例ex19的气溶胶生成装置，其中所述加热器延伸跨过所述孔口。

86、实例ex21：根据实例ex20的气溶胶生成装置，其中所述加热器组件还包括夹持构件，所述夹持构件被弹性地推向所述密封框架。

87、实例ex22：根据实例ex21的气溶胶生成装置，其中所述夹持构件成形为使得所述夹持构件的至少一部分能够进入所述孔口以将所述加热器推向所述凹部。

88、实例ex23：根据实例ex21或ex22的气溶胶生成装置，其中所述夹持构件还包括至少一个弹性元件，所述至少一个弹性元件布置在所述夹持构件的面向所述加热器的表面上，所述至少一个弹性元件配置成接触所述加热器，以向所述加热器和气溶胶生成制品施加附加的压缩力。

89、实例ex24：根据实例ex23的气溶胶生成装置，其中所述至少一个弹性元件包括多个弹性条带。

90、实例ex25：根据实例ex23或ex24的气溶胶生成装置，其中所述至少一个弹性元件横向于所述加热器的纵向尺寸延伸。

91、实例ex26：根据实例ex23至ex25中任一项的气溶胶生成装置，其中所述至少一个弹性元件由硅酮形成。

92、实例ex27：根据任一前述实例的气溶胶生成装置，其中所述加热器组件在密封位置与未密封位置之间可移动，在所述密封位置，密封构件密封所述凹部，在所述未密封位置，密封构件与所述凹部间隔开以允许气溶胶生成制品被插入或从所述凹部移除。

93、实例ex28：根据任一前述实例的气溶胶生成装置，其中所述壳体包括第一壳体部分和第二壳体部分，所述第一壳体部分包括所述凹部，并且所述第二壳体部分包括所述加热器组件。

94、实例ex29：根据实例ex28的气溶胶生成装置，其中所述第一壳体部分相对于所述第二壳体部分在其中所述凹部暴露的打开位置与其中所述凹部由所述第二壳体部分包封的关闭位置之间可移动。

95、实例ex30：根据实例ex29的气溶胶生成装置，其中当所述第一壳体部分和所述第二壳体部分移动到所述关闭位置时，所述加热器组件移动到密封位置，并且当所述第一壳体部分和所述第二壳体部分移动到所述打开位置时，所述加热器组件移动到未密封位置。

96、实例ex31：根据任一前述实例的气溶胶生成装置，其中所述气溶胶生成装置包括空气入口和气溶胶出口，所述空气入口与所述气溶胶出口流体连通，以限定通过所述气溶胶生成装置的气流路径。

97、实例ex32：根据实例ex31的气溶胶生成装置，其中所述凹部布置在沿所述气流路径的位置处，使得所述气流路径穿过所述凹部的至少一部分，所述凹部与所述空气入口和空气出口两者流体连通。

98、实例ex33：根据实例ex31或ex32的气溶胶生成装置，还包括烟嘴，所述气溶胶出口布置在所述气溶胶出口中。

99、实例ex34：根据实例ex31至ex33中任一项的气溶胶生成装置，其中第一壳体部分包括所述气流路径。

100、实例ex35：根据实例ex34的气溶胶生成装置，其中所述第一壳体部分包括位于所述空气入口与所述凹部之间的第一气流路径。

101、实例ex36：根据实例ex35的气溶胶生成装置，其中所述第一壳体部分包括位于所述凹部与所述气溶胶出口之间的第二气流路径。

102、实例ex37：根据实例ex31或ex32的气溶胶生成装置，其中所述第二壳体部分包括所述空气入口和第一气流路径的至少一部分。

103、实例ex38：根据实例ex37的气溶胶生成装置，其中当第一壳体部分和第二壳体部分处于关闭位置时，使所述第二壳体部分中的第一气流路径的所述部分与穿过所述第一壳体部分的所述气流路径密封接合。

104、实例ex39：根据实例ex31至ex39中任一项的气溶胶生成装置，还包括用于检测用户何时进行抽吸的抽吸检测器。

105、实例ex40：根据实例ex39的气溶胶生成装置，其中所述抽吸检测器包括压力传感器，所述压力传感器布置成与所述气流路径流体连通以检测当用户进行抽吸时的压力变化。

106、实例ex41：一种气溶胶生成系统，包括根据前述实例中任一项的气溶胶生成装置；以及气溶胶生成制品。

107、实例ex42：根据实例ex41的气溶胶生成系统，其中所述气溶胶生成制品包括容器，所述容器包括第一壁和第二壁，所述第一壁包括与所述第二壁不同的材料，所述第一壁和所述第二壁一起限定基质隔室，并且气溶胶生成基质设置在所述基质隔室中，其中所述第一壁包括柔性纤维素材料，并且其中所述第二壁相比于所述第一壁具有较高刚度。
