一种烟片复烤机自动除杂装置的制作方法

本技术涉及烟草行业中烟片复烤机、白肋烟干燥机，特别是涉及了一种烟片复烤机自动除杂装置。

背景技术：

1、现在烟草行业打叶复烤生产线上使用的烟片复烤机箱体中，由下向上的气流会把散状物料中的麻丝等杂物吹起，气流穿过滤网时，麻丝等杂物会附着在滤网上。设备长时间运行后，滤网粘挂麻丝、杂物等，普通滤网在生产过程中不易清理或无法清理。麻丝粘附在滤网上，对气流通道或风场均匀性产生不利影响，或会形成麻丝团，掉落物料中，降低物料品质，严重时造成质量事故。

2、目前，经检索，专利公开号为cn206240858u的中国实用新型专利公开了一种带除麻丝功能的压网装置，包括压网装置1、清扫装置2、杂物输送装置3、环状的网带4 、气流通道5和输送装置6，上述专利描述在物料网带上方设置的压网装置，采用一种可循环的移动网状结构，设备工作时，由下向上的气流把物料中的麻丝吹起，附着在压网表面，压网与附着在网带表面的麻丝等一起运动，在指定位置，清扫装置将杂物清扫至输送装置上，把杂物收集并输送到指定位置，但该专利存在适用于循环压网结构的设备，压网固定的设备无法使用上述专利的情况。此外，此种装置还存在结构复杂、运动部件多、箱体密封等问题。

3、专利公开号为cn212437260u的中国实用新型专利公开了一种适用于烤机出口的除杂装置，包括：包括除杂罩壳和易可粘，该专利只能在设备出口除杂，不能解决设备内部产生的杂物问题。

4、针对上述除杂装置不适用于压网固定设备和不能解决设备内部产生的杂物的缺陷与不足，因此，需研制一种用于设备内部且工作高效的一种烟片复烤机自动除杂装置是解决上述技术问题的关键所在。

技术实现思路

1、针对上述背景技术中存在的问题，本实用新型提供了一种烟片复烤机自动除杂装置，在主箱体和侧箱体之间的回风风道处设置自动过滤装置，通过自动过滤装置滤除物料中的杂质，通过驱动装置将滤网纵向移出主箱体过程中，通过清扫装置扫去滤网上附着的杂物；

2、本实用新型的还一个发明目的是，通过设置齿条、第一齿轮和第二齿轮，使滤网移动的过程中，第一齿轮和第二齿轮之间互为反转，使清扫辊能更好的扫除滤网上附着的杂质，达到更好的清洁效果；

3、本实用新型的还有一个发明目的是，通过设置杂物盒，杂物盒与固定架卡接，便于接收清扫辊从滤网上清洁下来的杂物，且在接收杂物后便于拆卸并倾倒杂物。

4、为解决上述问题，并达到上述发明的目的，本实用新型一种烟片复烤机自动除杂装置是通过采用下列的设计结构以及采用下列的技术方案来实现的：

5、一种烟片复烤机自动除杂装置，包括箱体、控制电路和自动过滤装置，箱体为三层结构，包括主箱体和侧箱体，自动过滤装置设置于主箱体和侧箱体上层之间回风风道处，包括：

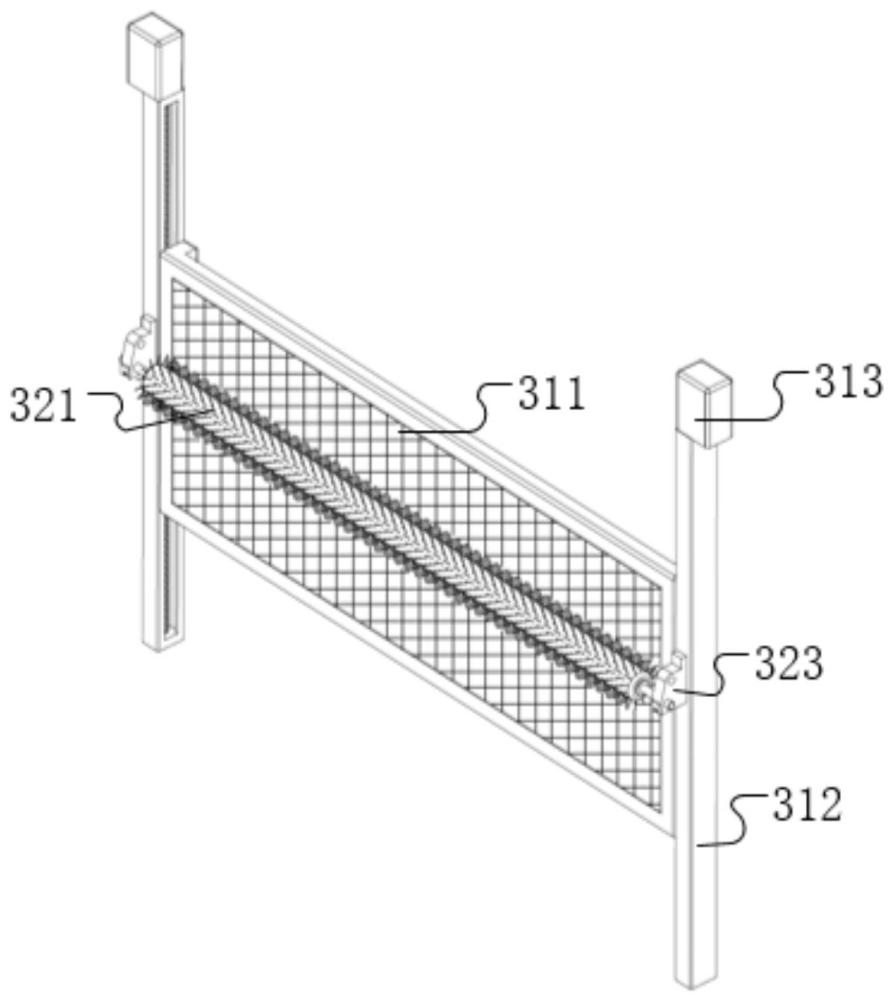

6、过滤装置，过滤装置包括滤网、限位柱和驱动装置，滤网设置于对称的限位柱之间，限位柱长度大于主箱体上层高度，从箱体上层延伸至箱体外部，驱动装置设置于限位柱顶部，用于带动滤网纵向移出箱体或进入箱体，切换回风风道处有滤网或无滤网的状态；

7、清扫装置，清扫装置包括清扫辊和固定块，固定块对称设置于限位柱中部，并架设于箱体外侧壁上，清扫辊通过连接轴在固定块之间转动连接，并与滤网相切，跟随滤网的位移绕连接轴转动，用于清除滤网上附着的杂质。

8、优选的，驱动装置与控制电路有线或无线连接。

9、优选的，清扫装置还包括：

10、齿条，齿条对称设置于滤网侧壁与清扫辊接触面处，与第一齿轮啮合；

11、第一齿轮，第一齿轮分别设置于固定块上，与齿条和第二齿轮啮合；

12、第二齿轮，第二齿轮对称设置于清扫辊两侧，与第一齿轮啮合；

13、其中，滤网位移带动齿条，齿条联动第一齿轮和第二齿轮，使清扫辊清除滤网上的杂质。

14、优选的，清扫装置还包括：

15、滑轨一，滑轨一设置于固定块下方，并与固定架滑动连接，滑轨一延长线方向垂直于限位柱延伸方向；

16、固定架，固定架设置于两固定块之间，固定架中部与伸缩杆工作端固定连接，其两端预设有通孔，通过该通孔与清扫辊转动连接；

17、伸缩杆，伸缩杆通过螺栓固定于箱体外表面，与控制电路电性连接，用于带动固定架从而带动清扫辊在滑轨一上位移。

18、优选的，清扫装置还包括：

19、杂物盒，杂物盒为梯形槽状结构，杂物盒两侧与固定块下方开设的槽卡接，杂物盒一端呈斜边设置，用于收集清扫辊从滤网上扫下的杂物，另一端与地面垂直，防止杂物溢出杂物盒。

20、优选的，滤网侧壁对称设置有滑轨二并嵌入限位柱侧壁预设的滑槽内，滑轨二与驱动装置连接。

21、优选的，驱动装置为电机，其输出端固定有螺杆，螺杆与滑轨上预设的内螺纹孔配合使用，实现滤网的纵向移动。

22、优选的，驱动装置为电动滑轨，滤网与电动滑轨连接，通过电动滑轨实现纵向移动。

23、优选的，杂物盒与滤网之间距离a，3≤a≤5mm。

24、工作原理：上述设计的一种烟片复烤机自动除杂装置在使用过程中，风机21吹出的气流从导风网板11穿过，导风网板11的倾斜设计有助于气流更加均匀的穿过导风网板11，气流上升并从输送网带12上设置的通孔穿过后，经物料之间缝隙穿出，将物料中的杂质和复烤产生的部分热量一并带出，并在穿过压网板13后沿主箱体1上层流向侧箱体2，此时压网板13用于防止物料被吹至主箱体1上层，带杂质的气流在回风风道处穿过滤网311，使杂质附着在滤网311上，过滤后的气流经过滤网311后，进入侧箱体2，穿过散热器22散去气流中的热量后，从风机21进风口进入，然后从风机21出风口吹出，完成气流的循环操作。

25、当滤网311上的杂质较多时，操作人员通过控制电路操控驱动装置313运行，驱动装置313带动滤网311纵向移动，从箱体内部移至箱体外部，移出过程中齿条322联动第一齿轮324和第二齿轮3211，使清扫辊321旋转，此时第一齿轮324和清扫辊321旋转方向相反，旋转过程中将滤网311上附着的杂物扫到固定架23下方的杂物盒33中，完成除杂操作。

26、以上通过控制电路控制驱动装置313为本领域内的常规技术，不涉及计算机软件控制的改进，此处仅描述操作作用，具体原理方式不再赘述。

27、与现有技术相比，本实用新型的有益效果：

28、1、本实用新型通过设置限位柱顶部的驱动装置，通过驱动装置驱动滤网进行纵向的位移，实现主箱体和侧箱体之间回风风道的过滤和未过滤状态，并且将滤网移至箱体外部，便于之后的清扫操作，防止清扫过程中杂物掉落后经气流的循环回到物料中的情况出现；

29、2、本实用新型通过在限位柱中部设置固定架，并在固定架上设置清扫辊，使滤网纵向移动的过程中，清扫辊随滤网运动，将滤网上附着的杂物扫除，保证物料的纯净度；

30、3、本实用新型由于设置齿条、第一齿轮和第二齿轮，并通过齿条和第一齿轮、第二齿轮之间的啮合，当滤网纵向移动时，齿条联动第一齿轮和第二齿轮，使清扫辊顺时针旋转，扫除滤网上的杂物，对比跟随滤网运动扫除杂物的情况，达到了更好的清扫效果；

31、4、本实用新型由于设置了杂物盒，用于收集从滤网表面清扫下来的杂物，并将杂物盒与固定架卡接，便于后续的倾倒杂物操作。
