洗涤设备及洗涤设备的装配方法与流程

本发明涉及洗涤，尤其涉及一种洗涤设备及洗涤设备的装配方法。

背景技术：

1、洗涤设备如洗衣机和洗鞋机等为用户生活带来极大便利。以滚筒洗衣机为例，其前侧下端通常设置有用于过滤线屑的过滤器，且用于紧急开门的门锁应急拉杆的下端也延伸至过滤器附近位置。现有技术中的滚筒洗衣机，通常在前面板上设置可开合的盖板，打开盖板可显露出过滤器、门锁应急拉杆的下端以及与过滤器连通的污水流尽管等部件。

2、现有技术存在以下缺陷：洗涤设备的前面板和盖板对门锁应急拉杆均无防护措施，门锁应急拉杆在洗衣机高频运转过程中的振动作用影响下容易左右晃动，难以保持在初始安装位置；而且，门锁应急拉杆没有操作限制，用户容易误操作拉动，导致洗涤设备门锁意外打开，存在一定的安全隐患。

3、因此，亟需一种洗涤设备及洗涤设备的装配方法，以解决现有技术中存在的上述问题。

技术实现思路

1、本发明的目的在于提供一种洗涤设备及洗涤设备的装配方法，能减少门锁应急拉杆的晃动，使其能稳定保持在安装位置，且能有效避免用户误操作拉动门锁应急拉杆，提高洗涤设备的使用安全性。

2、为达此目的，本发明采用以下技术方案：

3、一方面，提供一种洗涤设备，包括：

4、前板；

5、门锁，设于所述前板；

6、应急拉杆，其第一端与所述门锁连接，第二端穿出所述前板并设有操作部；

7、饰板，覆盖所述第二端；所述饰板设置有与所述操作部正对的操作口，且在所述操作口的相对两侧均设置有限位结构，所述操作部限位于两侧的所述限位结构之间。

8、作为本发明提供的洗涤设备的可选方案，所述饰板上设置有导引孔，所述应急拉杆贯穿所述导引孔。

9、作为本发明提供的洗涤设备的可选方案，所述饰板包括饰板主体和连接于所述饰板主体上的围框部，所述围框部与所述饰板主体的内侧壁之间围设形成所述导引孔；所述操作口设于所述饰板主体上；

10、所述限位结构凸设于所述饰板主体，并与所述饰板主体围设出用于限位所述操作部的限位槽。

11、作为本发明提供的洗涤设备的可选方案，所述洗涤设备还包括过滤器以及与所述过滤器连通的污水流尽管；

12、所述饰板上贯通设置有收纳腔，所述污水流尽管可脱离地卡设于所述收纳腔内，并与所述收纳腔过盈配合。

13、作为本发明提供的洗涤设备的可选方案，所述饰板的内侧设置有固定板，所述过滤器连接于所述固定板；

14、所述固定板上设置有通过孔和让位槽，所述让位槽与所述收纳腔正对，所述污水流尽管穿过所述通过孔，并卡设于所述收纳腔和所述让位槽的槽底壁之间。

15、作为本发明提供的洗涤设备的可选方案，所述洗涤设备还包括箱体主体；所述箱体主体的一侧设置有开口，所述前板连接于所述开口处，所述开口处还连接有固定板，所述饰板覆盖所述固定板，所述操作部位于所述固定板和所述饰板之间；

16、所述饰板和所述前板中的一者上设置有定位凸起，所述饰板和所述前板中的另一者上设置有定位孔，所述定位凸起卡设于所述定位孔内；

17、和/或，所述饰板上设置有第一连接孔，所述第一连接孔内穿设有锁紧件，所述锁紧件用于连接所述饰板和所述固定板。

18、作为本发明提供的洗涤设备的可选方案，所述固定板上设置有至少一个预装孔；

19、所述饰板上凸设有至少一个卡扣结构，所述卡扣结构穿过所述预装孔，并钩卡于所述预装孔的边沿。

20、作为本发明提供的洗涤设备的可选方案，所述饰板上还凸设有第一定位筋，所述第一定位筋穿设于所述预装孔，并能与所述预装孔的内壁抵靠；

21、和/或，所述固定板的两端均设置有所述预装孔，所述饰板的两端均设置有所述卡扣结构，所述卡扣结构与所述预装孔一一对应，且两端的所述卡扣结构呈镜像对称设置。

22、作为本发明提供的洗涤设备的可选方案，所述前板包括前面板以及沿所述前面板周向围设的侧围框，所述门锁设于所述前面板，所述侧围框远离所述前面板的一侧弯折连接有第一翻边，所述第一翻边夹设于所述箱体主体和所述饰板之间；

23、所述侧围框上设置有用于穿设所述应急拉杆的贯穿口；所述第一翻边与所述侧围框的交界处设置有所述定位孔；

24、和/或，所述饰板面向所述固定板的一侧凸设有多个第二定位筋，多个所述第二定位筋位于所述固定板的一侧，且沿所述固定板的外轮廓间隔设置。

25、另一方面，提供一种洗涤设备的装配方法，用于装配如上所述的洗涤设备，所述洗涤设备包括箱体主体；所述箱体主体的一侧设置有开口，所述前板连接于所述开口处，所述开口处还连接有固定板；所述装配方法包括：

26、连接所述门锁与所述应急拉杆；

27、将所述应急拉杆从所述前板底部穿出；

28、将所述门锁安装于所述前板；

29、将所述前板安装于所述箱体主体上；

30、将所述应急拉杆的所述操作部限位于所述限位结构之间；

31、将所述饰板与所述前板和/或所述固定板预固定，使所述操作口与所述操作部正对；

32、锁紧所述饰板和所述固定板。

33、本发明的有益效果：

34、本发明提供一种洗涤设备，通过将饰板覆盖应急拉杆的第二端，并在饰板上设置限位结构，使应急拉杆的第二端的操作部能限位于限位结构之间，在洗涤设备运输、高速运行过程中，由于操作部两侧的限位结构的止挡限制，一方面能防止应急拉杆左右晃动而远离初始安装位置、导致应急解锁时操作困难等问题，另一方面，限位结构的止挡限制能防止应急拉杆与临近的其他部位产生接触摩擦而导致应急拉杆被损坏，进而避免出现洗涤设备应急解锁功能丧失等现象，即，应急拉杆的操作部能稳定保持在初始安装位置且不会损坏，确保洗涤设备的应急解锁功能可靠。另外，通过在饰板上设置与操作部正对的操作口，用户能通过该操作口对操作部施加拉力，以对洗涤设备进行紧急解锁，而且，该洗涤设备中的操作口的设置使得用户必须借助工具才能对操作部施加拉力，可有效避免用户误操作拉动应急拉杆，导致意外解锁洗涤设备的门体，提高洗涤设备的使用安全性。

35、本发明还提供一种洗涤设备的装配方法，用于装配上述的洗涤设备，该装配方法能使饰板安装完成后，其上的限位结构能限位应急拉杆，减少应急拉杆的晃动，使其能稳定保持在安装位置，且能确保操作口能与应急拉杆的操作部正对，有效避免用户误操作拉动门锁应急拉杆。另外，在安装饰板时，先对饰板进行预安装固定，能快速确定饰板的准确安装位置，再将饰板锁紧固定在固定板上，使得饰板的安装难度降低，且能保证安装后的位置精度和稳固性。

1.洗涤设备，其特征在于，包括：

2.根据权利要求1所述的洗涤设备，其特征在于，所述饰板(4)上设置有导引孔(40)，所述应急拉杆(3)贯穿所述导引孔(40)。

3.根据权利要求2所述的洗涤设备，其特征在于，所述饰板(4)包括饰板主体(41)和连接于所述饰板主体(41)上的围框部(42)，所述围框部(42)与所述饰板主体(41)的内侧壁之间围设形成所述导引孔(40)；所述操作口(411)设于所述饰板主体(41)上；

4.根据权利要求1所述的洗涤设备，其特征在于，所述洗涤设备还包括过滤器(5)以及与所述过滤器(5)连通的污水流尽管(6)；

5.根据权利要求4所述的洗涤设备，其特征在于，所述饰板(4)的内侧设置有固定板(8)，所述过滤器(5)连接于所述固定板(8)；

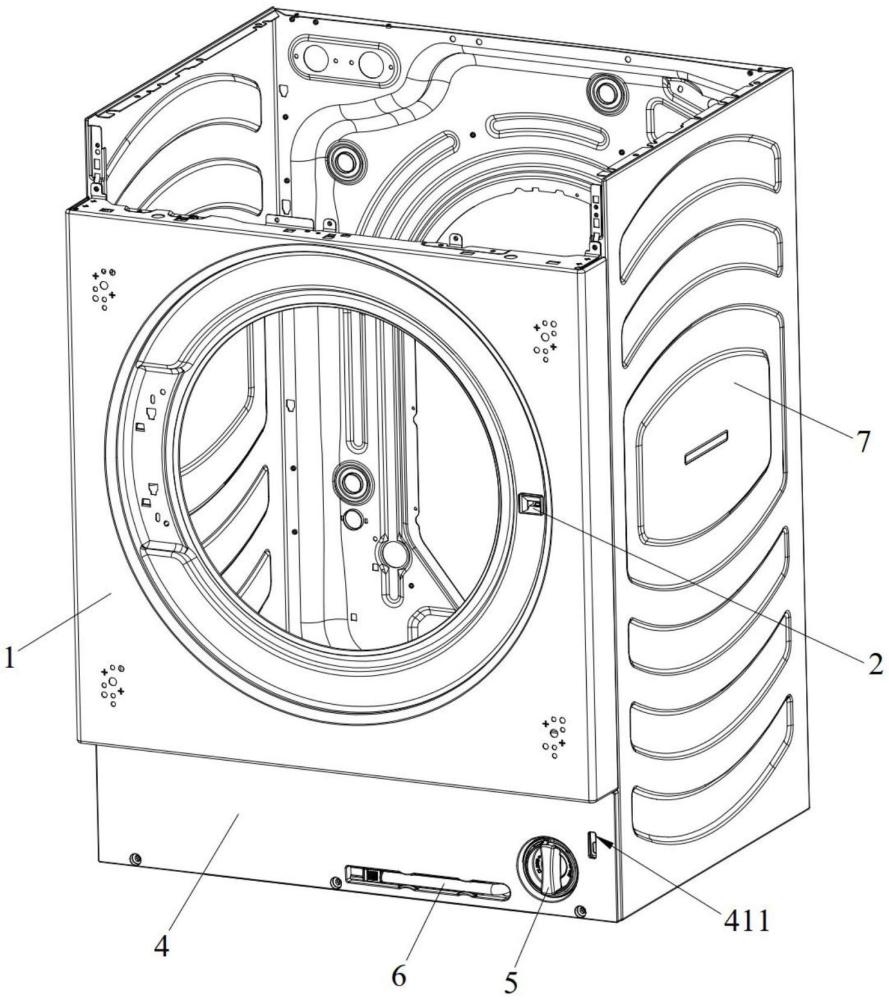

6.根据权利要求1所述的洗涤设备，其特征在于，所述洗涤设备还包括箱体主体(7)；所述箱体主体(7)的一侧设置有开口，所述前板(1)连接于所述开口处，所述开口处还连接有固定板(8)，所述饰板(4)覆盖所述固定板(8)，所述操作部(33)位于所述固定板(8)和所述饰板(4)之间；

7.根据权利要求6所述的洗涤设备，其特征在于，所述固定板(8)上设置有至少一个预装孔(84)；

8.根据权利要求7所述的洗涤设备，其特征在于，所述饰板(4)上还凸设有第一定位筋(49)，所述第一定位筋(49)穿设于所述预装孔(84)，并能与所述预装孔(84)的内壁抵靠；

9.根据权利要求6所述的洗涤设备，其特征在于，所述前板(1)包括前面板(11)以及沿所述前面板(11)周向围设的侧围框(12)，所述门锁(2)设于所述前面板(11)，所述侧围框(12)远离所述前面板(11)的一侧弯折连接有第一翻边(13)，所述第一翻边(13)夹设于所述箱体主体(7)和所述饰板(4)之间；

10.洗涤设备的装配方法，其特征在于，用于装配如权利要求1-9任一项所述的洗涤设备，所述洗涤设备包括箱体主体(7)；所述箱体主体(7)的一侧设置有开口，所述前板(1)连接于所述开口处，所述开口处还连接有固定板(8)；所述装配方法包括：
