一种石英砂旋转筛分设备的制作方法

本技术涉及石英砂加工，具体为一种石英砂旋转筛分设备。

背景技术：

1、石英砂旋转筛分是借助旋转筛分设备，对原料石英砂进行粒度分级，对不同粒径砂粒的分离，得到粒度区间成品砂原料。

2、申请号为cn202210131051.2的专利申请公开了一种石英砂旋转筛分设备，包括筛选箱、筛筒、与筛筒连通的进料机构以及安装在筛选箱下方并与筛选箱内腔连通的落料罩，所述筛筒右侧设有排渣口；所述进料机构还包括安装在筛选箱上的热风机。

3、然而现有筛分设备对石英砂进行筛分时，符合粒径的石英砂会存在残留，导致符合粒径的残留石英砂与粒径较大的石英砂混合被一同排出，对原料造成浪费。

技术实现思路

1、本实用新型的目的在于提供一种石英砂旋转筛分设备，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种石英砂旋转筛分设备，包括筛分仓，所述筛分仓顶部固定连接有电机，所述电机为ye3-100l2-4 三相异步电动机，并作为动力源带动驱动杆转动，所述电机输出端通过联轴器固定连接有驱动杆，所述筛分仓内部设置有导流机构；

3、所述导流机构包括；

4、导流板，所述导流板顶部通过连接杆与筛分仓内壁顶部固定连接，所述导流板为内凹中空形，用于对石英砂进行导流，所述导流板底部固定连接有分流板，所述分流板用于对石英砂进行导向分流，所述分流板底部固定连接有挡板二，所述挡板二外壁倾斜面用于对石英砂进行导流，通过挡板二在石英砂筛分过程中进行导流，通过对石英砂重复上料，使大颗粒石英砂通过惯性进行筛分，并将石英砂导流至筛分板边缘进行重复筛分，将粒径符合标准的石英砂充分的进行筛分，避免对符合标准的石英砂造成浪费。

5、根据上述技术方案，所述驱动杆底部通过螺栓固定连接有筛分板，所述筛分仓内壁固定连接有支撑块，所述支撑块内壁通过转动轴转动连接有支撑轮，所述支撑轮外壁与筛分板底部接触，并沿筛分板底部滚动，所述支撑轮用于对筛分板进行支撑，所述筛分板用于对石英砂进行筛分，所述筛分板内壁固定连接有上料板，所述上料板用于对石英砂进行上料，通过上料板对石英砂进行上料，对石英砂进行多次重复的筛分，避免符合粒径的石英砂不能完全筛除，导致对石英砂造成浪费。

6、根据上述技术方案，所述筛分仓内壁开设有分料仓，所述筛分仓内壁固定连接有挡板一，所述挡板一位置与分料仓位置相匹配，所述挡板一位置低于挡板二倾斜面，所述挡板一外壁为弧形面，用于对大颗粒石英砂进行拦截，所述分料仓顶部通过螺栓扣合连接有盖板，所述分料仓用于对大颗粒石英砂进行收集，通过挡板一与挡板二配合使大颗粒石英砂通过惯性被挡板一拦截，并进行收集，减少大颗粒石英砂在筛分过程中对符合粒径的石英砂造成干扰。

7、根据上述技术方案，所述筛分仓顶部固定连通有进料口，所述进料口设置在导流板外径内，用于将石英砂上料至导流板内部，并通过导流板对石英砂进行导流，所述筛分仓底部固定连通有出料口，所述盖板内壁通过螺栓与筛分仓外壁固定连接，所述盖板材质为透明板，用于观察分料仓内部收集情况，通过透明的盖板，可以对分料仓内部大颗粒石英砂收集情况进行观测，方便工作人员及时对大颗粒石英砂进行收集，避免堆积过多。

8、根据上述技术方案，所述挡板二底部固定连接有刮板，所述刮板内壁固定连接有挡板三，所述挡板二内壁固定连接有挡板四，所述刮板底部与筛分板内壁接触，用于对石英砂进行搅拌，所述挡板二内壁与上料板外壁接触，用于在上料板对石英砂上料时进行隔离。

9、根据上述技术方案，所述挡板三底部与筛分板内壁接触，用于对石英砂进行拦截，增加石英砂在筛分板内壁倾斜面筛分的停留时间。

10、与现有技术相比，本实用新型的有益效果是：

11、1．本实用新型通过挡板二在石英砂筛分过程中进行导流，通过对石英砂重复上料，使大颗粒石英砂通过惯性进行筛分，并将石英砂导流至筛分板边缘进行重复筛分，将粒径符合标准的石英砂充分的进行筛分，避免对符合标准的石英砂造成浪费。

12、2．本实用新型通过上料板对石英砂进行上料，对石英砂进行多次重复的筛分，避免符合粒径的石英砂不能完全筛除，导致对石英砂造成浪费。

13、3．本实用新型通过挡板一与挡板二配合使大颗粒石英砂通过惯性被挡板一拦截，并进行收集，减少大颗粒石英砂在筛分过程中对符合粒径的石英砂造成干扰。

14、4．本实用新型通过透明的盖板，可以对分料仓内部大颗粒石英砂收集情况进行观测，方便工作人员及时对大颗粒石英砂进行收集，避免堆积过多。

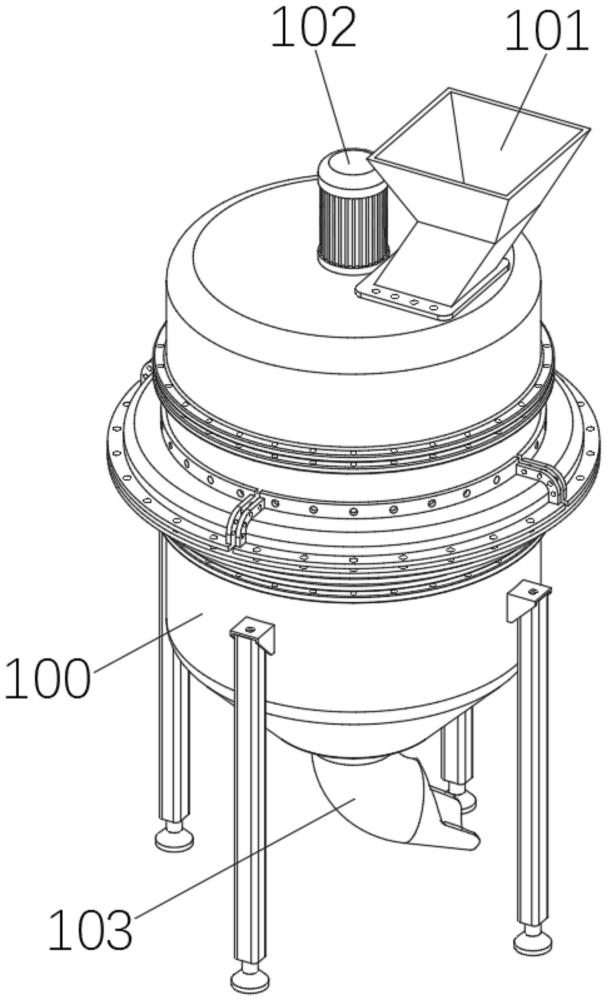

1.一种石英砂旋转筛分设备，包括筛分仓（100），所述筛分仓（100）顶部固定连接有电机（102），所述电机（102）输出端通过联轴器固定连接有驱动杆（104），其特征在于，所述筛分仓（100）内部设置有导流机构（200）；

2.根据权利要求1所述的一种石英砂旋转筛分设备，其特征在于：所述驱动杆（104）底部通过螺栓固定连接有筛分板（106），所述筛分仓（100）内壁固定连接有支撑块（105），所述支撑块（105）内壁通过转动轴转动连接有支撑轮（111），所述支撑轮（111）外壁与筛分板（106）底部接触，并沿筛分板（106）底部滚动，所述支撑轮（111）用于对筛分板（106）进行支撑，所述筛分板（106）用于对石英砂进行筛分，所述筛分板（106）内壁固定连接有上料板（110），所述上料板（110）用于对石英砂进行上料。

3.根据权利要求1所述的一种石英砂旋转筛分设备，其特征在于：所述筛分仓（100）内壁开设有分料仓（107），所述筛分仓（100）内壁固定连接有挡板一（109），所述挡板一（109）位置与分料仓（107）位置相匹配，所述挡板一（109）位置低于挡板二（203）倾斜面，所述挡板一（109）外壁为弧形面，用于对大颗粒石英砂进行拦截，所述分料仓（107）顶部通过螺栓扣合连接有盖板（108），所述分料仓（107）用于对大颗粒石英砂进行收集。

4.根据权利要求3所述的一种石英砂旋转筛分设备，其特征在于：所述筛分仓（100）顶部固定连通有进料口（101），所述进料口（101）设置在导流板（201）外径内，用于将石英砂上料至导流板（201）内部，并通过导流板（201）对石英砂进行导流，所述筛分仓（100）底部固定连通有出料口（103），所述盖板（108）内壁通过螺栓与筛分仓（100）外壁固定连接，所述盖板（108）材质为透明板，用于观察分料仓（107）内部收集情况。

5.根据权利要求1所述的一种石英砂旋转筛分设备，其特征在于：所述挡板二（203）底部固定连接有刮板（204），所述刮板（204）内壁固定连接有挡板三（205），所述挡板二（203）内壁固定连接有挡板四（206），所述刮板（204）底部与筛分板（106）内壁接触，用于对石英砂进行搅拌，所述挡板二（203）内壁与上料板（110）外壁接触，用于在上料板（110）对石英砂上料时进行隔离。

6.根据权利要求5所述的一种石英砂旋转筛分设备，其特征在于：所述挡板三（205）底部与筛分板（106）内壁接触，用于对石英砂进行拦截，增加石英砂在筛分板（106）内壁倾斜面筛分的停留时间。
