一种低温宽域脱硝催化剂生产用原料筛分装置的制作方法

本技术涉及低温宽域脱硝催化剂生产，特别涉及一种低温宽域脱硝催化剂生产用原料筛分装置。

背景技术：

1、脱硝催化剂是一种在气体排放除尘过程中，用来减少氮氧化物的物质，它们能够将氮氧化物转变成为无害气体，如氮气和水蒸气，这些催化剂通常由金属氧化物、磷酸铵或者磷酸钾制成，它们能够有效地吸收氮氧化物并将其转化成为温和的物质，在使用脱硝催化剂的过程中，不但可以减少污染物的排放，而且还可以有效地降低能耗，在催化剂生产时需要对杂质进行筛除，因此需要使用到一种低温宽域脱硝催化剂生产用原料筛分装置。

2、在公告号为cn 216459959 u的专利中公开了一种再生scr脱硝催化剂筛分除杂装置，安装口的内侧面固定连接有筛网板，筛网板的正面开设有送料口，送料口的内侧面铰接有密封门，底座的顶端放置有回收盒。本实用新型一种再生scr脱硝催化剂筛分除杂装置，通过电机驱动翻料板翻转原料，使得原料以及杂质始终处于运动状态，使得杂质能够快速穿过筛网板，同时在弹性纤维的作用下，对筛网板上的网孔进行清扫，避免筛网板堵塞，具有提高原料筛分效率的特点以及自动清扫筛网板的特点。

3、上述技术中存在虽然可以带动翻转板和筛分筒同时转动来提高筛分效果，但是在筛分过程中，筛分筒始终暴露在外界，粉尘飞散容易导致催化剂原料的直接损耗，增加生产成本，并且飞散的粉尘不仅污染车间环境、违反环保排放要求，还会被操作人员吸入危害健康，因此具有一定的局限性，故在此技术上进行创新。

技术实现思路

1、本实用新型的目的在于提供一种低温宽域脱硝催化剂生产用原料筛分装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种低温宽域脱硝催化剂生产用原料筛分装置，包括外框组件，所述外框组件内设置有用于筛分原料的筛分组件，所述外框组件包括防尘外罩，所述防尘外罩内壁底部的两侧固定安装有支撑底座，所述外框组件外侧配置有用于驱动筛分组件转动的驱动组件，所述筛分组件与驱动组件之间通过辅助转动组件配合连接，所述筛分组件内部还设置有搅拌组件。

3、作为本实用新型的一种优选技术方案，所述防尘外罩底部连通有下料斗，所述防尘外罩底部还固定有若干支撑柱。

4、作为本实用新型的一种优选技术方案，所述筛分组件包括筛分桶，所述筛分桶的桶壁开设有若干筛分孔，所述筛分桶的一端铰接有开关门，所述筛分桶的底部与支撑底座之间相适配。

5、作为本实用新型的一种优选技术方案，所述辅助转动组件包括固定套设于筛分桶一端外侧的齿环和与齿环啮合连接的齿轮。

6、作为本实用新型的一种优选技术方案，所述搅拌组件包括穿设于筛分桶内部的搅拌杆，所述搅拌杆的杆身固定有若干搅拌叶，所述搅拌杆的一端转动连接有支撑环，所述支撑环与筛分桶的内壁固定连接。

7、作为本实用新型的一种优选技术方案，所述驱动组件包括固定安装于防尘外罩外侧的电机，所述搅拌杆和齿轮的一端均贯穿防尘外罩且固定连接有皮带轮，所述电机的输出轴与其中一个皮带轮固定连接，两个所述皮带轮之间通过套设的传动带传动连接。

8、作为本实用新型的一种优选技术方案，所述防尘外罩与筛分桶之间留有间隙，所述下料斗位于筛分桶的正下方。

9、与现有技术相比，本实用新型的有益效果是：

10、本实用新型通过防尘外罩将筛分桶完全封闭包裹，从根源上解决了现有设备筛分筒暴露导致的粉尘飞散问题，在筛分过程中粉尘被限制在防尘外罩内部，既避免了催化剂原料因粉尘飞散产生的直接损耗，有效降低了生产成本，又杜绝了粉尘外泄污染车间环境的情况，满足环保排放要求，同时防止了粉尘被操作人员吸入，切实保障了人员身体健康，而筛分桶在封闭空间内配合搅拌组件转动筛分，搅拌叶打散原料提升筛分效率的同时不会造成粉尘外溢，再加上下料斗在防尘外罩底部对应收集筛后原料，全程封闭的结构进一步强化了粉尘管控效果，在保障筛分高效性的同时，实现了洁净、环保的生产作业。

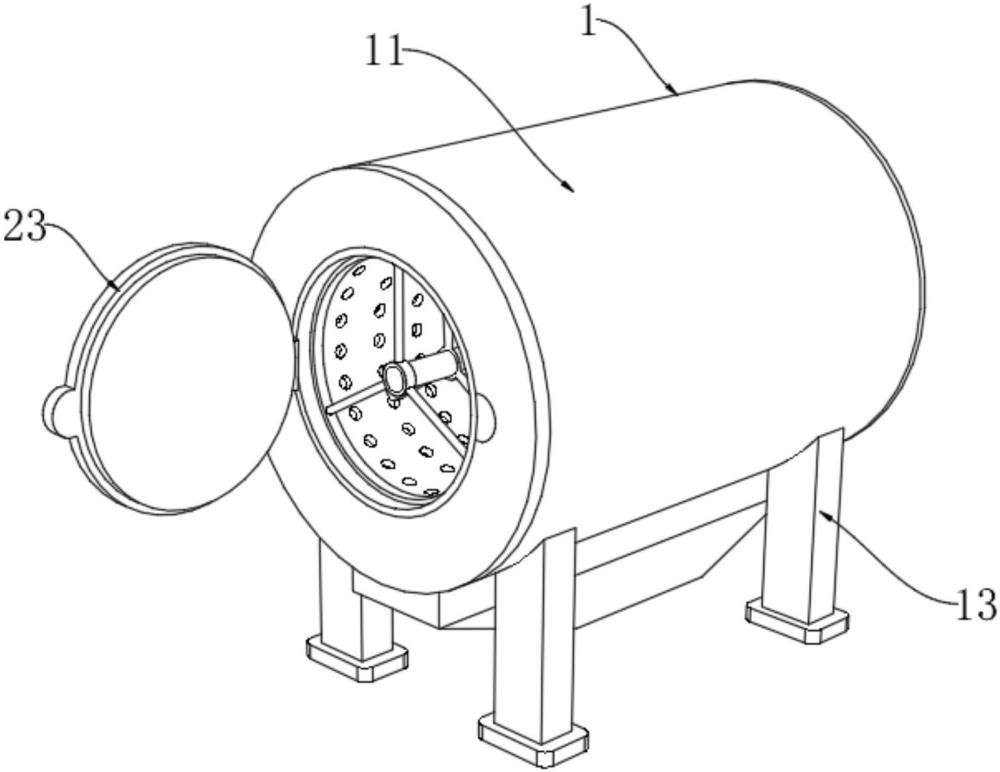

1.一种低温宽域脱硝催化剂生产用原料筛分装置，包括外框组件（1），其特征在于：所述外框组件（1）内设置有用于筛分原料的筛分组件（2），所述外框组件（1）包括防尘外罩（11），所述防尘外罩（11）内壁底部的两侧固定安装有支撑底座（3），所述外框组件（1）外侧配置有用于驱动筛分组件（2）转动的驱动组件（6），所述筛分组件（2）与驱动组件（6）之间通过辅助转动组件（4）配合连接，所述筛分组件（2）内部还设置有搅拌组件（5）。

2.根据权利要求1所述的一种低温宽域脱硝催化剂生产用原料筛分装置，其特征在于：所述防尘外罩（11）底部连通有下料斗（12），所述防尘外罩（11）底部还固定有若干支撑柱（13）。

3.根据权利要求1所述的一种低温宽域脱硝催化剂生产用原料筛分装置，其特征在于：所述筛分组件（2）包括筛分桶（21），所述筛分桶（21）的桶壁开设有若干筛分孔（22），所述筛分桶（21）的一端铰接有开关门（23），所述筛分桶（21）的底部与支撑底座（3）之间相适配。

4.根据权利要求1所述的一种低温宽域脱硝催化剂生产用原料筛分装置，其特征在于：所述辅助转动组件（4）包括固定套设于筛分桶（21）一端外侧的齿环（41）和与齿环（41）啮合连接的齿轮（42）。

5.根据权利要求1所述的一种低温宽域脱硝催化剂生产用原料筛分装置，其特征在于：所述搅拌组件（5）包括穿设于筛分桶（21）内部的搅拌杆（51），所述搅拌杆（51）的杆身固定有若干搅拌叶（52），所述搅拌杆（51）的一端转动连接有支撑环（53），所述支撑环（53）与筛分桶（21）的内壁固定连接。

6.根据权利要求5所述的一种低温宽域脱硝催化剂生产用原料筛分装置，其特征在于：所述驱动组件（6）包括固定安装于防尘外罩（11）外侧的电机（63），所述搅拌杆（51）和齿轮（42）的一端均贯穿防尘外罩（11）且固定连接有皮带轮（61），所述电机（63）的输出轴与其中一个皮带轮（61）固定连接，两个所述皮带轮（61）之间通过套设的传动带（62）传动连接。

7.根据权利要求2所述的一种低温宽域脱硝催化剂生产用原料筛分装置，其特征在于：所述防尘外罩（11）与筛分桶（21）之间留有间隙，所述下料斗（12）位于筛分桶（21）的正下方。
