一种便携式底栖动物筛分装置的制作方法

本技术涉及水生生物监测，具体涉及一种便携式底栖动物筛分装置。

背景技术：

1、底栖动物是指生活史的全部或大部分时间生活于水体底部的水生动物群。除定居和活动生活的以外，栖息的形式多为固着于岩石等坚硬的基体上和埋没于泥沙等松软的基底中。此外，还有附着于植物或其他底栖动物体表的，以及栖息在潮间带的底栖种类。在摄食方法上，以悬浮物摄食和沉积物摄食居多。多为无脊椎动物，是一个庞杂的生态类群。按其尺寸，分大型底栖动物、小型底栖动物。

2、随着工业技术和城市经济的发展，人们的生活水平越来越提高，同时也增加了对湖泊水质的关注度。环境保护是我国的一项基本国策，水质保护是其中尤为重要的一环。科研工作者们都在为了推动水环境保护事业的发展做出贡献，底栖动物调查也是其中重要的一环，因此水环境底栖动物的生态监测也变得尤为重要。

3、目前在野外采样监测的过程中，清洗过的底栖动物样品通常会放置在白色解剖盘里进行挑拣，效率较为低下，过分依赖人工挑拣，筛选时间较长，增加了工作人员的工作负担，并且在夜间工作时，不方便工作人员观察使用本装置，导致无法适应繁重的监测任务。

技术实现思路

1、针对上述背景技术中现有技术的不足，本实用新型的目的在于使得筛分网体不会脱离筛分本体内设置的筛分框，减少因筛分网体晃动而导致的筛分精度下降，并且可以筛分不同尺寸的底栖动物，实现对于底栖动物的多级筛分，减轻了工作人员的工作负担，在夜间工作时，通过小型照明灯为筛分装置提供部分照明，方便工作人员更好的观察使用本装置，整体结构方便携带，可以很好的适应如今繁重的监测任务。

2、为了实现上述目的，本实用新型的技术方案为：

3、一种便携式底栖动物筛分装置，包括筛分外壳，所述筛分外壳内部设置有筛分本体，所述筛分本体两侧中心均固定设置有转轴，所述转轴的另一端与筛分外壳内壁转动连接，所述筛分本体两侧靠近顶端处固定有摆动杆，所述筛分外壳两侧对应摆动杆处开设有半圆形开口，所述摆动杆滑动设置于半圆形开口内。

4、作为本实用新型的进一步方案，所述半圆形开口内侧两端均设置有弹簧，所述弹簧另一端固定有滑动弧板，所述滑动弧板滑动设置于半圆形开口内，所述滑动弧板顶端设置有缓冲垫。

5、作为本实用新型的进一步方案，所述筛分本体内滑动设置有若干筛分网体。

6、作为本实用新型的进一步方案，所述筛分网体一侧对应安装有把手。

7、作为本实用新型的进一步方案，所述筛分本体侧面对称设置有两个延伸固定板，两个所述延伸固定板之间转动设置有限位挡板，所述筛分本体上对称设置有水平状态的固定板，所述固定板位于所述限位挡板旋转轨迹的上方。

8、作为本实用新型的进一步方案，所述限位挡板和固定板上均开设有螺纹孔，所述螺纹孔尺寸大小一致。

9、作为本实用新型的进一步方案，所述筛分外壳一侧通过铰链设置有门框。

10、作为本实用新型的进一步方案，所述筛分外壳远离门框的一侧设置有蓄电池。

11、作为本实用新型的进一步方案，所述筛分外壳顶端内侧均设置有多个小型照明灯。

12、作为本实用新型的进一步方案，所述筛分外壳顶端盖设有盖体，所述盖体顶端固定有拉手。

13、与现有技术相比，本实用新型的有益效果为：1、使用本筛分装置时，只需通过拉手打开盖体与门框，即可看到筛分本体。操作时，将滑动设置于筛分框内的筛分网体拉出，该网体自上而下目数依次递增。随后，把通过采泥器采集的含底栖动物的沉积物倒入顶层的筛分网体，并将网体放回筛分框内。接着，旋转两个限位挡板，使其上的螺纹孔与固定板上的螺纹孔对齐，再穿入固定螺栓，从而将筛分网体固定，避免其在工作过程中晃动或脱离，有效提高筛分精度。通过在半圆形开口内摆动摆动杆，驱动筛分本体进行往复摆动。在此过程中，带有底栖动物的沉积物依次经过多层不同目数的筛分网体，实现快速清洗与筛选。该结构能够有效分离不同尺寸的底栖动物，完成多级筛分，同时减轻操作人员的工作负担。

14、2、并且如果本装置在夜间工作时，通过小型照明灯为筛分装置提供部分照明，方便工作人员更好的观察使用本装置，整体结构方便携带，可以很好的适应如今繁重的监测任务。

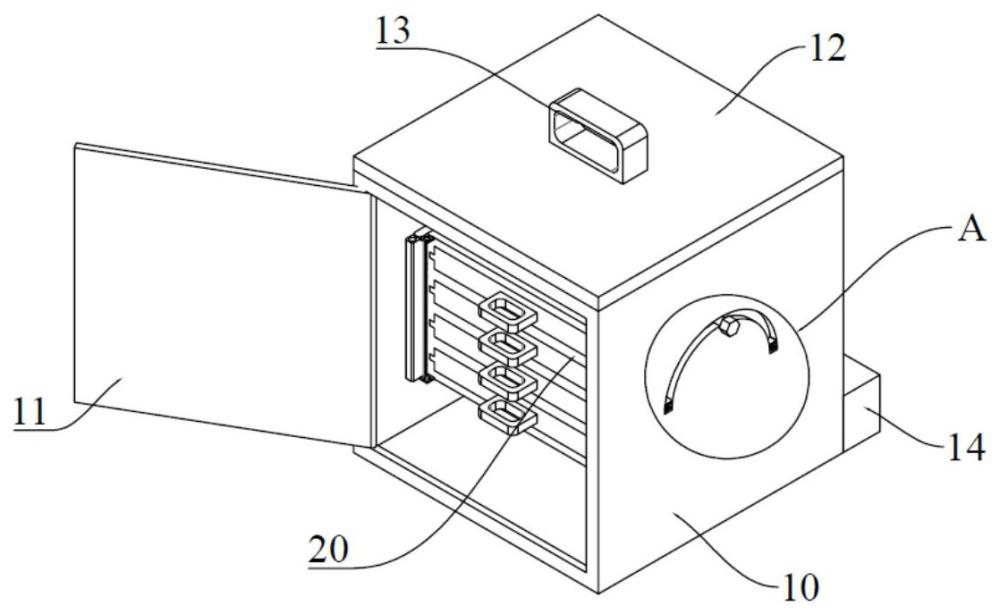

1.一种便携式底栖动物筛分装置，包括筛分外壳（10），其特征在于，所述筛分外壳（10）内部设置有筛分本体（20），所述筛分本体（20）两侧中心均固定设置有转轴（22），所述转轴（22）的另一端与筛分外壳（10）内壁转动连接，所述筛分本体（20）两侧靠近顶端处固定有摆动杆（21），所述筛分外壳（10）两侧对应摆动杆（21）处开设有半圆形开口（16），所述摆动杆（21）滑动设置于半圆形开口（16）内。

2.根据权利要求1所述的一种便携式底栖动物筛分装置，其特征在于，所述半圆形开口（16）内侧两端均设置有弹簧（18），所述弹簧（18）另一端固定有滑动弧板（17），所述滑动弧板（17）滑动设置于半圆形开口（16）内，所述滑动弧板（17）顶端设置有缓冲垫。

3.根据权利要求1所述的一种便携式底栖动物筛分装置，其特征在于，所述筛分本体（20）内滑动设置有若干筛分网体（23）。

4.根据权利要求3所述的一种便携式底栖动物筛分装置，其特征在于，所述筛分网体（23）一侧对应安装有把手（24）。

5.根据权利要求3所述的一种便携式底栖动物筛分装置，其特征在于，所述筛分本体（20）侧面对称设置有两个延伸固定板（25），两个所述延伸固定板（25）之间转动设置有限位挡板（27），所述限位挡板（27）可旋转至和筛分本体（20）侧面平行的状态；所述筛分本体（20）上对称设置有水平状态的固定板（26），所述固定板（26）位于所述限位挡板（27）旋转轨迹的上方。

6.根据权利要求5所述的一种便携式底栖动物筛分装置，其特征在于，所述限位挡板（27）和固定板（26）上均开设有螺纹孔，所述螺纹孔尺寸大小一致。

7.根据权利要求1所述的一种便携式底栖动物筛分装置，其特征在于，所述筛分外壳（10）一侧通过铰链设置有门框（11）。

8.根据权利要求7所述的一种便携式底栖动物筛分装置，其特征在于，所述筛分外壳（10）远离门框（11）的一侧设置有蓄电池（14）。

9.根据权利要求1所述的一种便携式底栖动物筛分装置，其特征在于，所述筛分外壳（10）顶端内侧均设置有多个小型照明灯（15）。

10.根据权利要求1所述的一种便携式底栖动物筛分装置，其特征在于，所述筛分外壳（10）顶端盖设有盖体（12），所述盖体（12）顶端固定有拉手（13）。
