一种用于猪饲料加工的原料清理装置的制作方法

本技术涉及饲料颗粒分级设备，具体为一种用于猪饲料加工的原料清理装置。

背景技术：

1、猪饲料原料包括玉米粒、小麦、豆粕等，这些原料进行破碎后可以减小原料颗粒尺寸，增大其表面积，从而改善饲料的消化吸收性，而在经过混合破碎机粉碎后会存在粒度大小不一的颗粒混杂在一起的情况尤其是有些被磨成粉末状，为了避免这些粒度不均的颗粒以及粉末混杂并在运输过程中出现分级现象，导致营养分布不均的情况发生，需要在破碎后清理出粉末状的原料，为此本实用新型提出一种用于猪饲料加工的原料清理装置。

技术实现思路

1、本实用新型的目的在于提出一种用于猪饲料加工的原料清理装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案，一种用于猪饲料加工的原料清理装置，包括筛分漏斗和接料斗，所述筛分漏斗内上下依次设置有中间高两侧低的第一筛分斗和第二筛分斗，所述筛分漏斗侧壁在第一筛分斗和第二筛分斗的低处分别开设有第一侧料口和第二侧料口，所述筛分漏斗顶部侧边设置有多个卡块，所述卡块底部设置有卡槽并与接料斗顶部滑动连接。第一筛分斗和第二筛分斗上设置有滤网，且滤网的滤孔大小逐级减小。

3、优选的，所述筛分漏斗内从上到下依次设置有第一聚料斗、第二聚料斗和第三聚料斗，且上述聚料斗与第一筛分斗和第二筛分斗交错排列。通过设置聚料斗将下落的物料引导落在下方筛分斗的中间高处的位置，使物料可以从筛分斗高处滑向低处的过程中进行筛分。

4、优选的，所述卡块侧边设置有振动电机，所述卡块顶部卡槽设置有弹簧，所述弹簧一端与卡块连接、另一端与接料斗连接。通过振动电机内部偏心转子的旋转带动筛分漏斗进行上下振动，提高筛分漏斗内筛分斗的过滤效率，同时其他卡块上可以设置配重块，提高振动平衡性。

5、优选的，所述接料斗内设置有第一出料通道和第二出料通道用于分别承接从第一侧料口和第二侧料口落下的物料。可在第一出料通道、第二出料通道以及第三聚料斗下方设置有用于收集物料的容器。

6、与现有技术相比，本实用新型的有益效果是：通过设置聚料斗将下落的物料引导落在下方筛分斗的中间高处的位置，使物料可以从筛分斗高处滑向低处的过程中进行筛分，过振动电机内部偏心转子的旋转带动筛分漏斗进行上下振动，提高筛分漏斗内筛分斗的过滤效率。

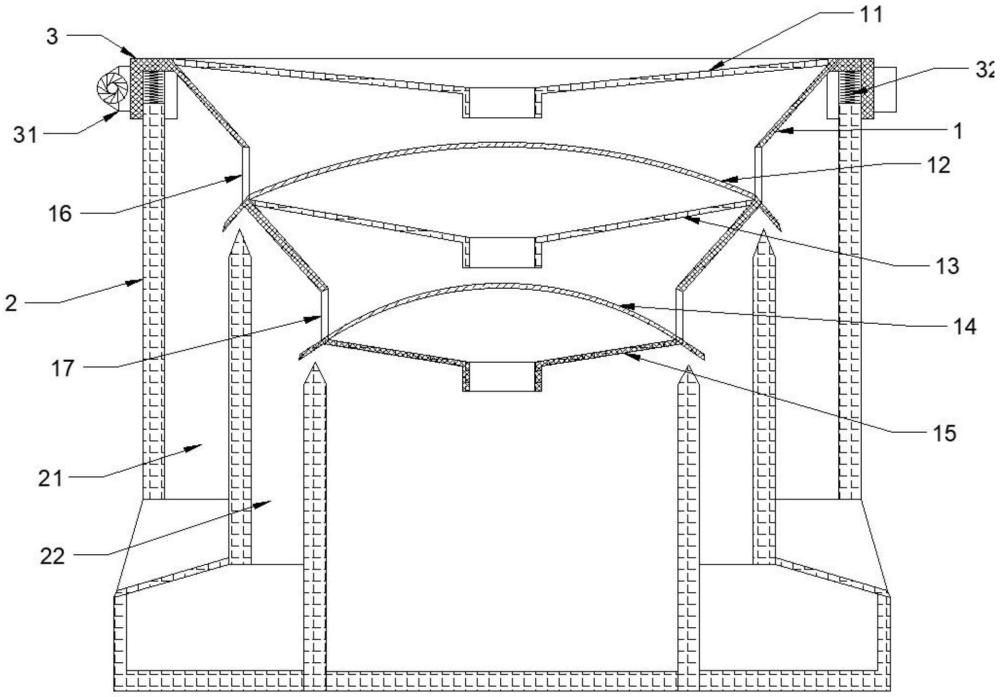

1.一种用于猪饲料加工的原料清理装置，包括筛分漏斗(1)和接料斗(2)，其特征在于：所述筛分漏斗(1)内上下依次设置有中间高两侧低的第一筛分斗(12)和第二筛分斗(14)，所述筛分漏斗(1)侧壁在第一筛分斗(12)和第二筛分斗(14)的低处分别开设有第一侧料口(16)和第二侧料口(17)，所述筛分漏斗(1)顶部侧边设置有多个卡块(3)，所述卡块(3)底部设置有卡槽并与接料斗(2)顶部滑动连接。

2.根据权利要求1所述的一种用于猪饲料加工的原料清理装置，其特征在于：所述筛分漏斗(1)内从上到下依次设置有第一聚料斗(11)、第二聚料斗(13)和第三聚料斗(15)，且上述聚料斗与第一筛分斗(12)和第二筛分斗(14)交错排列。

3.根据权利要求1所述的一种用于猪饲料加工的原料清理装置，其特征在于：所述卡块(3)侧边设置有振动电机(31)，所述卡块(3)顶部卡槽设置有弹簧(32)，所述弹簧(32)一端与卡块(3)连接、另一端与接料斗(2)连接。

4.根据权利要求1所述的一种用于猪饲料加工的原料清理装置，其特征在于：所述接料斗(2)内设置有第一出料通道(21)和第二出料通道(22)用于分别承接从第一侧料口(16)和第二侧料口(17)落下的物料。
