一种用于建筑垃圾的筛选分级装置的制作方法

本技术属于建筑垃圾分离回收利用，具体涉及一种用于建筑垃圾的筛选分级装置。

背景技术：

1、随着工业化、城市化进程的加速，促使建筑行业也快速发展，建筑物的建筑过程往往会产生大量不必要的废弃物，伴随而来的是建筑垃圾的日益增多。我国建筑垃圾资源化利用率不足10%，而欧美国家达到90%，因此解决建筑垃圾资源化利用问题迫在眉睫。其中人工分拣效率低下且不能解决当下人工成本上涨这一日益突出的问题，而水选会存在水污染，不符合国家发展资源节约环境友好型社会的战略要求，而风选技术无污染、高效率，属于未来比较有发展和应用前景的技术。

2、气动分选回收利用技术，能有效的减少资源的浪费。利用风选分离技术分离出建筑垃圾中的轻物料，将是建筑垃圾具有再生利用率高、生产成本低、环境及经济友好型等突出优势的关键。目前大部分的分选设备都是采用振动与气流分选同时作用，在气流和振动的作用下将不同密度、质量的轻物质进行分离，从而将轻物质分离出去，而建筑垃圾中的重物质骨料分为另一类，再通过人工回收将收集到的骨料通过粒径大小进一步进行筛分，该操作虽然能够将建筑废料进行有效分离，但是会造成较高的时间成本；有待进一步改进。

技术实现思路

1、本实用新型的目的是克服现有技术的缺点，提供一种用于建筑垃圾的筛选分级装置。

2、本实用新型采用如下技术方案：

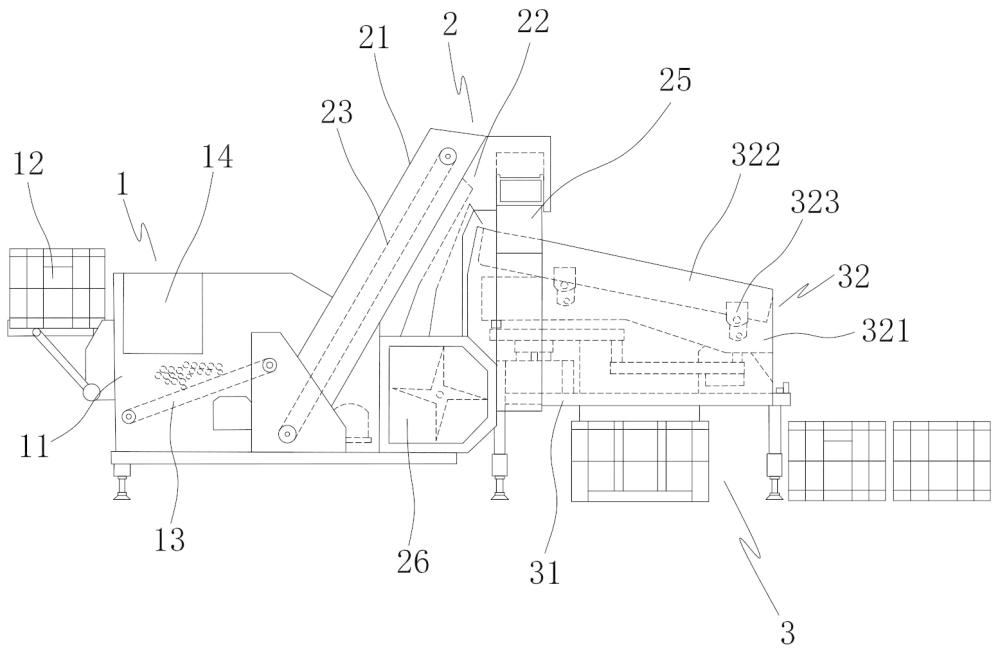

3、一种用于建筑垃圾的筛选分级装置，对进入的建筑垃圾进行分级筛选，包括机架、可摆动设置在机架上的摇摆框架、设置在摇摆框架上供建筑垃圾进入的进料斗、设置在机架上连接并驱动摇摆框架摆动的摇摆机构和设置在摇摆框架中的筛选机构，所述筛选机构包括设置在摇摆框架中的筛选架、沿建筑垃圾输送方向间隔设置在筛选架上的第一筛选体和位于多个第一筛选体上方的多个第二筛选体，多个所述第二筛选体与多个第一筛选体上下交错设置，多个所述第二筛选体沿建筑垃圾输送方向的安装位置逐渐增高，使其与相对的第一筛选体之间的分级区域逐渐增大。

4、进一步的，所述第一筛选体包括设置在筛选架上的安装柱和设置在安装柱上的筛选块，所述安装柱沿垂直建筑垃圾输送方向延伸设置在筛选架中，所述筛选块与建筑垃圾的接触面呈倒v型设置。

5、进一步的，所述第二筛选体包括呈倒v型设置在筛选架上的筛选板，所述筛选板下端一侧与相对筛选块之间形成所述分级区域。

6、进一步的，所述摇摆筛选装置还包括设置在摇摆框架中位于筛选机构前方的抖料板，所述抖料板呈倾斜设置在摇摆框架中，其横截面呈折线型设置。

7、进一步的，所述摇摆筛选装置还包括设置在摇摆框架中位于第一筛选体与第二筛选体前方的初筛机构，所述初筛机构与抖料板后端之间形成有供对应粒径建筑垃圾排出的初筛区域，所述摇摆框架包括沿建筑垃圾流向间隔布置在其底部的第一出料口、第二出料口与第三出料口，所述第一出料口与初筛区域连通，所述第二出料口位于筛选机构下方，所述第三出料口位于筛选机构后方。

8、进一步的，所述初筛机构包括设置在摇摆框架中位于筛选架前端的连接柱和设置在连接柱上的初筛板，所述初筛板与建筑垃圾的接触面呈倒v型设置，初筛板下端一侧与相对筛选架之间形成所述初筛区域。

9、进一步的，所述摇摆框架还包括设置在第三出料口后方的第四出料口、倾斜设置在摇摆框架中与第三出料口连接的第一引导板和倾斜设置在摇摆框架中与第四出料口连接的第二引导板，所述建筑垃圾经多个第一筛选体与第二筛选体筛选处理后经第一引导板进入第三出料口中，其内部混杂的轻物质经第二引导板进入第四出料口中。

10、进一步的，所述抖料板向下倾斜设置在摇摆框架中，倾斜角度为45-55°。

11、进一步的，所述摇摆框架包括设置在机架上的第一摇摆框架和活动设置在第一摇摆框架上的第二摇摆框架，所述摇摆机构连接并驱动第二摇摆框架沿建筑垃圾输送方向来回摆动，包括设置在机架上的摇摆电机、与第二摇摆框架连接的推杆、与推杆连接的偏心凸轮和设置在摇摆电机与偏心凸轮之间的传动组件。

12、进一步的，所述筛选架包括沿建筑垃圾输送方向间隔设置的两安装立板和间隔设置在两安装立板之间的两连接杆，多个所述第一筛选体间隔设置在两连接杆之间。

13、由上述对本实用新型的描述可知，与现有技术相比，本实用新型的有益效果是：本申请通过限定筛选分级装置的结构，在摇摆框架中设置在第一筛选体与第二筛选体，并进一步限定第一筛选体与第二筛选体的安装方式，限定多个第二筛选体沿建筑垃圾输送方向的安装位置逐渐增高，使得其与相对第一筛选体之间形成的分级区域逐渐增大，以实现建筑垃圾的分级处理，整体结构简单，设备运行成本小；其中，在第一筛选体与第二筛选体前端设置抖料板，对去除轻物质的建筑垃圾进行抖动输送，可对结团的建筑进行抖散处理，且配合初筛机构设置，可使得质量过大的建筑骨料从抖料板的末端排出掉落，实现建筑垃圾的初步筛选，以获得多种不同级别的建筑骨料。

1.一种用于建筑垃圾的筛选分级装置，对进入的建筑垃圾进行分级筛选，其特征在于：包括机架、可摆动设置在机架上的摇摆框架、设置在摇摆框架上供建筑垃圾进入的进料斗、设置在机架上连接并驱动摇摆框架摆动的摇摆机构和设置在摇摆框架中的筛选机构，所述筛选机构包括设置在摇摆框架中的筛选架、沿建筑垃圾输送方向间隔设置在筛选架上的第一筛选体和位于多个第一筛选体上方的多个第二筛选体，多个所述第二筛选体与多个第一筛选体上下交错设置，多个所述第二筛选体沿建筑垃圾输送方向的安装位置逐渐增高，使其与相对的第一筛选体之间的分级区域逐渐增大。

2.根据权利要求1所述的一种用于建筑垃圾的筛选分级装置，其特征在于：所述第一筛选体包括设置在筛选架上的安装柱和设置在安装柱上的筛选块，所述安装柱沿垂直建筑垃圾输送方向延伸设置在筛选架中，所述筛选块与建筑垃圾的接触面呈倒v型设置。

3.根据权利要求2所述的一种用于建筑垃圾的筛选分级装置，其特征在于：所述第二筛选体包括呈倒v型设置在筛选架上的筛选板，所述筛选板下端一侧与相对筛选块之间形成所述分级区域。

4.根据权利要求1所述的一种用于建筑垃圾的筛选分级装置，其特征在于：所述摇摆筛选装置还包括设置在摇摆框架中位于筛选机构前方的抖料板，所述抖料板呈倾斜设置在摇摆框架中，其横截面呈折线型设置。

5.根据权利要求4所述的一种用于建筑垃圾的筛选分级装置，其特征在于：所述摇摆筛选装置还包括设置在摇摆框架中位于第一筛选体与第二筛选体前方的初筛机构，所述初筛机构与抖料板后端之间形成有供对应粒径建筑垃圾排出的初筛区域，所述摇摆框架包括沿建筑垃圾流向间隔布置在其底部的第一出料口、第二出料口与第三出料口，所述第一出料口与初筛区域连通，所述第二出料口位于筛选机构下方，所述第三出料口位于筛选机构后方。

6.根据权利要求5所述的一种用于建筑垃圾的筛选分级装置，其特征在于：所述初筛机构包括设置在摇摆框架中位于筛选架前端的连接柱和设置在连接柱上的初筛板，所述初筛板与建筑垃圾的接触面呈倒v型设置，初筛板下端一侧与相对筛选架之间形成所述初筛区域。

7.根据权利要求4所述的一种用于建筑垃圾的筛选分级装置，其特征在于：所述摇摆框架还包括设置在第三出料口后方的第四出料口、倾斜设置在摇摆框架中与第三出料口连接的第一引导板和倾斜设置在摇摆框架中与第四出料口连接的第二引导板，所述建筑垃圾经多个第一筛选体与第二筛选体筛选处理后经第一引导板进入第三出料口中，其内部混杂的轻物质经第二引导板进入第四出料口中。

8.根据权利要求7所述的一种用于建筑垃圾的筛选分级装置，其特征在于：所述抖料板向下倾斜设置在摇摆框架中，倾斜角度为45-55°。

9.根据权利要求1所述的一种用于建筑垃圾的筛选分级装置，其特征在于：所述摇摆框架包括设置在机架上的第一摇摆框架和活动设置在第一摇摆框架上的第二摇摆框架，所述摇摆机构连接并驱动第二摇摆框架沿建筑垃圾输送方向来回摆动，包括设置在机架上的摇摆电机、与第二摇摆框架连接的推杆、与推杆连接的偏心凸轮和设置在摇摆电机与偏心凸轮之间的传动组件。

10.根据权利要求1所述的一种用于建筑垃圾的筛选分级装置，其特征在于：所述筛选架包括沿建筑垃圾输送方向间隔设置的两安装立板和间隔设置在两安装立板之间的两连接杆，多个所述第一筛选体间隔设置在两连接杆之间。
