一种放射性污物无水洗消装置的制作方法

本发明涉及放射性污物洗消，特别涉及一种无水放射性污物洗消装置。

背景技术：

1、核袭击、核事故或核泄露，放射性尘埃会进入空气形成大气污染，并随气流扩散沉降至人体体表，造成人体体表放射性污染。放射性污染需及时进行洗消处理，避免放射性核素对人体造成持续辐射伤害。现有技术中，核污染洗消主要采用洗消液喷淋结合洗刷的方式，如公开号为cn107855104a公开的放射性污染皮肤洗消装置，通过洗消液溶解、剥离体表放射性污物，再将混合放射性污物的洗消液抽吸收集。然而，上述技术均严重依赖洗消液和水，在冬季低温环境下，洗消液和水易冻结无法使用，现有湿式洗消技术在冬季低温野外环境存在系统性失效风险；以及，现有水洗洗消装置普遍存在体积庞大、操作繁琐、展开速度迟缓、易造成伤员冬季冻伤、二次液态放射性废物回收处置难度大、冬季应急取水不便等诸多问题。此外，虽有工业静电除尘技术应用于固定式空气净化场景，但该类设备体积庞大、工作电压高达数十千伏，无法直接移植用于人体体表洗消；医用负压吸引器虽可实现体表抽吸，但缺乏对放射性尘埃的主动捕获能力，去污效率有限。当前行业内缺乏适用于低温环境、可便携操作的无水洗消装备，无法满足冬季低温环境下的核污染应急洗消需求。

技术实现思路

1、鉴于上述现有技术的不足之处，本发明的目的在于提供一种放射性污物无水洗消装置，旨在解决以下技术问题：现有技术缺少适用于低温环境的无水洗消设备。

2、为了达到上述目的，本发明采取了以下技术方案：

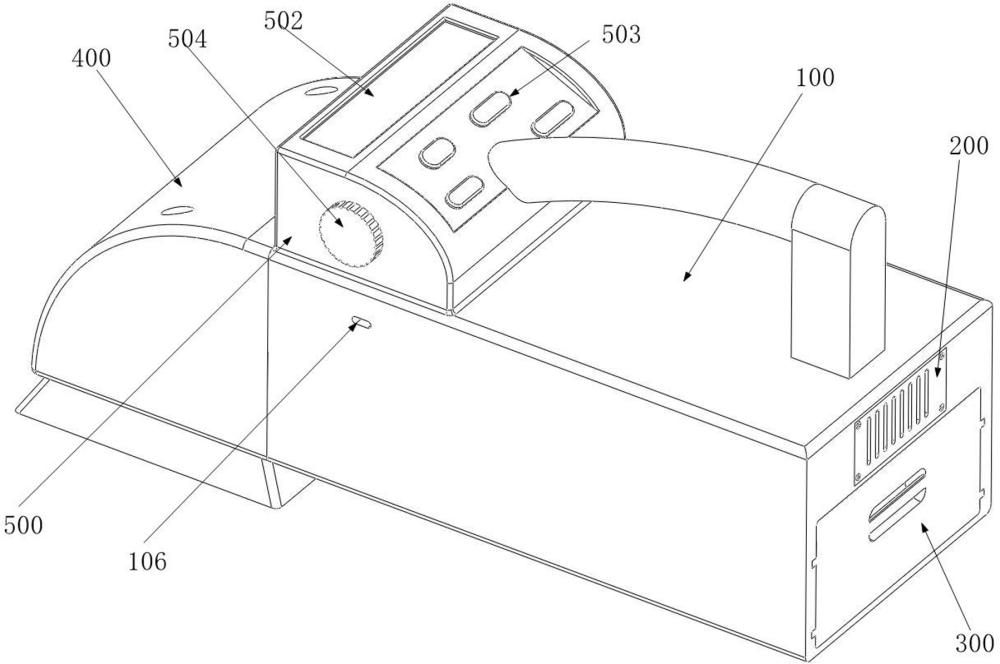

3、一种放射性污物无水洗消装置，包括：

4、手持操作主体；

5、负压抽吸组件，所述负压抽吸组件设于所述手持操作主体内；

6、屏蔽收集仓，所述屏蔽收集仓卡接于所述手持操作主体内；

7、静电吸附组件，所述静电吸附组件设于所述手持操作主体的前端，且所述静电吸附组件内具有若干个电极片，所述静电吸附组件用于施加0.5-2kv可调偏置电压，以定向迁移吸附带电放射性尘埃，且通过极性调节适配不同电荷极性的放射性尘埃；

8、微型电控箱，所述微型电控箱设于所述手持操作主体的上端，且所述微型电控箱与所述负压抽吸组件和所述静电吸附组件电性连接，所述微型电控箱上设有极性调节开关；

9、其中，所述屏蔽收集仓和所述负压抽吸组件之间设有第一导流通道，所述静电吸附组件和所述屏蔽收集仓之间设有第二导流通道，所述负压抽吸组件用于通过所述第一导流通道将所述屏蔽收集仓内的气体抽出，以形成负压，所述静电吸附组件与所述负压抽吸组件同步启动、协同工作，所述静电吸附组件用于降低放射性尘埃与体表的附着能，所述负压抽吸组件用于将剥离的放射性尘埃通过所述第二导流通道定向输送至所述屏蔽收集仓。

10、进一步的，所述手持操作主体上开设有电机仓，所述负压抽吸组件设于所述电机仓内，所述负压抽吸组件包括：

11、直流无刷电机，所述直流无刷电机设于所述电机仓内，且所述直流无刷电机上设有卡板，所述卡板通过螺栓固定于所述电机仓内；

12、仓门板，所述仓门板通过所述螺栓固定于所述电机仓的仓口处，且所述仓门板上开设有多个气流槽。

13、进一步的，所述手持操作主体上设有防滑卡槽，所述屏蔽收集仓包括：

14、仓体，所述仓体上设有第一气流口和第二气流口，所述第一气流口连通于所述第一导流通道，所述第一气流口内设有滤网，所述第二气流口上设有密封套，且所述第二气流口连通于所述第二导流通道；

15、若干个接头，若干个所述接头设于仓体内；

16、仓盖，所述仓盖通过若干个所述接头卡接于所述仓体的端口处，且所述仓盖两侧设有防滑卡条，所述防滑卡条与所述防滑卡槽相卡接。

17、进一步的，所述仓体采用三层复合屏蔽结构，内层和外层为轻质高分子材料， 中间层填充为高密度金属基复合材料，所述高密度金属基复合材料包括钨基复合材料、钽基复合材料、铅基复合材料或其组合。

18、进一步的，所述静电吸附组件包括：

19、吸附腔，所述吸附腔的入口端设有柔性防护架，且所述吸附腔上端通过螺栓固定于所述手持操作主体的前端；

20、电极固定支架，所述电极固定支架设于所述吸附腔内，所述电极固定支架上具有槽口，且所述电极固定支架上设有吸附电极接口，所述电极固定支架上卡接若干个所述电极片；

21、t型卡板，所述t型卡板设于所述电极固定支架上朝向所述手持操作主体的。

22、进一步的，所述手持操作主体的内部设有电源，所述电源与所述微型电控箱电性连接；

23、所述手持操作主体的前端设有电源电极接口，所述电源电极接口与所述电源电性连接，且所述电源电极接口与所述吸附电极接口对应布置以形成电性连接；

24、所述手持操作主体的一侧还设有电源充电接口；

25、所述手持操作主体前端的底部还设有t型卡槽，所述t型卡槽与所述t型卡板相配合；

26、其中，当所述吸附腔固定于所述手持操作主体前端时，所述电源电极接口与所述吸附电极接口电性连接，且所述t型卡槽与所述t型卡板相卡接。

27、进一步的，所述微型电控箱内设有主控板，所述微型电控箱上端设有数显面板和控制按键。

28、进一步的，所述第二导流通道处设有防逆流阀。

29、进一步的，所述电极片的一侧设有吸附膜，所述吸附膜采用电晕充电或热极化工艺处理的驻极体多孔薄膜，且在所述吸附膜表面复合有金属氧化物纳米颗粒，用于提升电荷储存稳定性；所述驻极体多孔薄膜为聚丙烯多孔薄膜或聚四氟乙烯多孔薄膜，且在所述吸附膜表面复合有二氧化钛或氧化锌纳米颗粒。

30、进一步的，所述第一导流通道和所述第二导流通道内壁喷涂有防粘附涂层，所述防粘附涂层为聚四氟乙烯涂层或类金刚石碳涂层。

31、本发明所采用的技术方案具有以下有益效果：

32、本发明中，静电吸附组件与负压抽吸组件形成协同工作机制：静电吸附组件产生的静电场使放射性尘埃带电并定向迁移至吸附区域，降低尘埃与体表的附着能；同时，负压抽吸组件通过第一导流通道将屏蔽收集仓内的气体抽出形成负压，该负压作用于静电吸附组件入口区域，产生定向气流剪切力，一方面将静电吸附组件捕获的带电尘埃剥离输送，另一方面对体表未带电的顽固嵌附污物进行机械剥离，剥离后的污物在负压驱动下通过第二导流通道进入屏蔽收集仓，易于封装和处理。上述协同作用中，静电吸附降低了负压抽吸所需的剥离力阈值，负压抽吸则突破了静电吸附对非带电大颗粒及深层嵌附污物的捕获局限，两者在时空上同步作用于同一颗粒物，而非先后独立作用，因此剥离效率高于两者单独作用的简单叠加。洗消全程无需使用洗消液和水，有效解决冬季洗消液冻结、用水不便的问题，适配低温应急洗消场景，提供了一种适用于低温环境使用的无水洗消设备。

1.一种放射性污物无水洗消装置，其特征在于，包括：

2.根据权利要求1所述的放射性污物无水洗消装置，其特征在于，所述手持操作主体（100）上开设有电机仓（101），所述负压抽吸组件（200）设于所述电机仓（101）内，所述负压抽吸组件（200）包括：

3.根据权利要求1所述的放射性污物无水洗消装置，其特征在于，所述手持操作主体（100）上设有防滑卡槽（102），所述屏蔽收集仓（300）包括：

4.根据权利要求3所述的放射性污物无水洗消装置，其特征在于，所述仓体（301）采用三层复合屏蔽结构，内层和外层为轻质高分子材料，中间层填充为高密度金属基复合材料，所述高密度金属基复合材料包括钨基复合材料、钽基复合材料、铅基复合材料或其组合。

5.根据权利要求1所述的放射性污物无水洗消装置，其特征在于，所述静电吸附组件（400）包括：

6.根据权利要求5所述的放射性污物无水洗消装置，其特征在于，所述手持操作主体（100）的内部设有电源（104），所述电源（104）与所述微型电控箱（500）电性连接；

7.根据权利要求1所述的放射性污物无水洗消装置，其特征在于，所述微型电控箱（500）内设有主控板（501），所述微型电控箱（500）上端设有数显面板（502）和控制按键（503）。

8.根据权利要求1所述的放射性污物无水洗消装置，其特征在于，所述第二导流通道（700）处设有防逆流阀（701）。

9.根据权利要求1所述的放射性污物无水洗消装置，其特征在于，所述电极片（401）的一侧设有吸附膜（406），所述吸附膜（406）采用电晕充电或热极化工艺处理的驻极体多孔薄膜，且在所述吸附膜（406）表面复合有金属氧化物纳米颗粒，用于提升电荷储存稳定性；所述驻极体多孔薄膜为聚丙烯多孔薄膜或聚四氟乙烯多孔薄膜，所述金属氧化物纳米颗粒为二氧化钛或氧化锌纳米颗粒。

10.根据权利要求1所述的放射性污物无水洗消装置，其特征在于，所述第一导流通道（600）和所述第二导流通道（700）内壁喷涂有防粘附涂层，所述防粘附涂层为聚四氟乙烯涂层或类金刚石碳涂层。
