一种抽拉限位磁栅装置的制作方法

本技术涉及tft-lcd玻璃基板领域，具体涉及一种抽拉限位磁栅装置。

背景技术：

1、在tft-lcd玻璃基板生产过程中，原料中的铁质杂质需通过磁栅装置进行吸附去除，以防止其对窑炉耐火材料和最终产品品质造成损害。目前，磁栅在使用中因吸附物积累需定期清理，而传统人工清理方式存在效率低、效果差的不足。

2、针对此问题，公开号cn219259830u的中国专利提出一种用于玻璃窑炉料仓的磁栅装置，其通过在磁栅框架内设置多层错位分布的套管，并将磁棒置于套管内，利用连接板实现同层磁棒的同步抽拉，从而在清理时使套管表面的铁质异物自动脱落，有效提升了清理效率。

3、但是其仍存在两方面技术问题：一是在抽拉磁棒时缺乏限位结构，操作人员若用力过猛，易将磁棒完全抽出，导致磁棒间因磁性相互吸附，反而增加了清理难度与操作风险；二是其套管与框架多为焊接固定，在长期振动与磨损下，焊点可能脱焊，存在套管脱落进入料仓的隐患，影响设备运行安全。

4、因此，需要一种在保持高效清理能力的同时，能有效限制磁棒抽拉行程、防止部件脱落且整体结构更稳固的磁栅装置。

技术实现思路

1、本实用新型的目的在于提供一种抽拉限位磁栅装置，以克服现有技术中磁棒抽拉无限制易引发操作困难、以及长期使用下套管易脱落、结构稳定性不足的技术问题。

2、为了实现上述目的，本实用新型采用如下技术方案：

3、一种抽拉限位磁栅装置，包括边框，其内部设置有多个隔离套管；每个隔离套管内可动的设置有永磁体磁棒；

4、边框上设置有限位部件，限位部件位于所述永磁体磁棒抽拉过程中的位移范围内，用于防止磁体磁棒脱离对应的隔离套管。

5、还包括分别连接多个永磁体磁棒的抽拉板，用于同步抽拉多个永磁体磁棒限位部件为限位杆，其一端连接在抽拉板上，另一端设置有限位垫片，边框上开有用于通过限位杆的通孔。

6、限位部件还包括防脱落结构，设置在边框内部，防脱落结构上开有能够使隔离套管通过的通孔，以及用于通过限位杆的通孔。

7、防脱落结构为板状结构，用于通过限位杆的通孔与限位杆过盈配合，同时能够阻挡限位垫片通过。

8、防脱落结构垂直于隔离套管设置。

9、永磁体磁棒通过紧固件与抽拉板连接。

10、隔离套管通过焊接固定于边框上。

11、永磁体磁棒与隔离套管之间为间隙配合。

12、隔离套管平行、均匀的设置在边框内部。

13、与现有技术相比，本实用新型具有以下有益的技术效果：

14、本实用新型提供的一种抽拉限位磁栅装置，通过其独特的结构设计有效克服了现有技术中的多项缺陷。该装置在边框上设置的限位部件，通过机械干涉方式对永磁体磁棒在抽拉过程中的位移行程进行强制约束，从根本上避免了因磁棒完全脱离隔离套管而引发的操作困难。当操作人员进行清理维护时，该限位机制确保永磁体磁棒的有效工作段始终保留在隔离套管内，彻底解决了磁棒间因磁性相吸而难以分离和复位的技术难题。

15、进一步地，该装置通过将多个隔离套管牢固地设置于边框内部，形成了稳定的整体结构框架。这种结构设计显著增强了装置的刚性，使得隔离套管在长期使用过程中能够抵抗物料冲刷和机械振动，从而有效降低了因焊点疲劳导致的套管脱落风险。边框作为主要承力构件，与各隔离套管共同构成了一个协同工作的受力体系，不仅为永磁体磁棒提供了精确的导向通道，还通过均匀分布载荷确保了长期运行下的结构完整性。

16、该技术方案通过限位部件与边框结构实现了操作安全性与结构稳定性的统一，在简化维护流程的同时，保障了设备在严苛工业环境下的长期可靠运行。

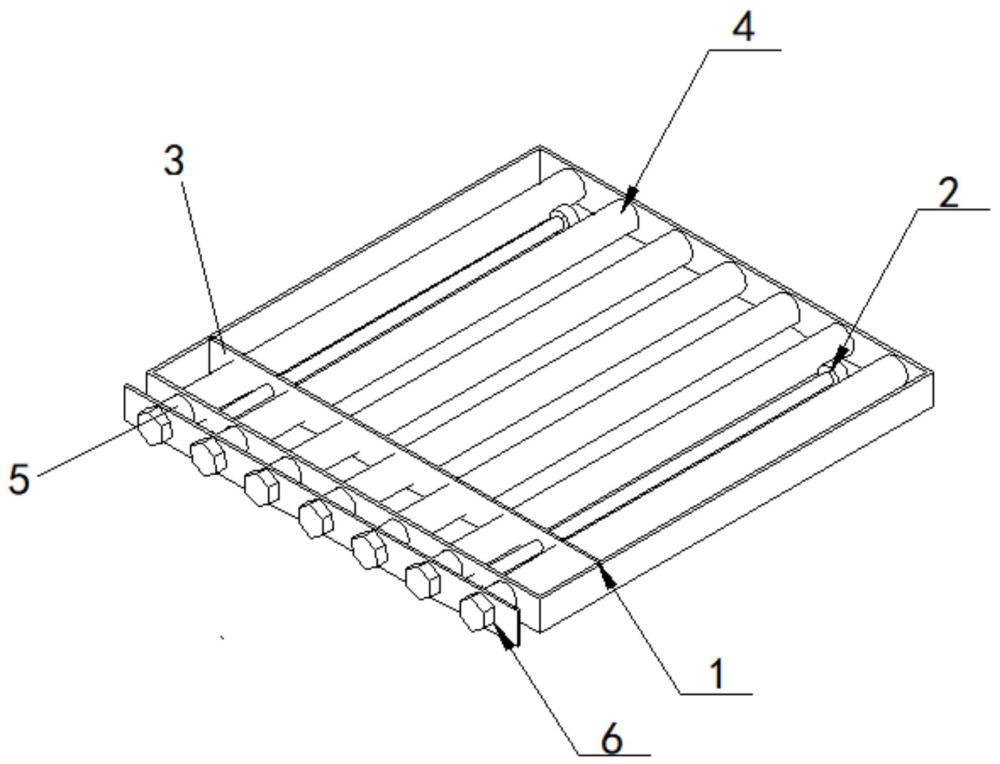

1.一种抽拉限位磁栅装置，其特征在于，包括边框(1)，其内部设置有多个隔离套管(4)；每个隔离套管(4)内可动的设置有永磁体磁棒(5)；

2.根据权利要求1所述的一种抽拉限位磁栅装置，其特征在于，还包括分别连接多个永磁体磁棒(5)的抽拉板(6)，用于同步抽拉多个永磁体磁棒(5)。

3.根据权利要求2所述的一种抽拉限位磁栅装置，其特征在于，所述限位部件为限位杆(2)，其一端连接在抽拉板(6)上，另一端设置有限位垫片，边框(1)上开有用于通过限位杆(2)的通孔。

4.根据权利要求3所述的一种抽拉限位磁栅装置，其特征在于，所述限位部件还包括防脱落结构(3)，设置在边框(1)内部，防脱落结构(3)上开有能够使隔离套管(4)通过的通孔，以及用于通过限位杆(2)的通孔。

5.根据权利要求4所述的一种抽拉限位磁栅装置，其特征在于，所述防脱落结构(3)为板状结构，用于通过限位杆(2)的通孔与限位杆(2)过盈配合，同时能够阻挡限位垫片通过。

6.根据权利要求4所述的一种抽拉限位磁栅装置，其特征在于，所述防脱落结构(3)垂直于隔离套管(4)设置。

7.根据权利要求2所述的一种抽拉限位磁栅装置，其特征在于，所述永磁体磁棒(5)通过紧固件与抽拉板(6)连接。

8.根据权利要求1所述的一种抽拉限位磁栅装置，其特征在于，所述隔离套管(4)通过焊接固定于所述边框(1)上。

9.根据权利要求1所述的一种抽拉限位磁栅装置，其特征在于，所述永磁体磁棒(5)与所述隔离套管(4)之间为间隙配合。

10.根据权利要求1所述的一种抽拉限位磁栅装置，其特征在于，所述隔离套管(4)平行、均匀的设置在边框(1)内部。
