一种用于浮选药剂的预混及多点自流分配装置的制作方法

本技术涉及药剂的预混合和精准分配的，具体为一种用于浮选药剂的预混及多点自流分配装置。

背景技术：

1、浮选选矿是利用矿物表面物理化学性质差异（主要是润湿性），通过添加浮选药剂改变矿物表面特性，使有用矿物（或脉石矿物）呈现疏水亲气性，并借助气泡作为载体将其从矿浆中浮选出，从而实现有用矿物与脉石矿物分离的选矿方法，目前在金矿、铜矿等浮选选矿生产过程中，黄药、黑药、松油、二号油等浮选药剂需要按工艺要求连续、稳定、均匀地加入到多个浮选槽内，当前传统装置多为：间歇式脉冲加药装置、中心旋转式分配器（俗称分药器）、手动阀门+分配盘式落药器；

2、现有装置普遍存在以下问题：药剂原液与稀释水混合不充分，浓度波动大，分配盘结构简单，仅依靠机械旋转和重力分配，分配精度不高，各出口的流量无法单独调节，且流量不均匀，管线长度不一导致延时严重，影响浮选指标，无法拆卸，易堵塞、维护困难，难以实现精准定量分配，影响回收率和药剂利用效率；

3、基于以上原因，现有分配设备已难以满足现代选矿厂对自动化、稳定性、节药及提高回收率的要求，因此，有必要提供一种结构更合理、混合更充分、分配更均匀且更稳定的新型预混分配装置。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种用于浮选药剂的预混及多点自流分配装置，解决了传统装置存在混合不彻底、分配不均匀、流量不可控、延时大、偏差严重、容易堵塞、维护量大的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种用于浮选药剂的预混及多点自流分配装置，包括分配台和支架，所述分配台的顶部固定安装有支架，且分配台的顶部嵌入安装有格栅盘，且格栅盘的内侧设置有内盘，所述内盘的顶部外侧设置有分流盘，所述分流盘的顶部固定安装有预混漏斗，所述支架的内侧设置有配水管，且配水管的一侧安装有配药管，且配水管和配药管的出水端均延伸至预混漏斗的内侧；

3、所述预混漏斗的内侧固定连接有中心轴，所述中心轴的顶部通过连轴套与传动轴之间可拆卸连接，所述传动轴的顶端与支架顶部安装的驱动电机的输出轴相连接，所述预混漏斗的底部一侧连接有排药管，所述格栅盘和内盘之间等角度连接有若干组分配格栅，所述格栅盘和内盘的内侧底部通过两个相邻的分配格栅形成流槽，且每个流槽的底部均连接有一根分药管。

4、作为本实用新型的一种用于浮选药剂的预混及多点自流分配装置优选技术方案，所述配水管和配药管的排液方向正对预混漏斗的内壁，所述配水管和配药管分别与外部供水和供药管道进行连接，且配水管和配药管同时向预混漏斗中输送水和原药，所述预混漏斗呈倒锥形结构，所述格栅盘、内盘和分流盘共同组成分配盘结构。

5、作为本实用新型的一种用于浮选药剂的预混及多点自流分配装置优选技术方案，所述驱动电机通过传动轴、连轴套和中心轴来带动预混漏斗、分流盘和分药管进行转动，所述流槽底部与对应位置的分药管连通，分药管的长度按照现场管线布置，将药液自流输送至浮选槽。

6、作为本实用新型的一种用于浮选药剂的预混及多点自流分配装置优选技术方案，所述分配格栅内部设置有嵌合槽，所述嵌合槽的内侧嵌入连接有隔板；

7、所述分药管的顶部可拆卸连接在连接管的内侧，且连接管的顶部安装有截止阀。

8、作为本实用新型的一种用于浮选药剂的预混及多点自流分配装置优选技术方案，所述隔板与嵌合槽内壁紧密契合连接，两个分配格栅将格栅盘和内盘的内侧分隔形成扇形分配区，所述连接管顶部的截止阀对对应区域的扇形分配区底部进行封堵。

9、作为本实用新型的一种用于浮选药剂的预混及多点自流分配装置优选技术方案，所述分配台的顶端中部安装有传动座，所述分流盘的底部通过传动块与传动座之间契合传动连接，所述中心轴的顶部通过传动键与连轴套之间可拆卸连接，且传动键的侧边设置有销子，所述连轴套的顶部两侧开设有滑槽，所述传动轴的底部通过连接栓沿着滑槽进行滑动。

10、作为本实用新型的一种用于浮选药剂的预混及多点自流分配装置优选技术方案，所述销子对中心轴顶部和连轴套底部的传动键进行锁定，所述传动轴沿着连轴套内部滑动，连接栓沿着滑槽滑动，且连接栓将传动轴限位连接在连轴套的内侧。

11、与现有技术相比，本实用新型提供了一种用于浮选药剂的预混及多点自流分配装置，具备以下有益效果：

12、1、通过配水管和配药管方便将水和原药输送到预混漏斗，使药剂能够在预混漏斗中完成初步的稀释混合，能够在进入分配前即完成预混，大幅降低因药剂原液浓度波动导致的回收率不稳定问题，分配均匀度显著提升，结合排药管和分流盘，将混合后的药剂平均分配到各个扇形分配区内，实现对药剂进行分割、缓冲、均流处理，确保药液均匀分布，使各添加点药剂供应一致，使浮选指标更稳定，结合流槽和分药管使药剂能够通过自流的方式均匀分配到各个浮选槽，结构简单，可靠性高，无复杂调节阀门，无调节件，自流方式稳定可靠，适用于高粉尘、高腐蚀环境，同时满足多种药剂类型的使用，显著降低药耗，供药稳定，提高浮选效率，节约药剂用量。

13、2、通过在格栅盘、内盘之间设置多个分配格栅，方便将其间内侧空间分隔形成多个扇形分配区，而在需要调整分配比例时，只需将对应的分配格栅内部嵌合槽内的隔板进行取出，来使该相邻两个扇形分配区进行连通，并通过截止阀来关闭该扇形分配区底部排药管的连通，以此即可实现便捷的调整药液的分配比例，而隔板在安装时，其紧密嵌于分配格栅内的嵌合槽内，保持紧密性，方便分隔形成多个相互独立的扇形分配区，以此方便根据需求来调整药液的分配比例，实现均匀分配和按需进行调整分配。

14、3、通过传动座、传动块，方便分流盘底部与分配台之间的连接与传动，而通过传动键、销子方便将中心轴和连轴套之间进行连接，同时利用滑槽、连接栓，使传动轴能够在连轴套内进行滑动，以便于其间连接传动的同时，方便连轴套在传动轴底部上移，以此方便连轴套与中心轴之间的拆卸，以及传动块和传动座之间的拆卸，方便将分流盘和预混漏斗进行拆卸，使清理维护更加方便，避免长期积垢造成堵塞，保障长时间稳定供料，同时在连接时简单易操作，方便快速装配，确保稳定传动，确保预混漏斗的预混效果。

15、综合上述，基于格栅盘、内盘、分流盘、预混漏斗、配水管、配药管、中心轴、排药管和分药管来组成预混稀释与多点自流式均匀分配装置，实现集预混稀释、旋转输送、格栅式均匀分配和多点自流输送功能于一体，依靠重力输送，混合充分、分配精准，使各浮选工艺点能够获得稳定、连续、精确的药剂供给，降低药剂用量，提升药剂利用效率，适用各类选矿厂的大规模浮选工艺。

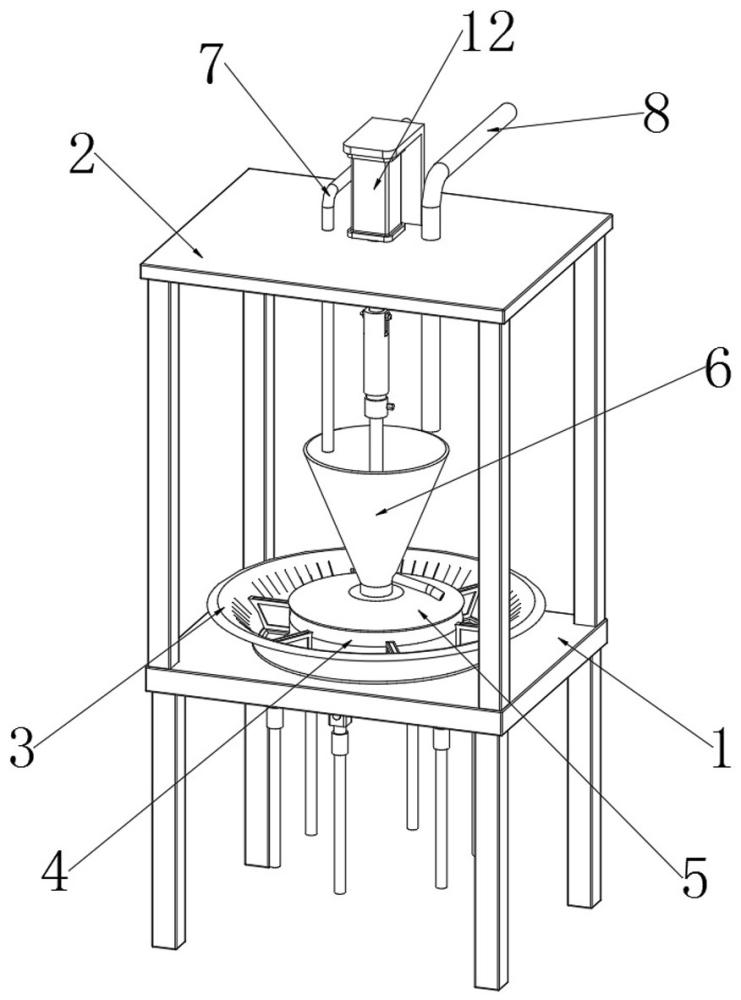

1.一种用于浮选药剂的预混及多点自流分配装置，包括分配台（1）和支架（2），其特征在于：所述分配台（1）的顶部固定安装有支架（2），且分配台（1）的顶部嵌入安装有格栅盘（3），且格栅盘（3）的内侧设置有内盘（4），所述内盘（4）的顶部外侧设置有分流盘（5），所述分流盘（5）的顶部固定安装有预混漏斗（6），所述支架（2）的内侧设置有配水管（7），且配水管（7）的一侧安装有配药管（8），且配水管（7）和配药管（8）的出水端均延伸至预混漏斗（6）的内侧；

2.根据权利要求1所述的一种用于浮选药剂的预混及多点自流分配装置，其特征在于：所述配水管（7）和配药管（8）的排液方向正对预混漏斗（6）的内壁，所述配水管（7）和配药管（8）分别与外部供水和供药管道进行连接，且配水管（7）和配药管（8）同时向预混漏斗（6）中输送水和原药，所述预混漏斗（6）呈倒锥形结构，所述格栅盘（3）、内盘（4）和分流盘（5）共同组成分配盘结构。

3.根据权利要求1所述的一种用于浮选药剂的预混及多点自流分配装置，其特征在于：所述驱动电机（12）通过传动轴（11）、连轴套（10）和中心轴（9）来带动预混漏斗（6）、分流盘（5）和分药管（16）进行转动，所述流槽（15）底部与对应位置的分药管（16）连通，分药管（16）的长度按照现场管线布置，将药液自流输送至浮选槽。

4.根据权利要求1所述的一种用于浮选药剂的预混及多点自流分配装置，其特征在于：所述分配格栅（14）内部设置有嵌合槽（17），所述嵌合槽（17）的内侧嵌入连接有隔板（18）；

5.根据权利要求4所述的一种用于浮选药剂的预混及多点自流分配装置，其特征在于：所述隔板（18）与嵌合槽（17）内壁紧密契合连接，两个分配格栅（14）将格栅盘（3）和内盘（4）的内侧分隔形成扇形分配区，所述连接管（19）顶部的截止阀（20）对对应区域的扇形分配区底部进行封堵。

6.根据权利要求1所述的一种用于浮选药剂的预混及多点自流分配装置，其特征在于：所述分配台（1）的顶端中部安装有传动座（21），所述分流盘（5）的底部通过传动块（22）与传动座（21）之间契合传动连接，所述中心轴（9）的顶部通过传动键（23）与连轴套（10）之间可拆卸连接，且传动键（23）的侧边设置有销子（24），所述连轴套（10）的顶部两侧开设有滑槽（25），所述传动轴（11）的底部通过连接栓（26）沿着滑槽（25）进行滑动。

7.根据权利要求6所述的一种用于浮选药剂的预混及多点自流分配装置，其特征在于：所述销子（24）对中心轴（9）顶部和连轴套（10）底部的传动键（23）进行锁定，所述传动轴（11）沿着连轴套（10）内部滑动，连接栓（26）沿着滑槽（25）滑动，且连接栓（26）将传动轴（11）限位连接在连轴套（10）的内侧。
