门体调节机构、门体组件和制冷设备的制作方法

本发明涉及家用电器，尤其涉及一种门体调节机构、门体组件和制冷设备。

背景技术：

1、随着家电与家居一体化融合的需求日益增长，家电产品的嵌入式设计已成为趋势。

2、然而，为了追求更好的家居一体化效果，有时需要在箱门表面再固定连接柜门。相关技术中，通常需要再箱门上安装挂架，再将柜门安装在挂架上，在安装完成后，受到柜门、挂架和箱门之间的定位精度影响，柜门有时会产生偏移或倾斜，需要调整柜门相对箱门的位置。在调整柜门位置时，需要先将柜门从挂架上拆卸，再将柜门调整到目标位置后，最后重新将柜门和挂架连接，调节操作不便。

技术实现思路

1、本发明旨在至少解决相关技术中存在的技术问题之一。为此，本发明提出一种门体调节机构，以解决在将柜门安装于箱门时，需要调节柜门和箱门的相对位置时从操作不便的问题。

2、本发明还提出一种门体组件。

3、本发明还提出一种制冷设备。

4、根据本发明第一方面实施例的门体调节机构，包括：

5、第一调节模组，包括：

6、第一安装座，被配置为与箱门连接；

7、第二安装座，被配置为与柜门连接；

8、第一调节组件，设置于所述第一安装座；

9、第二调节组件，设置于所述第一调节组件，所述第一调节组件用于沿所述箱门的高度方向调节所述第二调节组件相对所述箱门的位置；

10、第三调节组件，设置于所述第二调节组件，并且与所述第二安装座连接，所述第二调节组件用于沿所述箱门的宽度方向调节所述第三调节组件相对所述箱门的位置，所述第三调节组件用于沿所述箱门的厚度方向调节所述第二安装座相对所述箱门的位置。

11、根据本发明的门体调节机构，通过在箱门和柜门之间设置第一调节模组，第一调节模组的第一安装座和第二安装座分别和箱门和柜门连接，第一安装座上设置的第一调节组件能够通过第二调节组件、第三调节组件和第二安装座带动柜门相对箱门沿箱门的高度方向活动，以调节柜门在箱门沿高度方向上的位置，第二调节组件能够通过第三调节组件和第二安装座带动柜门相对箱门沿箱门的宽度方向活动，以调节柜门在箱门沿宽度方向上的位置；第三调节组件能够通过第二安装座带动柜门相对箱门沿箱门的厚度方向活动，以调节柜门在箱门沿厚度方向上的位置，从而实现了在三个方向上对柜门和箱门的相对位置的调节，并且在调节过程中，整个第一调节模组仍能保持对柜门的连接和支撑，调节操作更加方便省事。

12、根据本发明的一个实施例，所述第一调节组件包括：转接件，沿所述箱门的高度方向可滑动地设置于所述第一安装座，并与所述第二调节组件连接；

13、第一驱动组件，设置于所述第一安装座，并且与所述转接件传动连接，所述第一驱动组件用于驱动所述转接件沿所述箱门的高度方向滑动。

14、根据本发明的一个实施例，所述第一驱动组件包括：螺杆，沿所述箱门的高度方向设置，并与所述转接件螺纹连接；

15、蜗轮，与所述螺杆同轴连接；

16、蜗杆，沿所述箱门的厚度方向设置，并且与所述蜗轮啮合，所述蜗杆在所述箱门背离所述柜门的一侧设有转动输入头。

17、根据本发明的一个实施例，所述第二调节组件包括：活动座，沿所述箱门的宽度方向可活动地设置于所述转接件，并且与所述第三调节组件连接；

18、第二驱动组件，与所述活动座传动连接，以驱动所述活动座沿所述箱门的宽度方向活动。

19、根据本发明的一个实施例，所述转接件和所述活动座中一者设有插接部，另一者设有沿所述箱门的宽度方向延伸的滑槽；所述插接部可滑动地插接于所述滑槽内。

20、根据本发明的一个实施例，所述第二驱动组件包括：传动件，沿所述箱门的高度方向可滑动地设置于所述活动座；

21、第二驱动件，和所述传动件传动连接，用于驱动所述传动件带动所述活动座沿所述箱门的宽度方向活动。

22、根据本发明的一个实施例，所述第二驱动件包括：

23、第一调节螺钉，所述第一调节螺钉的螺杆和所述传动件螺纹连接，所述第一调节螺钉具有朝向所述箱门的侧面的第一螺头；所述第一安装座对应所述第一调节螺钉的位置设置有通孔，所述第一螺头通过所述通孔露出于所述第一安装座；

24、限位座，设置于所述第一安装座的外侧，所述第一安装座抵接于所述第一螺头的一端，所述限位座抵接于所述第一螺头的另一端。

25、根据本发明的一个实施例，所述第三调节组件包括：第一滑动件，所述活动座设有第一安装槽，所述第一滑动件沿所述箱门的厚度方向可活动地设置于所述第一安装槽内；

26、第二调节螺钉，所述第二调节螺钉的螺杆与所述第一滑动件螺纹连接，所述第二调节螺钉具有朝向所述箱门背离所述柜门一侧的第二螺头，所述第二调节螺钉沿所述箱门的厚度方向限位于所述第一安装槽的相对槽壁之间。

27、根据本发明的一个实施例，所述第一滑动件具有第一挂接部，所述第二安装座具有与所述第一挂接部适配的第二挂接部，所述第一挂接部和所述第二挂接部挂接。

28、根据本发明的一个实施例，所述第一调节模组有两个，两个所述第一调节模组沿所述箱门的宽度方向间隔排布。

29、根据本发明的一个实施例，还包括：

30、第二调节模组，设置于所述柜门和所述箱门之间，所述第二调节模组用于沿所述箱门的厚度方向调节所述柜门相对于所述箱门的位置；

31、所述第一调节模组设置于所述箱门的顶部，所述第二调节模组设置于所述箱门的底部；或者，所述第一调节模组设置于所述箱门的底部，所述第二调节模组设置于所述箱门的顶部。

32、根据本发明的一个实施例，所述第二调节模组包括：

33、第三安装座，被配置为和所述箱门连接；

34、第四安装座，被配置为和所述柜门连接，

35、第四调节组件，设置于所述第三安装座，并与所述第四安装座连接；所述第四调节组件用于沿所述箱门的厚度方向调节所述第四安装座相对所述箱门的位置。

36、根据本发明的一个实施例，所述第四调节组件包括：

37、第二滑动件，所述第三安装座设有第二安装槽，所述第二滑动件沿所述箱门的厚度方向可活动地设置于所述第二安装槽内，所述第二滑动件和所述第四安装座连接；

38、第三调节螺钉，所述第三调节螺钉的螺杆和所述第二滑动件螺纹连接；所述第三调节螺钉具有朝向所述箱门背离所述柜门一侧的第三螺头，所述第三调节螺钉沿所述箱门的厚度方向限位于所述第二安装槽的相对槽壁之间。

39、根据本发明的一个实施例，所述第二滑动件上设有第三挂接部，所述第四安装座上设有与所述第三挂接部适配的第四挂接部；

40、所述第四挂接部抵接于所述第三挂接部沿所述箱门的厚度方向的相对两侧，所述第四挂接部和所述第三挂接部之间沿所述箱门的宽度方向和高度方向上均设有活动间隙。

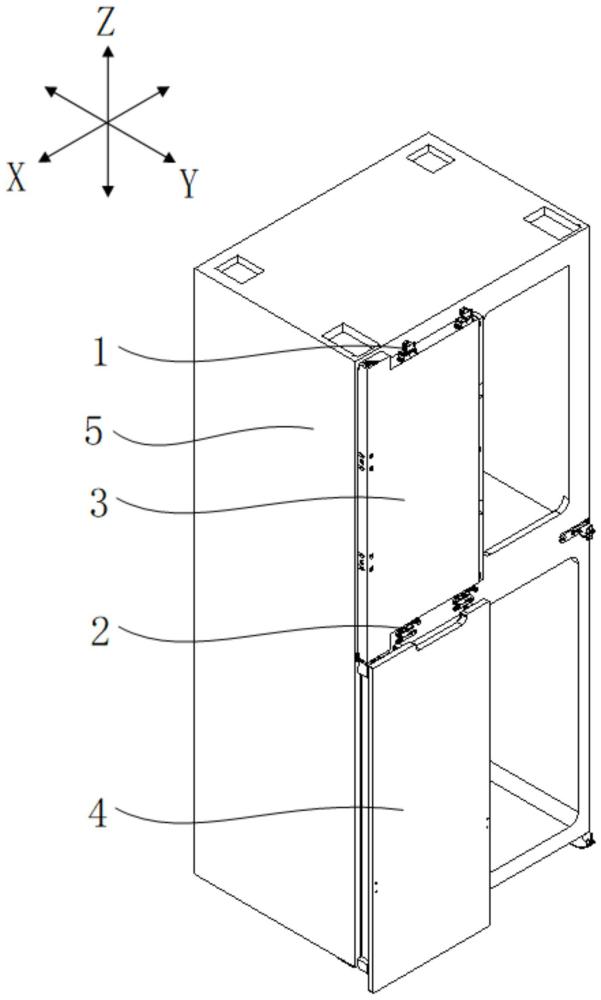

41、根据本发明第二方面实施例的门体组件，包括：

42、箱门；

43、柜门，设置于所述箱门的外侧；

44、如上述任一项所述的门体调节机构；所述箱门和所述柜门通过所述门体调节机构连接。

45、根据本发明实施例的门体组件，在箱门上设置门体调节机构，门体调节机构和柜门连接，门体调节机构能够在不拆卸柜门的情况下，沿箱门的高度、宽度和厚度三个方向调节柜门和箱门的相对位置，更加方便省力。

46、根据本发明第三方面实施例的制冷设备，包括：

47、箱体，所述箱体被配置为嵌装于柜体内；

48、如上述任一项所述的门体组件，所述箱门和所述箱体可转动地连接。

49、根据本发明实施例的制冷设备，通过在箱门和柜门之间设置门体调节机构，以便调节柜门和箱门之间的相对位置，以便在将箱体嵌装于柜体内时，柜门的位置不会和柜体发生干涉，并使整个柜体和柜门的整体性更好，更加美观。

50、本发明实施例中的上述一个或多个技术方案，至少具有如下技术效果之一：

51、进一步地，通过将第一调节组件的第一驱动组件设置为螺杆、蜗轮和蜗杆的配合结构，并使蜗杆在箱门背离柜门的一侧设有转动输入头，以方便用户旋拧蜗杆来调节柜门沿高度方向的位置，并适用于用户对柜门的高度进行微调。

52、进一步地，通过在第二调节组件中设置第一调节螺钉作为用户的操作端，以方便用户旋拧第一调节螺钉来调节柜门沿箱门宽度方向的位置，并适用于用户对柜门沿箱门宽度方向的位置进行微调。

53、进一步地，通过在第三调节组件中设置第二调节螺钉作为用户的操作端，以方便用户旋拧第二调节螺钉来调节柜门沿箱门厚度方向的位置，并适用于用户对柜门沿箱门厚度方向的位置进行微调。

54、本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。
