一种航模外壳丝印定位夹具的制作方法

本技术涉及航模制造，尤其涉及一种航模外壳丝印定位夹具。

背景技术：

1、航模是指根据空气动力学原理，制造出的、能够在地球大气层内进行飞行的、重于空气的、无人驾驶小型航空器的统称，在航模制造过程中，航模外壳需要通过丝网印刷的方式添加标识、编号、装饰图案或功能说明等信息。

2、为确保丝印图案位置的精准性，避免因人工定位误差导致的偏移、歪斜或重复返工，会通过夹具对航模外壳进行定位，航模外壳的结构多种多样，而夹具的结构较为单一，只能对同一种结构的航模外壳进行定位，当需要丝印不同的航模外壳时，只能更换夹具，每次丝印不同的航模外壳都需要更换夹具，操作较为繁琐，影响工作效率。

技术实现思路

1、有鉴于此，本实用新型提供一种航模外壳丝印定位夹具，能够克服每次丝印不同的航模外壳都需要更换夹具，操作较为繁琐，影响工作效率的缺点。

2、本实用新型的技术实施方案是：一种航模外壳丝印定位夹具，包括有底座、支板、滑板、丝印机、气缸和支撑机构，底座顶部连接有支板，支板上滑动连接有滑板，滑板上安装有丝印机，支板上安装有气缸，气缸的伸缩杆和滑板连接，支撑机构用于支撑航模外壳。

3、进一步的是，支撑机构包括有箱体、安装板、活塞筒、活塞块、支撑杆、封堵组件和固定组件，底座顶部连接有箱体，箱体内连接有安装板，安装板上均匀间隔连接有活塞筒，活塞筒内均滑动密封连接有活塞块，活塞块顶部均连接有用于支撑航模外壳的支撑杆，活塞筒底部均开有通孔，箱体和活塞筒内均装有液压油，封堵组件用于将通孔封住，使活塞筒内的液压油无法流动，固定组件用于将航模外壳固定。

4、进一步的是，封堵组件包括有活塞板、堵块和电动推杆，箱体内滑动连接有活塞板，箱体内的液压油位于活塞板的上方，活塞板顶部均匀间隔连接有用于将通孔封住的堵块，箱体底部安装有电动推杆，电动推杆的伸缩杆和活塞板底部连接。

5、进一步的是，固定组件包括有圆形块和环形气囊，活塞筒内均连接有圆形块，支撑杆滑动密封贯穿圆形块，支撑杆上均连接有环形气囊，支撑杆内均开有通气槽，活塞筒和环形气囊通过通气槽连通。

6、进一步的是，还包括有压平机构，压平机构包括有连接块、导杆、滑动板和压板，底座顶部左右两侧均连接有连接块，连接块上均连接有导杆，导杆和箱体连接，导杆上均滑动连接有滑动板，两块滑动板顶部共同连接有压板。

7、进一步的是，还包括有吸附机构，吸附机构包括有滑块、铁块、电磁铁和弹簧，支撑杆上端均开有安装槽，安装槽内均滑动密封连接有滑块，滑块底部均连接有铁块，安装槽内底部均安装有电磁铁，电磁铁顶部和滑块底部之间连接有弹簧，支撑杆上均开有通气孔，通气孔和安装槽相通。

8、进一步的是，吸附机构还包括有密封圈，支撑杆上端均连接有密封圈。

9、进一步的是，支撑杆上端为球体。

10、进一步的是，堵块为橡胶材质。

11、进一步的是，堵块顶部为半球体。

12、本实用新型的有益效果是：

13、本实用新型通过电动推杆的伸缩杆伸长可以带动堵块向上移动，将通孔堵住，使活塞筒内的液压油无法流动，从而能够使支撑杆无法移动，膨胀的环形气囊可以对航模外壳进行固定，支撑杆可以对航模外壳进行支撑，且支撑杆和环形气囊可以适配不同结构的航模外壳，不需要频繁更换夹具，从而能够提高工作效率。

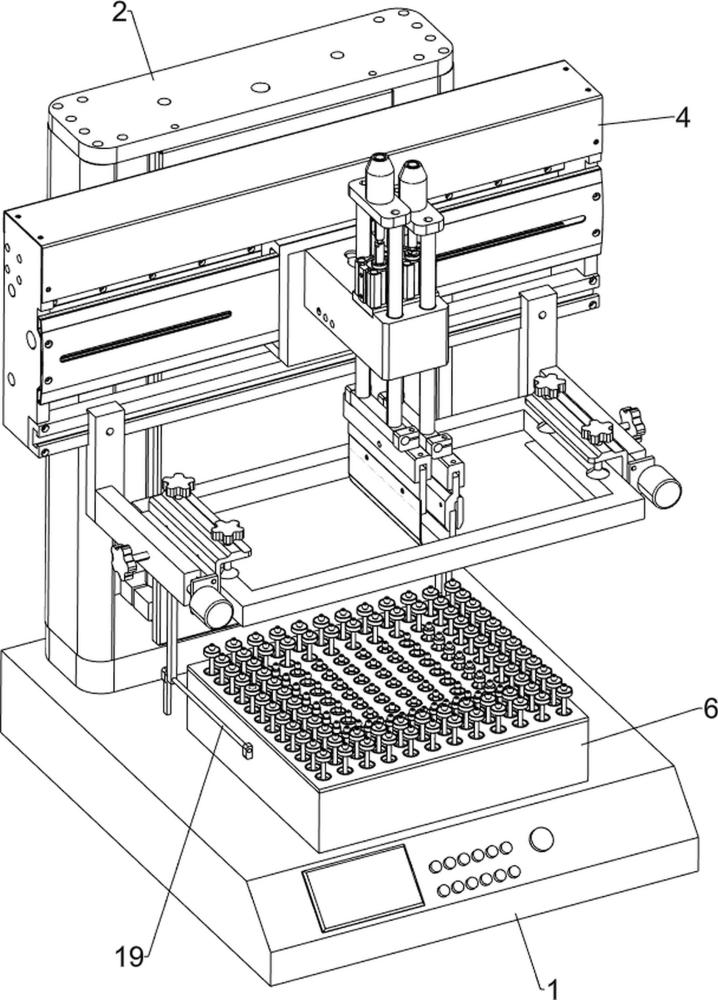

1.一种航模外壳丝印定位夹具，包括有底座（1），其特征是：还包括有支板（2）、滑板（3）、丝印机（4）、气缸（5）和支撑机构，底座（1）顶部连接有支板（2），支板（2）上滑动连接有滑板（3），滑板（3）上安装有丝印机（4），支板（2）上安装有气缸（5），气缸（5）的伸缩杆和滑板（3）连接，支撑机构用于支撑航模外壳。

2.按照权利要求1所述的一种航模外壳丝印定位夹具，其特征是：支撑机构包括有箱体（6）、安装板（7）、活塞筒（8）、活塞块（9）、支撑杆（10）、封堵组件和固定组件，底座（1）顶部连接有箱体（6），箱体（6）内连接有安装板（7），安装板（7）上均匀间隔连接有活塞筒（8），活塞筒（8）内均滑动密封连接有活塞块（9），活塞块（9）顶部均连接有用于支撑航模外壳的支撑杆（10），活塞筒（8）底部均开有通孔（11），箱体（6）和活塞筒（8）内均装有液压油，封堵组件用于将通孔（11）封住，使活塞筒（8）内的液压油无法流动，固定组件用于将航模外壳固定。

3.按照权利要求2所述的一种航模外壳丝印定位夹具，其特征是：封堵组件包括有活塞板（12）、堵块（13）和电动推杆（14），箱体（6）内滑动连接有活塞板（12），箱体（6）内的液压油位于活塞板（12）的上方，活塞板（12）顶部均匀间隔连接有用于将通孔（11）封住的堵块（13），箱体（6）底部安装有电动推杆（14），电动推杆（14）的伸缩杆和活塞板（12）底部连接。

4.按照权利要求3所述的一种航模外壳丝印定位夹具，其特征是：固定组件包括有圆形块（15）和环形气囊（16），活塞筒（8）内均连接有圆形块（15），支撑杆（10）滑动密封贯穿圆形块（15），支撑杆（10）上均连接有环形气囊（16），支撑杆（10）内均开有通气槽（17），活塞筒（8）和环形气囊（16）通过通气槽（17）连通。

5.按照权利要求4所述的一种航模外壳丝印定位夹具，其特征是：还包括有压平机构，压平机构包括有连接块（18）、导杆（19）、滑动板（20）和压板（21），底座（1）顶部左右两侧均连接有连接块（18），连接块（18）上均连接有导杆（19），导杆（19）和箱体（6）连接，导杆（19）上均滑动连接有滑动板（20），两块滑动板（20）顶部共同连接有压板（21）。

6.按照权利要求5所述的一种航模外壳丝印定位夹具，其特征是：还包括有吸附机构，吸附机构包括有滑块（23）、铁块（24）、电磁铁（25）和弹簧（26），支撑杆（10）上端均开有安装槽（22），安装槽（22）内均滑动密封连接有滑块（23），滑块（23）底部均连接有铁块（24），安装槽（22）内底部均安装有电磁铁（25），电磁铁（25）顶部和滑块（23）底部之间连接有弹簧（26），支撑杆（10）上均开有通气孔（27），通气孔（27）和安装槽（22）相通。

7.按照权利要求6所述的一种航模外壳丝印定位夹具，其特征是：吸附机构还包括有密封圈（28），支撑杆（10）上端均连接有密封圈（28）。

8.按照权利要求2所述的一种航模外壳丝印定位夹具，其特征是：支撑杆（10）上端为球体。

9.按照权利要求3所述的一种航模外壳丝印定位夹具，其特征是：堵块（13）为橡胶材质。

10.按照权利要求3所述的一种航模外壳丝印定位夹具，其特征是：堵块（13）顶部为半球体。
